Guía Cummins: Short Block vs Long Block vs motor completo
6554
Índice
Generando índice...
Dos presupuestos pueden llevar ambos la etiqueta «Long Block» y, aun así, presentar precios muy distintos.
La opción más económica puede llegar sin el turbocompresor, la bomba de combustible, el cárter de aceite, la carcasa del volante de inercia ni el mazo de cables, dejando al comprador la tarea de desmontar y volver a montar cada una de estas piezas desde el motor antiguo. La opción más cara puede incluir ya la culata ensamblada, el tren de válvulas, la bomba de aceite lubricante y algunos componentes de refrigeración seleccionados, lo que reduce considerablemente el trabajo necesario en obra.
Ambos proveedores pueden llamar a su producto Long Block, aunque el nivel de ensamblaje y las piezas incluidas sean completamente distintos. No se trata simplemente de que un proveedor exagere y otro entregue algo incompleto. Las configuraciones de Long Block de Cummins también varían según la plataforma del motor. Un Long Block para vehículo puede excluir el turbocompresor y el sistema de alimentación, mientras que algunos Long Blocks ReCon industriales pueden incluir ya los inyectores, un enfriador de aceite y otros componentes principales.
Esto significa que los términos Short Block y Long Block solo ofrecen una indicación general del nivel de ensamblaje. No deben tratarse como estándares de compra fijos.
Esta guía está dirigida a compradores que buscan Short Blocks, Long Blocks y motores completos Cummins. Explica qué puede incluir cada uno de estos niveles de ensamblaje, qué sistemas probablemente habrá que transferir desde el motor antiguo, y cómo evaluar los requisitos de devolución de núcleo (Core Return) y el estado del producto.
La evaluación de los daños del motor, las decisiones sobre la reutilización de piezas y el montaje final deben quedar en manos de un taller de reparación cualificado.

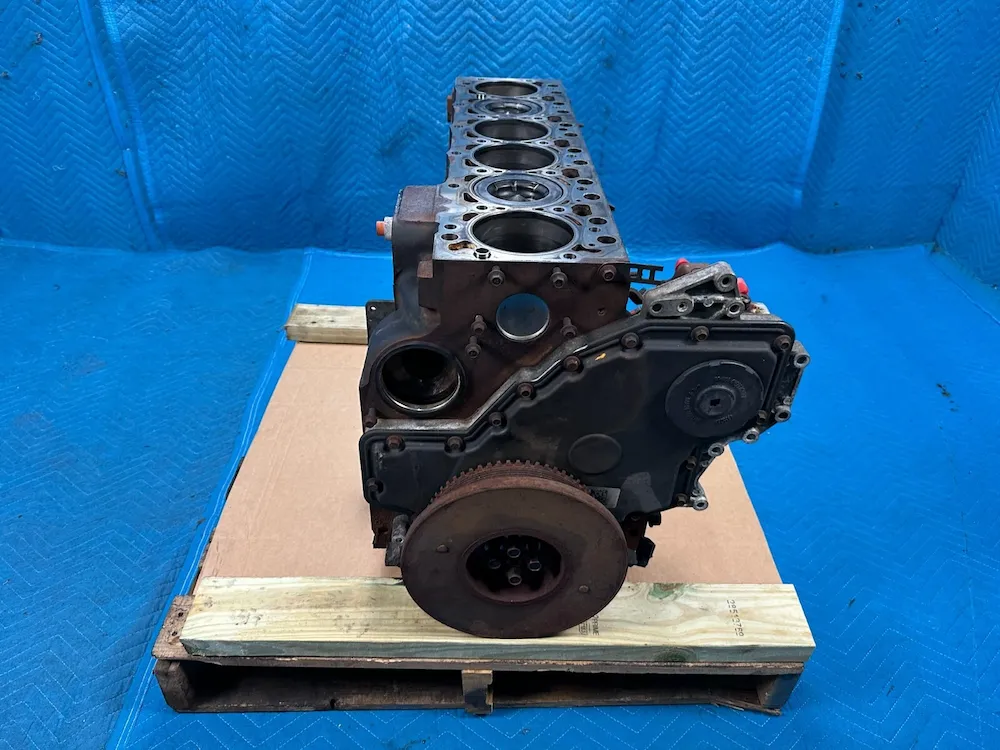

El límite entre un Short Block y un Long Block no es fijo
Un Short Block normalmente consiste, en su mayor parte, en el bloque de cilindros y el conjunto rotativo inferior. El mercado por lo general no incluye la culata en esta categoría, pero el alcance final debe verificarse siempre a través del número de pieza (Part Number) y la lista de materiales (BOM) específicos.
Un Short Block suele ser adecuado cuando el bloque de cilindros o el cigüeñal han sufrido daños importantes, pero la culata existente ha sido inspeccionada y aprobada para su reutilización. El sistema de alimentación, el turbocompresor y otros componentes externos también deben seguir siendo aptos para continuar en servicio.
En esta situación, elegir un Short Block puede evitar la sustitución innecesaria de piezas todavía utilizables. Sin embargo, la conclusión de que la culata antigua puede reutilizarse debe proceder de una inspección real realizada por un taller de reparación cualificado.

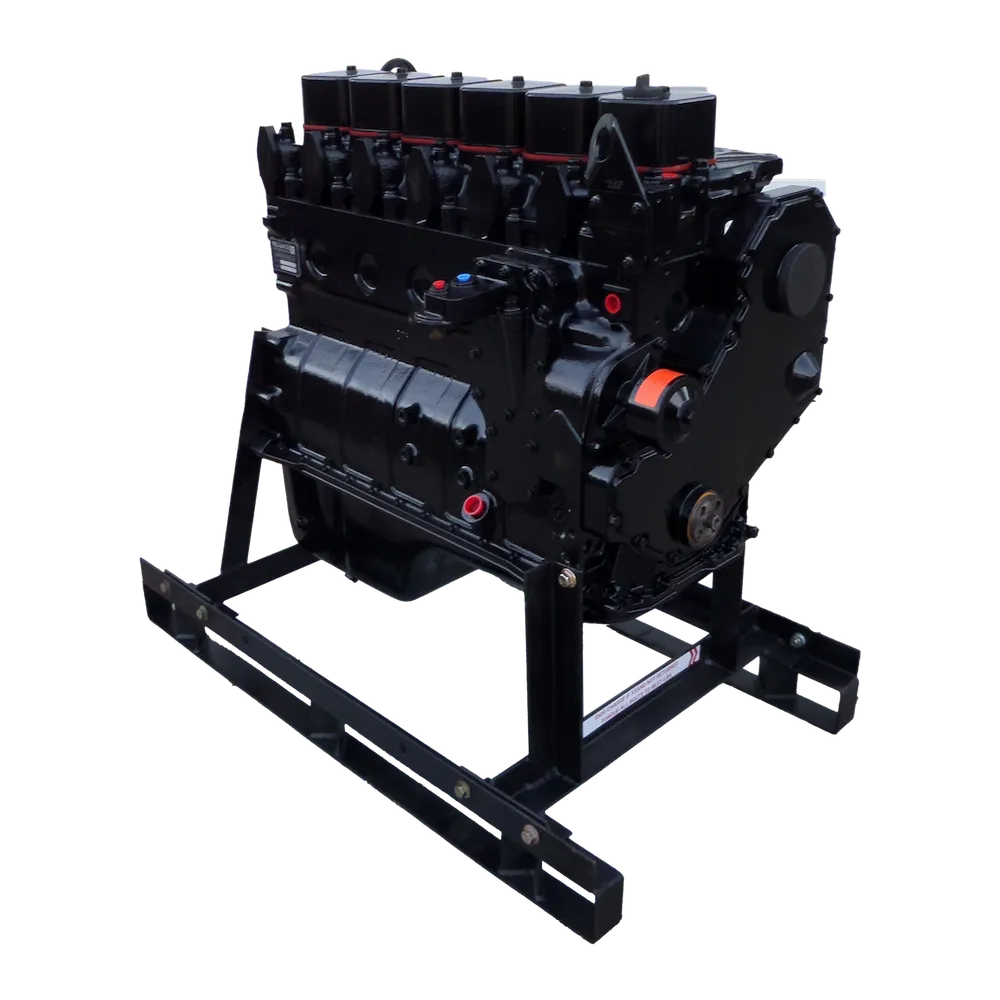

Un Long Block normalmente añade una culata ensamblada, creando un conjunto interno del motor más completo que incluye el conjunto rotativo inferior, las cámaras de combustión y los principales componentes de la parte superior del motor.
El límite exacto, no obstante, no está estandarizado. Algunos Long Blocks solo añaden la culata y la tapa de balancines, mientras que otros pueden incluir también la bomba de aceite lubricante, el cárter de aceite, la bomba de agua o incluso los inyectores.
La palabra Long no define por sí sola el alcance de suministro real. Solo el número de pieza específico, el CPL aplicable y una lista detallada de componentes pueden hacerlo.
Por eso, la pregunta más útil no es:
¿Esto es un Short Block o un Long Block?
Sino pedir al proveedor el número de pieza del conjunto, el CPL aplicable y una lista detallada de las piezas instaladas.
Muchos componentes externos pueden seguir necesitando transferencia
Elegir un Long Block suele partir de la premisa de que algunas piezas externas del motor antiguo todavía merecen reutilizarse.
Estas pueden incluir el turbocompresor, el sistema de alimentación, los colectores de admisión y escape, la unidad de control del motor (ECM), el mazo de cables, el motor de arranque, el alternador, la carcasa del volante de inercia y el cárter de aceite. Aunque el presupuesto lleve la etiqueta Long Block, estos sistemas pueden no estar incluidos.
Un método práctico consiste en asignar a cada sistema principal uno de varios estados claramente definidos:
- Instalado en el conjunto e incluido en el presupuesto;
- Suministrado por separado pero no instalado;
- Pendiente de transferir desde el motor antiguo;
- Pendiente de comprar por separado;
- No aplicable a la aplicación actual.
Si el proveedor asigna a cada sistema principal uno de estos estados antes de aceptar el pedido, el comprador puede estimar cuánto trabajo queda por hacer tras la entrega. Esto evita descubrir más adelante que un componente que se daba por incluido nunca formó parte del presupuesto.
Cualquier componente antiguo previsto para reutilizarse debe inspeccionarse de todos modos. El hecho de que pueda desmontarse del motor antiguo no demuestra que sea apto para continuar en servicio.

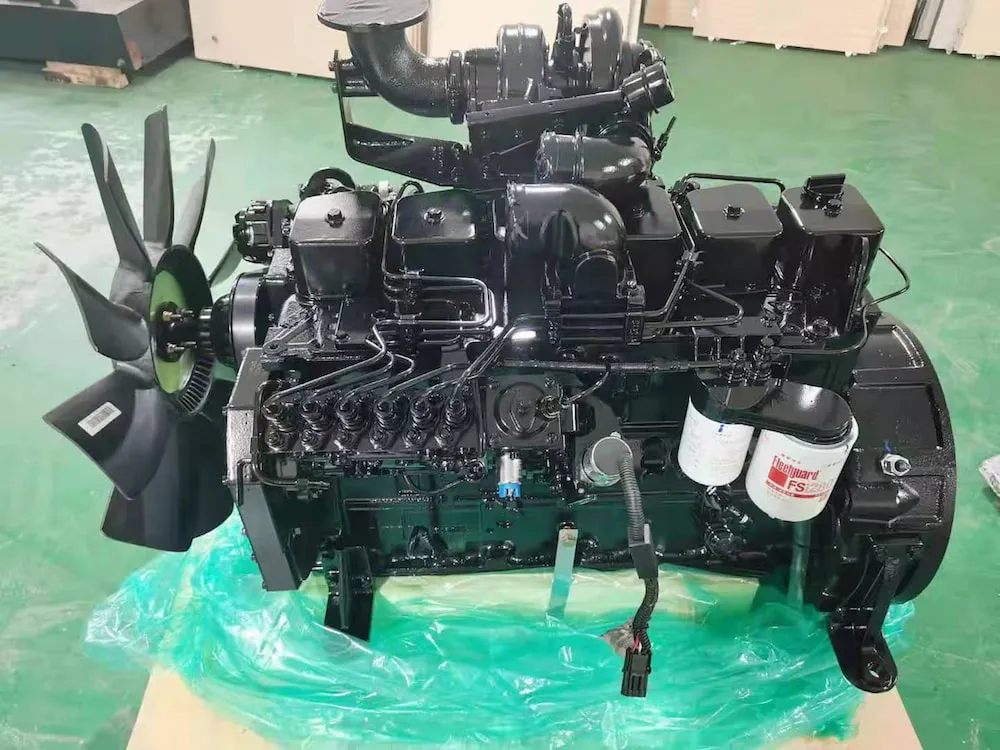

Un motor completo puede seguir siendo incompleto en la interfaz con el equipo
Un Complete Engine normalmente tiene un alcance de suministro más amplio que un Long Block, pero eso no significa que incluya todas las interfaces mecánicas, eléctricas, de refrigeración y de control que requiere el equipo.
Incluso algunos programas oficiales de motores completos no incluyen la unidad de control del motor (ECM) ni el mazo de cables completo. Los elementos específicos del equipo, como el motor de arranque, el alternador, el ventilador de refrigeración, la carcasa del volante de inercia y los soportes de fijación del motor, también deben verificarse frente a la lista de materiales (BOM) real.
Los vehículos, la maquinaria de construcción, el equipo minero y los grupos electrógenos tienen requisitos de interfaz distintos.
Los compradores no deben asumir que la palabra Complete significa que el motor puede conectarse directamente a cualquier máquina sin adaptación adicional.
Las juntas de montaje y los kits de conexión pueden venderse por separado
Un Long Block ya ensamblado no está automáticamente listo para reconectarse a todos los sistemas externos desmontados del motor antiguo.
Las conexiones de admisión, escape, turbocompresor, alimentación, refrigeración y lubricación suelen requerir juntas y sellos nuevos durante el montaje.
Algunas plataformas Cummins ofrecen un kit de instalación (Installation Kit) para un Long Block específico. Estos kits pueden cubrir gran parte de las piezas de estanqueidad necesarias en las interfaces afectadas. Sin embargo, el comprador debe confirmar si existe dicho kit y qué número de pieza de Long Block admite.
La compra del Long Block en sí no implica automáticamente que todas las juntas y sellos de montaje estén incluidos.
Devolución de núcleo (Core Return): los núcleos a nivel de conjunto conllevan mayor coste y riesgo de aceptación
Los Short Blocks y Long Blocks ReCon o de intercambio pueden implicar un cargo por núcleo (Core Charge) a nivel de conjunto.
Lo que se exija devolver puede ser un núcleo de Short Block, un núcleo de Long Block o un núcleo de motor completo específicos. El requisito exacto depende de la norma de aceptación de núcleos (Core Acceptance) del proveedor y no debe presuponerse.
Un núcleo devuelto puede no recibir el crédito de núcleo (Core Credit) completo si está incompleto, si faltan componentes originales, si se ensambló con piezas incompatibles, o si sufrió daños adicionales por un desmontaje, manipulación, almacenamiento o embalaje inadecuados.
Las normas de aceptación pueden variar según el canal de suministro y el número de pieza del conjunto. Los compradores deben solicitar las condiciones de aceptación de núcleos aplicables al presupuesto concreto antes de realizar el pedido.
Los núcleos a nivel de conjunto también implican ciclos de embalaje, transporte e inspección más largos que las piezas de menor tamaño.
Para compras internacionales, si el flete de devolución hace que no resulte rentable enviar el núcleo de vuelta, el cargo por núcleo (Core Charge) debe considerarse parte del coste real de compra, y no un importe temporal cuya devolución esté garantizada.
Nuevo, ReCon, remanufacturado por terceros y de desmontaje usado (used take-out): estados distintos
El nivel de ensamblaje y el estado del producto son dos cuestiones independientes.
Un mismo Long Block puede ofrecerse como conjunto nuevo, conjunto ReCon de Cummins, conjunto remanufacturado por un tercero o unidad de desmontaje usada (used take-out).
Para un conjunto nuevo, conviene confirmar si se trata de un conjunto Cummins genuino nuevo, un conjunto nuevo fabricado por el equipo original (OEM) o un producto de un tercero ensamblado con componentes nuevos y usados. El número de pieza, los registros de trazabilidad y el responsable de la garantía deben quedar claramente identificados.
Los productos ReCon de Cummins generalmente siguen procesos normalizados de desmontaje, inspección, reacondicionamiento y prueba. Sin embargo, la disponibilidad de ReCon no está garantizada para todas las plataformas ni regiones, y debe confirmarse para el número de pieza concreto.
Los dos estados que requieren la verificación más activa por parte del comprador son los conjuntos remanufacturados por terceros y las unidades de desmontaje usadas.
Para un conjunto remanufacturado por un tercero, conviene preguntar qué componentes son nuevos y cuáles son reutilizados o remanufacturados, qué inspecciones se realizaron en el bloque de cilindros y el cigüeñal, si hay registros de prueba de ensamblaje disponibles, y quién se responsabiliza de las reclamaciones de garantía.
Una unidad de desmontaje usada suele ser más económica, pero el comprador debe confirmar la aplicación original del equipo, las horas de funcionamiento aproximadas, los registros de uso disponibles, y si el motor ha sido desmontado o modificado.
Un conjunto usado no elimina automáticamente el desgaste, la incertidumbre de configuración ni el historial de mantenimiento desconocido que afectaban al motor original.
Lo que demuestra un informe de prueba depende del nivel de la prueba
Algunos conjuntos remanufacturados se suministran con informes de prueba, pero estos informes pueden referirse a procedimientos muy distintos.
El informe puede abarcar una inspección dimensional y de montaje, comprobaciones de rotación, una prueba de presión o de fugas del aceite lubricante, una prueba en frío, o una prueba completa del motor en banco dinamométrico.
El comprador debe confirmar primero qué prueba se realizó y si el objeto probado fue el conjunto en sí o un motor completo equipado con sus sistemas externos.
Estos informes no ofrecen el mismo nivel de evidencia.
Incluso un informe de prueba en banco dinamométrico de motor completo solo confirma el rendimiento en las condiciones de prueba indicadas. Una vez instalado en el equipo real, el motor todavía debe someterse a los procedimientos de puesta en marcha, inspección y funcionamiento inicial exigidos por la documentación técnica (Service Information) aplicable y por el fabricante del equipo.
Cómo elegir: no comparar solo el precio del conjunto
El Short Block más barato no es necesariamente la opción de menor coste para el proyecto en su conjunto.
Un Short Block puede requerir más inspección de piezas antiguas, mecanizado y montaje en obra. Un motor completo más caro puede reducir buena parte de ese trabajo y, en algunos casos, resultar en un coste total de proyecto inferior.
La decisión debe comparar:
- El precio del conjunto;
- El coste de inspección y reparación de las piezas transferidas;
- Los componentes adicionales que deban comprarse;
- La carga de trabajo de montaje en obra;
- El coste del taller de mecanizado;
- El tiempo de parada del equipo.
Un Short Block puede ser adecuado cuando muchos componentes existentes siguen siendo utilizables, existe una buena capacidad local de reacondicionamiento y el tiempo de parada es menos crítico.
Un Long Block puede ser más apropiado cuando tanto el conjunto inferior como la culata necesitan sustituirse, pero muchos sistemas externos todavía pueden reutilizarse.
Un motor completo debe evaluarse cuando varios sistemas están dañados o cuando el proyecto necesita minimizar el número de componentes que se transfieren en obra.
Información que hay que facilitar antes de realizar el pedido
Identificación del motor — Modelo del motor, ESN y CPL.
Equipo y configuración actual — Modelo del equipo, fotografías del motor actual, e indicación de si el motor ha sido trasplantado o modificado previamente.
Alcance de suministro requerido — Short Block, Long Block o motor completo, junto con los sistemas externos previstos para reutilizarse.
Requisitos comerciales — Estado nuevo genuino (New Genuine), ReCon, remanufacturado por un tercero o de desmontaje usado; requisitos de devolución de núcleo (Core Return); cantidad, destino y calendario de entrega previsto.
Cómo suministra ZEB Power los Short Blocks y Long Blocks
ZEB Power utiliza el ESN, el CPL, la configuración del equipo y el estado actual del motor para confirmar el número de pieza del conjunto aplicable y el estado de suministro.
El presupuesto identifica qué piezas están instaladas en el conjunto, cuáles se suministran por separado, cuáles está previsto transferir desde el motor antiguo, y cuáles deben comprarse por separado.
Cuando aplica el intercambio de núcleo (Core Exchange), el cargo por núcleo (Core Charge), la norma de aceptación, el plazo de devolución y la responsabilidad del transporte se indican antes de realizar el pedido.
La evaluación de los daños del motor, las decisiones sobre la reutilización de piezas y el montaje final siguen siendo responsabilidad de un taller de reparación cualificado.
Envíenos el ESN y el CPL del motor, el modelo del equipo y una lista de los componentes del motor antiguo que prevé reutilizar. Podemos ayudarle a comparar el alcance de suministro real de las opciones Short Block, Long Block y motor completo.
Preguntas frecuentes
¿Un Long Block incluye siempre la culata?
Los Long Blocks generalmente se distinguen por incluir una culata, pero las piezas exactas de la parte superior del motor, la bomba de aceite lubricante, el cárter de aceite, la bomba de agua y los inyectores siguen dependiendo del número de pieza, el CPL y la lista de materiales (BOM) por escrito.
¿Se pueden instalar directamente en el Long Block el turbocompresor y la bomba de combustible existentes?
Sus números de pieza, interfaces y resultados de inspección deben verificarse frente a la nueva configuración del Long Block.
El hecho de que un componente pueda desmontarse del motor antiguo solo demuestra su existencia. No demuestra que su estado o su configuración sean aptos para su reutilización.
¿Se puede instalar y poner en marcha de inmediato un motor completo?
Primero hay que confirmar la unidad de control del motor (ECM), el mazo de cables completo, la carcasa del volante de inercia, los soportes del motor, la disposición del sistema de refrigeración y las interfaces con el equipo.
Un motor completo tiene un alcance de suministro más amplio, pero estos componentes del lado del equipo pueden seguir necesitando reutilizarse o adaptarse por separado.
¿Qué costes deben tenerse en cuenta además del precio del Long Block?
El proyecto puede requerir también juntas y sellos de montaje, la inspección y reparación de las piezas transferidas, posibles costes de mecanizado y, cuando aplique la devolución de núcleo, el cargo por núcleo (Core Charge) y el flete de devolución.
¿Por qué se necesitan fotografías actuales del motor después de haber facilitado el ESN?
El ESN representa la configuración original de fábrica. Es posible que el motor haya sido trasplantado, modificado o equipado con piezas de repuesto con posterioridad.
Las fotografías actuales ayudan a confirmar la configuración realmente instalada en el equipo.
