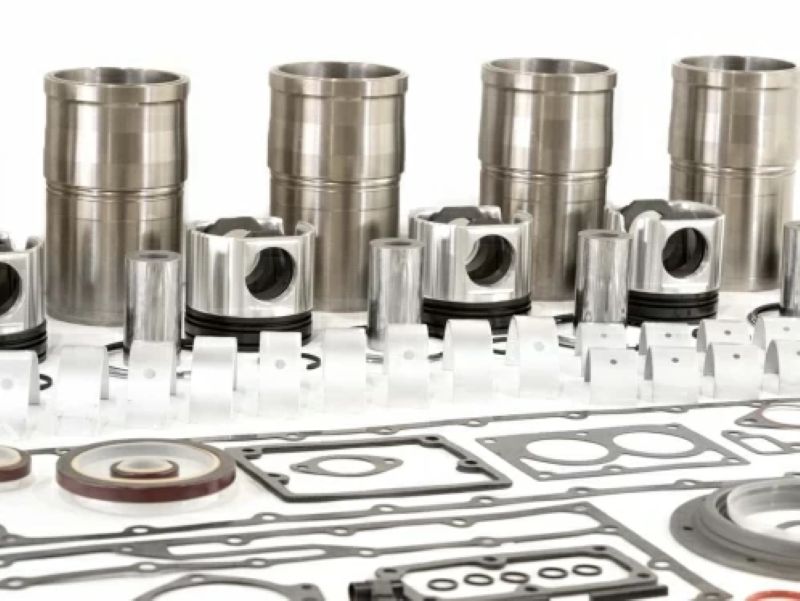

Комплекты Cummins QSM11 предназначены для ремонта верхней части двигателя, ремонта in-frame, полной переборки и индивидуальной поставки компонентов. Возможна подготовка комплектов для судовых главных и вспомогательных двигателей, ДГУ, промышленного оборудования, нефтепромысловой техники, железнодорожных установок и других применений на платформе QSM11.
QSM11 представляет собой рядный шестицилиндровый дизель объёмом 10,8 л с турбонаддувом, охлаждением наддувочного воздуха и электронным управлением. Судовые, генераторные и промышленные версии могут использовать разные мощности, поршни, цилиндровые комплекты, форсунки, турбокомпрессоры, системы охлаждения и электронные конфигурации.
ZEB Power подбирает запчасти и цилиндровые комплекты Cummins QSM11 по ESN, CPL, полной модели, применению, актуальным номерам компонентов и результатам измерений. Статическая таблица CPL, опубликованный вес комплекта или одна модель двигателя не должны использоваться как окончательная ссылка для заказа.
- Комплекты для верхнего, in-frame, полного и индивидуального ремонта
- Согласованные цилиндровые комплекты на шесть цилиндров
- Проверка составных поршней со стальной головкой и комплектов колец
- Судовые, генераторные, промышленные, нефтяные и железнодорожные конфигурации
- Идентификация электронной топливной системы CELECT и форсунок
- Стандартные и утверждённые ремонтные размеры вкладышей
- Оригинальные Cummins и документированные заменители
- Отдельные детали, комплекты для мастерских и полные наборы
Обзор платформы и подбора QSM11
| Параметр | Информация QSM11 | Значение для закупки |
|---|---|---|
| Архитектура двигателя | Рядный шестицилиндровый дизель 10,8 л | Полная переборка обычно требует согласованных компонентов на шесть цилиндров. |
| Наддув | Турбонаддув с охлаждением наддувочного воздуха или системой, зависящей от применения | Турбокомпрессор, охладитель и тепловая нагрузка поршней должны соответствовать установленному двигателю. |
| Топливная система и управление | Электронная система Cummins семейства CELECT | Форсунки, ECM, датчики, проводка и калибровка подбираются отдельно от механического комплекта. |
| Поршневая система | Составной поршень со стальной головкой и соответствующими кольцами и гильзой | Головка, юбка, палец, кольца, гильза, шатун и форсунка охлаждения должны образовывать утверждённый узел. |
| Программы ремонта | Верхний, in-frame, полный или индивидуальный | Объём выбирается по результатам проверки, а не по одному симптому или числу моточасов. |
| Основные применения | Суда, ДГУ, промышленность, нефтегаз, железная дорога и тяжёлая техника | Мощность, охлаждение, управление и навесные системы могут изменить итоговую спецификацию. |
| Основной метод подбора | Каталог по ESN с дополнительной проверкой CPL, установленных деталей и измерений | Снижает риск несовместимости цилиндровых комплектов, вкладышей, прокладок и электроники. |
Конфигурация QSM11 по применению
Применение QSM11 необходимо определить до выбора комплекта. Двигатели одного объёма могут использовать разные мощности, охлаждение, управление и вспомогательные компоненты.
| Применение | Основные различия | Необходимые данные |
|---|---|---|
| Судовая тяга | Переменные обороты, теплообменное охлаждение, судовой выпуск и системы управления | Полная судовая модель, мощность, обороты, тип судна, охлаждение и требования сертификации |
| Судовая вспомогательная установка | Постоянные обороты, судовое охлаждение, дистанционный контроль и ограниченный доступ | Частота генератора, обороты, вспомогательная мощность, панель и документация судна |
| Дизель-генераторные установки | Постоянные обороты, основной или резервный режим и управление генератором | Модель ДГУ, частота, обороты, режим, данные регулятора или ECM и охлаждение |
| Промышленное оборудование | Специальная характеристика крутящего момента, фильтрация воздуха, охлаждение и приводы | Модель оборудования, мощность, рабочий цикл, окружающие условия и установленные аксессуары |
| Нефтегаз и бурение | Длительная работа, переменная нагрузка, загрязнение и удалённое обслуживание | Приводимое оборудование, исходная мощность, история нагрузки, качество топлива и остановки |
| Железнодорожная и мобильная промышленная техника | Специальная калибровка, вибрации и интегрированное охлаждение | Модель оборудования, данные ECM, мощность, охлаждение и история изменений |
Как определить правильный комплект QSM11
ESN должен использоваться как основная ссылка. CPL, номера установленных деталей и измерения обеспечивают дополнительное подтверждение, особенно после предыдущего ремонта или модернизации.
| Источник | Что подтверждает | Как использовать |
|---|---|---|
| ESN | Индивидуальную заводскую конфигурацию | Основная ссылка для каталога, опций, актуальных номеров и замен. |
| CPL | Контролируемую группу компонентов двигателя | Дополнительная ссылка для поиска комплекта и подтверждения конфигурации. |
| Полная модель | Судовую, генераторную, промышленную или другую версию | Используется для определения применения и группы мощности. |
| Номера поршня и цилиндрового комплекта | Установленные поршень, кольца, гильзу и утверждённую замену | Сравниваются с каталогом ESN и актуальными заменами. |
| Номер шатуна | Конструкцию, связанную с поршнем, пальцем и вкладышами | Проверяется при подозрении на предыдущий ремонт или изменение поршней. |
| Маркировка вкладышей | Ранее установленный стандартный или ремонтный размер | Предварительная информация, подтверждаемая измерениями коленвала. |
| Номера ECM и форсунок | Установленное поколение электроники и топливной системы | Нужны при поставке форсунок, датчиков, проводки или управления. |
| Статическая таблица CPL | Историческую ссылку конкретного поставщика | Не использовать отдельно; проверять по актуальному каталогу ESN. |
| Опубликованный вес комплекта | Логистическую оценку конкретной упаковки | Не использовать для совместимости, так как вес зависит от состава и упаковки. |
| Измерения | Фактическое состояние после износа, обработки или ремонта | Финальное решение по размерам, обработке и объёму ремонта. |
Если табличка двигателя отсутствует
Предоставьте выбитый ESN, модель техники или судна, этикетку ECM, номера форсунок, поршня, гильзы и шатуна, маркировку вкладышей и фотографии снятых деталей.
Физическая идентификация помогает подбору, но не заменяет каталог по конкретному двигателю, если ESN можно восстановить.
Составной поршень QSM11 и комплект на шесть цилиндров
QSM11 обычно оснащён составным поршнем со стальной головкой. Головка, алюминиевая юбка, палец, кольца, гильза, шатун и форсунка охлаждения должны рассматриваться как согласованная система.
| Компонент | Количество для полного двигателя | Проверка совместимости |
|---|---|---|
| Полные цилиндровые комплекты | Один утверждённый комплект на каждую из шести позиций | Каждый комплект должен включать совместимые поршень, кольца, гильзу и монтажные детали. |
| Стальные головки поршней | Шесть согласованных головок в составе утверждённых поршней | Проверить камеру, профиль, компрессионную высоту и актуальный номер. |
| Алюминиевые юбки | Шесть юбок, соответствующих утверждённому составному поршню | Проверить совместимость с головкой, пальцем и шатуном. |
| Комплекты колец | Один комплект на каждый поршень | Размер, профиль, покрытие и канавки должны соответствовать поршню и гильзе. |
| Гильзы цилиндров | Одна утверждённая гильза на цилиндр | Проверить диаметр, конструкцию установки, уплотнение и актуальный номер. |
| Пальцы и стопоры | Поставляются по утверждённой поршневой конфигурации | Проверить диаметр, длину, стопоры и совместимость с шатуном. |
| Шатунные вкладыши | Полный комплект на шесть шатунов при включении | Проверить количество, масляные отверстия и измеренный размер. |
| Форсунки охлаждения | Одна точка проверки на цилиндр | Проверить номер, поток, положение, засорение и повреждения. |
| Прокладки и уплотнения | Верхние, нижние и монтажные по объёму ремонта | Состав зависит от точного номера и упаковки поставщика. |
Если актуальная программа замены меняет исходный поршень или кольца, утверждённая замена может поставляться полным цилиндровым комплектом, а не отдельным поршнем.
Выбор объёма ремонта по результатам проверки
| Объём | Основная задача | Типичный состав | Необходимая проверка |
|---|---|---|---|
| Верхний ремонт | Восстановить герметичность головки, клапаны и верхнюю часть двигателя | Прокладка головки, верхний набор, сальники и выбранные детали | Поршни, кольца, гильзы, вкладыши и нижняя часть должны оставаться исправными. |
| In-frame | Восстановить шесть цилиндров при установленном коленвале | Цилиндровые комплекты, шатунные вкладыши, прокладки и уплотнения | Коленвал, шатуны, коренные опоры, блок и смазка должны оставаться пригодными. |
| Полный ремонт | Проверить и восстановить цилиндры и нижнюю часть | Детали in-frame, коренные вкладыши, упорные элементы и дополнительные детали | Нужен при полном снятии, проверке или обработке коленвала, опор, распредвала или блока. |
| Индивидуальный набор | Заменить только признанные непригодными компоненты | Выбранные цилиндровые комплекты, вкладыши, прокладки, насосы, детали головки или электроника | Требует документированной проверки и утверждённой спецификации. |
Низкое давление, blow-by, дым или низкая компрессия не определяют объём ремонта самостоятельно. Каждый признак может иметь механические, масляные, охлаждающие, топливные или электронные причины.
Типичный состав комплектов
Названия и состав комплектов отличаются у Cummins и независимых поставщиков. Решение о закупке должно основываться на подробной спецификации.
| Категория | Верхний | In-frame | Полный |
|---|---|---|---|
| Прокладка головки и верхний набор | Обычно включены | Обычно включены | Обычно включены |
| Сальники клапанов | Обычно включены | Обычно включены | Обычно включены |
| Клапаны, направляющие, седла и пружины | Опционально | Опционально | Опционально |
| Нижний комплект прокладок | Обычно не включён | Включён или поставляется отдельно | Включён или поставляется отдельно |
| Шесть цилиндровых комплектов | Не включены | Обычно включены | Обычно включены |
| Шатунные вкладыши | Не включены | Обычно включены по подтверждённому размеру | Обычно включены по подтверждённому размеру |
| Коренные вкладыши | Не включены | Могут быть включены или поставляться отдельно | Обычно включены по подтверждённому размеру |
| Упорные элементы | Не включены | Опционально или отдельно | Включены при наличии в утверждённой спецификации |
| Передний и задний сальники | Обычно не включены | Могут быть включены или поставляться отдельно | Обычно включены при указании |
| Вкладыши, втулки и толкатели распредвала | Не включены | Обычно отдельно | Включены только при необходимости и идентификации |
| Форсунки охлаждения | Не включены | Проверка или опциональная замена | Проверка или опциональная замена |
| Фильтры и расходники | Опционально | Опционально | Опционально |
В предложении должны быть указаны номера, количества, номера поршней и гильз, производители, размеры, источники, крепёж и исключения.
Совместимость QSM11, M11 и ISM
QSM11, M11 и ISM имеют общую историю разработки и некоторые размеры, но их компоненты не следует считать универсально взаимозаменяемыми.
| Платформа | Основное применение | Почему необходима проверка |
|---|---|---|
| M11 и M11 Plus | Более ранние 11-литровые поколения для дорожных, специальных и промышленных применений | Поршни, форсунки, электроника и цилиндровые комплекты могут отличаться от QSM11. |
| ISM | Электронная платформа преимущественно для дорожной и специальной техники | Системы выбросов, ECM, турбо, поршни и внутренние детали могут отличаться. |
| QSM11 | Quantum Series для судов, промышленности, ДГУ, железной дороги и внедорожной техники | Специальные мощности, охлаждение, управление и сертификация влияют на спецификацию. |
QSK19 и другие платформы Cummins имеют другой объём, диаметр цилиндра, количество цилиндров и внутреннюю архитектуру. Их комплекты несовместимы с QSM11.
Проверка и измерения
Новый комплект не исправит неизмеренный коленвал, деформированный шатун, повреждённый блок, неправильную установку гильзы, забитую форсунку, неисправный насос или загрязнённую систему охлаждения.
| Группа проверки | Необходимые проверки | Влияние на заказ |
|---|---|---|
| Коленвал и вкладыши | Диаметр, конусность, овальность, задиры, поверхность, масляные зазоры и осевой люфт | Определяет размер, необходимость обработки или замены коленвала. |
| Шатуны и поршневые пальцы | Отверстие, геометрия, зона пальца, трещины, втулки и крепёж | Может потребоваться ремонт, замена или обновлённые компоненты. |
| Блок, гильзы и поршни | Плоскость, посадочные зоны, износ, кавитация, повреждения, канавки и зазоры | Подтверждает обработку, выбор комплектов и требования к установке. |
| Головка и клапанно-форсуночный механизм | Плоскость, трещины, клапаны, направляющие, седла, отверстия, распредвал, толкатели и коромысла | Может потребоваться обработка или детали вне стандартного комплекта. |
| Смазка и охлаждение | Масляный насос, регуляция, форсунки, водяной насос, термостаты, жидкость и загрязнение | До запуска может потребоваться ремонт вспомогательных систем. |
| Электронная топливная система, турбо и воздух | Форсунки, ошибки ECM, датчики, проводка, подача топлива, турбо, утечки и сопротивление | Электронные, топливные и воздушные компоненты подбираются отдельно. |
Измерения, которые необходимо записать
- Диаметры коренных и шатунных шеек
- Конусность и овальность
- Масляные зазоры
- Осевой люфт коленвала
- Измерения установки гильз по применимой процедуре
- Зазор поршень-гильза
- Зазор колец
- Отверстия шатунов и состояние зоны пальца
- Плоскость головки
Пределы, моменты, правила повторного использования и процедуры должны соответствовать фактическому ESN, применению и поколению.
Компоненты, обычно поставляемые отдельно
| Группа | Почему поставляется отдельно | Необходимая идентификация |
|---|---|---|
| Головка и клапанно-форсуночный механизм | Состояние, отливка и обработка различаются после проверки | ESN, номер головки и отчёт |
| Форсунки, ECM, датчики и проводка | Поколение и калибровка зависят от двигателя и применения | ESN, номер форсунки, ECM, разъёмы и история ошибок |
| Турбо и воздушная система | Конфигурация зависит от мощности и применения | Табличка турбо, модель, мощность и ESN |
| Масляный и водяной насосы | Износ оценивается отдельно | Установленные номера и результаты проверки |
| Форсунки охлаждения и крепёж | Поток, положение, повреждения и повторное использование зависят от состояния и номера | Каталог ESN и применимые инструкции |
| Комплект заднего сальника | Конструкция, втулка и монтажный инструмент могут различаться | ESN и установленная схема |
| Судовое охлаждение и выпуск | Теплообменники, насосы морской воды, охладители и выпуск зависят от установки | Модель судна, мощность и номера установленных систем |
| Фильтры и жидкости | Подбираются по системе фильтрации и обслуживанию | Модель, применение и направление |
Варианты качества и прозрачность спецификации
| Вариант | Описание | Необходимое подтверждение |
|---|---|---|
| Оригинал Cummins | Детали в упаковке Cummins с актуальными номерами и прослеживаемостью | Номера, упаковка, источник, документы и гарантия |
| Документированные заменители | Независимые компоненты с заявленными материалами, размерами и характеристиками | Производитель, материалы, отчёты, критические размеры, допуски и гарантия |
| Aftermarket | Сторонние детали, характеристики и контроль которых зависят от производителя | Производитель, размеры, твёрдость, поверхность, документы и условия претензий |
Смешанная спецификация может поставляться после утверждения, но производитель каждого поршня, кольца, гильзы, вкладыша и критической прокладки должен быть указан.
Термин «OEM-эквивалент» сам по себе не подтверждает производство авторизованным поставщиком Cummins, на той же линии или из идентичных материалов. Необходимы подтверждающие документы.
Данные для предложения QSM11
- Чёткая фотография таблички
- ESN и CPL
- Полное обозначение QSM11
- Модель судна, ДГУ, оборудования или железнодорожной платформы
- Применение, мощность, обороты и режим
- Данные ECM и форсунок при наличии
- Необходимый объём ремонта
- Номера поршня, гильзы или цилиндрового комплекта
- Номер шатуна при необходимости
- Маркировка вкладышей и измерения коленвала
- Предыдущая обработка
- Уровень качества, количество и направление
Упаковка, доставка и гарантийные записи
| Пункт | Варианты | Подтверждение |
|---|---|---|
| Внутренняя упаковка | Разделение, защита и маркировка компонентов | Зависит от итоговой спецификации |
| Экспортная упаковка | Защищённые коробки и деревянный ящик при необходимости | Зависит от веса, маршрута и направления |
| Антикоррозионная защита | Защитное масло, герметичные пакеты или упаковка для длительного хранения | Подтверждается для морской перевозки и хранения |
| Способ доставки | Курьер, авиа, LCL или FCL | Выбирается по размерам, срочности и направлению |
| Торговые условия | EXW, FOB, CFR, CIF, DAP или другие | Зависят от направления и предложения |
| Экспортные документы | Инвойс, упаковочный лист и согласованные документы | Дополнительные сертификаты и таможенные документы зависят от сделки |
Срок, вес, размеры, стоимость перевозки и гарантия подтверждаются после утверждения спецификации, конфигурации, источника, количества и направления.
Записи для монтажа и гарантийной проверки
- Итоговая спецификация и данные производителей
- Идентификация поршней и цилиндровых комплектов
- Измерения коленвала, блока и шатунов
- Зазоры вкладышей, гильз, поршней и колец
- Крепёж, моменты и записи сборки
- Проверки топлива, смазки, охлаждения и запуска
- Коды ошибок и начальные наблюдения
Часто задаваемые вопросы
Можно заказать комплект QSM11 только по модели?
Нет. Нужны ESN, CPL, полная модель и применение.
CPL достаточно для выбора?
Нет. Его нужно проверять по каталогу ESN, актуальным номерам и установленным деталям.
Все QSM11 покрываются одним или двумя комплектами?
Так считать нельзя. Некоторые таблицы охватывают только выбранные CPL, а другие двигатели используют обновлённые или специальные номера.
Как подтверждается правильная конфигурация?
По ESN, CPL, номерам поршня, гильзы, комплекта, шатуна и снятым деталям.
Детали QSM11 подходят для M11 или ISM?
Совместимость нельзя предполагать. Поршни, гильзы, форсунки, электроника и другие компоненты могут различаться.
Сколько цилиндровых комплектов требуется?
Обычно шесть согласованных комплектов.
Чем in-frame отличается от полного ремонта?
При in-frame коленвал остаётся установленным; полный ремонт включает проверку нижней части.
Как выбирается размер вкладышей?
По измерениям коленвала и маркировке установленных вкладышей.
Низкое давление требует полного ремонта?
Нет. Сначала проверяются зазоры, насос, регуляция, масло, приборы и утечки.
Нужно ли всегда менять форсунки охлаждения?
Нет. Они проверяются и заменяются по состоянию и применимой процедуре.
Входят головки, форсунки, насосы и турбо?
Обычно нет. Они проверяются и заказываются отдельно.
Есть универсальный интервал ремонта?
Нет. Учитываются применение, часы, нагрузка, обслуживание, анализы, blow-by, расход, охлаждение, ошибки и измерения.
Запросить проверку спецификации QSM11
Спецификация под конкретный двигатель помогает избежать несовместимости составных поршней, колец, гильз, вкладышей, шатунов, прокладок, форсунок и электронных компонентов. Необходимо сообщить о предыдущей обработке и обновлениях.
