¿La tapa de válvulas Cummins sigue teniendo fugas después de cambiar la junta? Estas son las causas
8540
Índice
Generando índice...
Cuando aparece aceite alrededor de la parte superior de un motor Cummins, la primera reacción de compra suele ser pedir una junta de tapa de válvulas.
Sin embargo, un resultado habitual de la reparación es el siguiente:
Se sustituyó la junta, pero el aceite volvió a fugarse por una zona similar después de que el motor regresara al servicio.
Esto no significa necesariamente que la junta nueva esté defectuosa. En muchos casos, la fuente original de la fuga no se identificó correctamente o una presión excesiva del cárter está forzando el aceite a salir por el siguiente punto de sellado más débil.
El aceite alrededor de la parte superior del motor puede proceder de:
- La tapa de válvulas
- La unión situada debajo de la carcasa de balancines
- El sello del tapón de llenado de aceite
- La base del respiradero del cárter o el tubo de ventilación
- Un paso del mazo de inyectores
- Una unión de carcasa adyacente
La presencia de aceite visible en la parte superior del motor no demuestra automáticamente que la junta de la tapa de válvulas haya fallado.
Esta guía está dirigida a compradores que buscan tapas de válvulas Cummins, carcasas de balancines, respiraderos del cárter y sellos relacionados. Explica en qué se diferencian estos componentes, por qué una misma fuga puede volver después de sustituir una junta y cómo las distintas condiciones de trabajo afectan a las piezas que deben pedirse.
No proporciona procedimientos de prueba de fugas, instrucciones de desmontaje ni especificaciones de apriete. Estas tareas deben ser realizadas por una organización de servicio cualificada.
Primero identifique el nivel donde comienza la fuga de aceite
El aceite fluye hacia abajo por la tapa, la culata y el bloque del motor. El flujo de aire del ventilador, las vibraciones y el polvo pueden extender aún más el aceite mientras el equipo está funcionando.
Para cuando se inspecciona la fuga, la zona húmeda puede encontrarse lejos de la fuente original.
Empiece identificando dónde aparece primero el aceite fresco.
El aceite aparece primero alrededor de la tapa superior
Esto puede estar relacionado con:
- La junta de la tapa de válvulas
- Los sellos de los pernos de la tapa
- Una tapa deformada
- El sello del tapón de llenado de aceite
- Una conexión del respiradero integrada en la tapa
Si el aceite aparece de manera uniforme alrededor de una gran parte del perímetro de la tapa, también debe considerarse la presión del cárter. El problema puede no limitarse a una sola sección dañada de la junta.

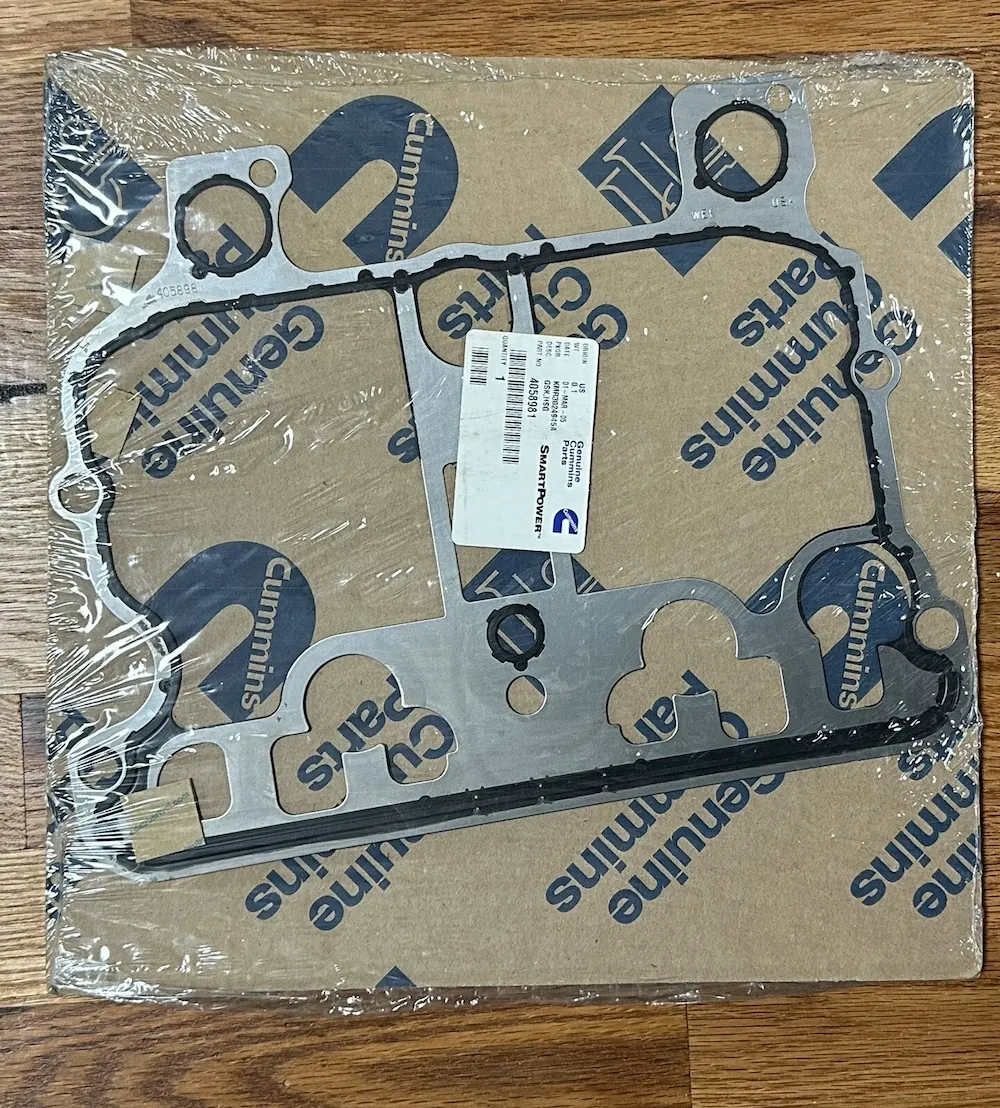

El aceite aparece en una unión inferior debajo de la tapa
Algunos motores Cummins utilizan una estructura superior del motor en varias capas. La tapa superior y la carcasa de balancines situada debajo pueden utilizar sellos independientes.
En esta disposición, sustituir únicamente la junta de la tapa de válvulas solo repara la unión de sellado superior. No impedirá que el aceite se fugue entre la carcasa de balancines y la culata.
El aceite se concentra alrededor del respiradero, el tapón de llenado o la conexión del mazo
Inspeccione la zona inmediata alrededor de:
- El sello entre el respiradero y la tapa
- Los tubos y racores de ventilación
- El sello del tapón de llenado de aceite
- Los sellos de paso del mazo
- Las grietas en una tapa de plástico
La presencia de aceite alrededor de la tapa no significa siempre que deba sustituirse toda la junta perimetral.
“Tapa de válvulas” y “carcasa de balancines” no son términos fijos ni universales
En la comunicación cotidiana, los términos tapa de válvulas, tapa de balancines y tapa de palancas de balancines suelen utilizarse indistintamente.
Sin embargo, no todas las plataformas de motores Cummins utilizan los mismos nombres de componentes ni la misma construcción en la parte superior del motor.
Algunos motores tienen una tapa superior relativamente sencilla. Otros tienen una carcasa de balancines independiente debajo de la tapa. Algunas tapas también integran:
- Conductos de ventilación del cárter
- Componentes de separación de niebla de aceite
- Una abertura de llenado de aceite
- Pasos para mazos de cables
- Conexiones para sensores o tuberías
Los catálogos de piezas Cummins incluyen elementos independientes como una junta de tapa de válvulas y una junta de carcasa de balancines. Por lo tanto, al menos en algunas plataformas, representan piezas diferentes y puntos de sellado distintos.
Un cliente que solicite una “tapa de balancines” puede necesitar en realidad:
- La tapa superior
- La carcasa inferior de balancines
- Una junta específica
- Un conjunto completo de tapa con respiradero integrado
La pieza debe identificarse primero por su posición instalada. El nombre formal y el número de pieza deben confirmarse después mediante el catálogo de piezas basado en el ESN, en lugar de basarse en una descripción general como “la tapa de la parte superior del motor”.
¿Por qué el motor sigue teniendo fugas después de sustituir la junta?
Cuando el aceite vuelve poco después de instalar una junta nueva, deben considerarse varias posibilidades.
La fuente original de la fuga se identificó incorrectamente
El aceite puede proceder en realidad de:
- La junta de la carcasa de balancines
- La base del respiradero
- La conexión de llenado de aceite
- Una unión de carcasa adyacente
Si no se eliminaron los residuos de aceite antiguos, puede resultar difícil identificar dónde aparece primero el aceite nuevo.
La tapa está deformada o agrietada
Una tapa de plástico puede deformarse debido a los ciclos térmicos, el envejecimiento o un apriete incorrecto.
Una tapa metálica también puede perder su capacidad de sellado si la superficie de montaje está dañada o recibe una carga desigual.
En cualquiera de los casos, sustituir únicamente la junta no restablecerá la presión de sellado correcta.
La versión o la sección transversal de la junta es incorrecta
Las juntas de aspecto similar no son necesariamente intercambiables.
Las distintas versiones pueden variar en:
- Perfil exterior
- Anchura de la ranura de sellado
- Espesor
- Posición de los orificios para pernos
- Detalles de las interfaces del mazo o los inyectores
Una junta que encaja en la ranura puede seguir sin sellar correctamente una vez que el motor está funcionando.
La superficie de montaje o los elementos de fijación están dañados
El material de sellado antiguo, una ranura dañada, los aisladores de pernos envejecidos o un apriete desigual pueden hacer que una junta nueva presente fugas.
Los requisitos de limpieza, instalación y apriete deben obtenerse de la información de servicio correspondiente al ESN correcto.
La presión del cárter sigue siendo demasiado alta
Si la presión interna continúa empujando la niebla de aceite hacia el exterior, el sello más débil puede volver a presentar fugas incluso cuando la tapa y la junta sean correctas.
En esta situación, sustituir repetidamente la junta puede mejorar temporalmente el aspecto sin corregir la causa subyacente.
¿Por qué un respiradero del cárter puede contribuir a las fugas de la tapa de válvulas?
Durante el funcionamiento, una pequeña cantidad de gases de combustión pasa junto a los segmentos de los pistones y entra en el cárter. El sistema de ventilación del cárter libera estos gases mientras separa la mayor cantidad posible de niebla de aceite.
Si el elemento del respiradero, el tubo de ventilación o el recorrido de separación de aceite se obstruyen, la presión del cárter puede aumentar.
La niebla de aceite y el aceite líquido pueden entonces ser forzados a salir por los puntos de sellado más débiles, entre ellos:
- La junta de la tapa de válvulas
- La junta de la carcasa de balancines
- El punto de llenado de aceite
- Los racores del respiradero
- Los retenes delantero o trasero del cigüeñal
Sin embargo, la presencia de aceite en la salida del respiradero no significa automáticamente que el propio respiradero haya fallado.
Síntomas similares pueden deberse a:
- Un nivel excesivo de aceite del motor
- Un recorrido incorrecto del tubo de ventilación
- Componentes de separación de aceite contaminados
- Un aumento de los gases de fuga al cárter causado por segmentos de pistón o camisas de cilindro desgastados
Sustituir el respiradero no corregirá unos gases de fuga al cárter persistentes causados por un desgaste interno importante. En esta situación, el estado del motor debe ser evaluado por la organización de reparación en lugar de sustituir repetidamente componentes externos.
Los requisitos de mantenimiento del respiradero también varían entre las plataformas Cummins. Algunos motores requieren inspección o sustitución programada, mientras que otros utilizan diseños sin mantenimiento. No debe aplicarse un único intervalo de sustitución a todos los motores Cummins.
Cuatro condiciones de trabajo conducen a decisiones de compra diferentes
1. Aparece una fuga localizada y estable en un lado de la tapa
Si la fuente de la fuga está clara, la tapa no está agrietada ni deformada y no hay indicios de presión anormal en el cárter, la reparación puede requerir únicamente:
- La junta correcta
- Un sello local
- Un sello de perno
- Una junta tórica
Puede que no sea necesario un conjunto completo de tapa.
2. Se sustituyó la junta, pero la fuga volvió rápidamente
No pida inmediatamente una segunda junta.
Primero confirme:
- Si la fuga procede de la carcasa inferior de balancines
- Si la superficie de montaje de la tapa está deformada
- Si el número de pieza de la junta es correcto
- Si el sistema del respiradero está obstruido
Una segunda compra solo tiene sentido después de explicar la causa de la fuga repetida.
3. El tubo del respiradero transporta grandes cantidades de aceite y varios sellos presentan fugas
El problema puede ir más allá de una sola junta exterior.
El equipo de servicio debe comprobar:
- Si el sistema de ventilación está obstruido
- Si el nivel de aceite del motor es excesivo
- Si la presión del cárter es demasiado alta
- Si los gases internos de fuga al cárter requieren una evaluación adicional
Hasta que se comprenda el estado interno del motor, pedir repetidamente juntas de tapa, retenes de aceite y respiraderos puede no resolver el problema.
4. La tapa nueva parece similar pero no puede instalarse
El problema puede no deberse a una mala calidad de fabricación.
Entre las causas habituales se incluyen:
- El mismo modelo básico de motor tiene una configuración ESN diferente
- El llenado de aceite está orientado en una dirección diferente
- El diseño del respiradero es diferente
- La abertura del mazo está en una posición diferente
- El número de pieza antiguo ha sido sustituido sin comprobar correctamente la relación de sustitución
No fuerce la pieza para colocarla en su sitio. Vuelva a comprobar el número de pieza original, el ESN y las interfaces físicas.

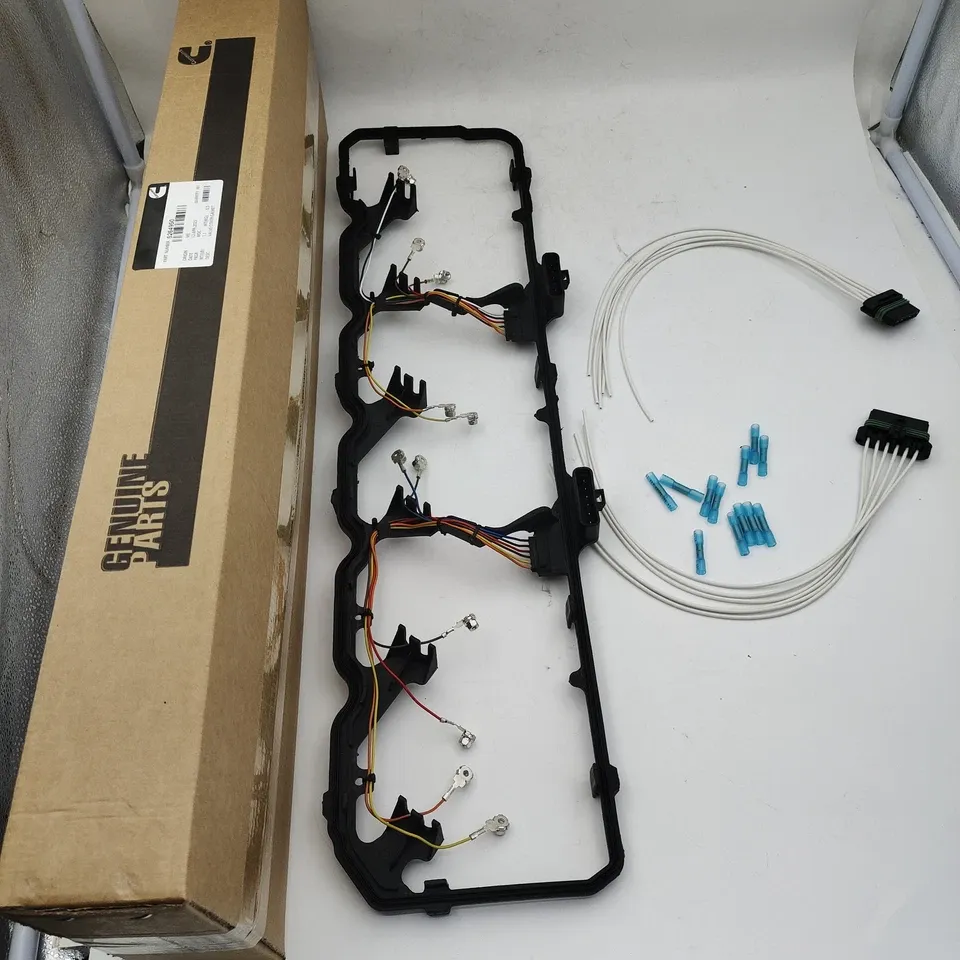

Algunas tapas también incluyen interfaces del mazo de inyectores u otras conexiones
En algunos motores Cummins controlados electrónicamente, el mazo de inyectores o las conexiones eléctricas relacionadas se encuentran dentro de la zona cerrada por la tapa de válvulas.
Pueden conectarse al mazo principal exterior mediante un conector montado en la tapa o en la carcasa de balancines.
Otras plataformas pueden integrar:
- Un respiradero del cárter
- Un punto de llenado de aceite
- Una conexión de sensor
- Una interfaz para tubería o manguera
Por este motivo, la selección de la tapa debe considerar algo más que la forma exterior y el patrón de pernos.
Confirme también:
- La ubicación del paso del mazo
- La posición del conector
- El espacio libre interno
- Los sellos relacionados
- Las interfaces de tuberías o mangueras
La existencia de cualquier interfaz del sistema de combustible asociada con la tapa o la carcasa debe confirmarse mediante el ESN específico y el catálogo de piezas. No debe asumirse que sea común a todos los motores Cummins.
¿Debe comprar una junta, una tapa, una carcasa o un respiradero?
Compre únicamente la junta cuando
Una reparación limitada a la junta es más adecuada cuando:
- Se ha confirmado el nivel de la fuga
- La tapa y la carcasa no están deformadas
- La ranura de sellado no está dañada
- El sistema del respiradero no presenta ninguna condición anormal evidente
El comprador todavía debe identificar si la pieza necesaria es:
- Una junta de tapa de válvulas
- Una junta de carcasa de balancines
- Una junta tórica o sello local
Estos nombres no deben considerarse intercambiables.

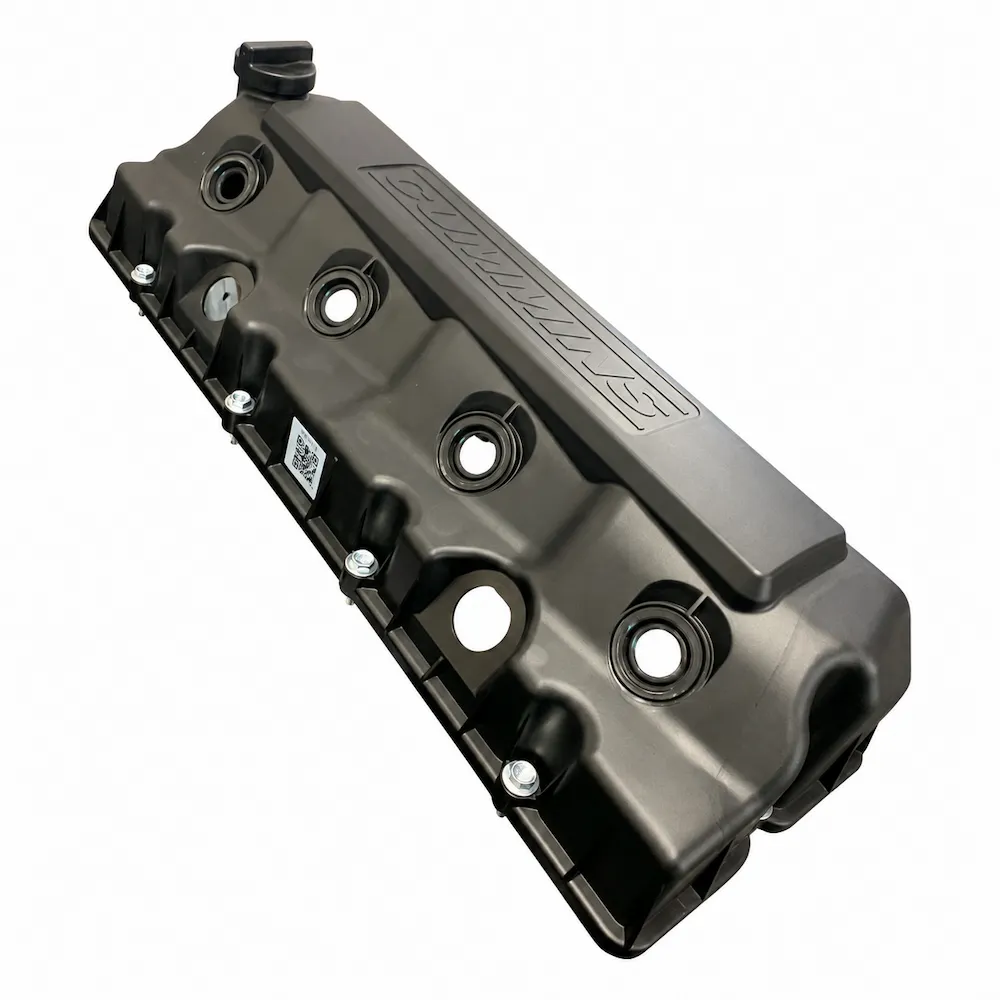

Compre la tapa o la carcasa completa cuando
Un conjunto completo puede ser más adecuado cuando:
- La tapa está agrietada
- La superficie de montaje está deformada
- Los orificios de los pernos están dañados
- Una estructura de respiradero integrada está dañada
- La pieza antigua ha sufrido repetidas reparaciones no estándar
Una cotización de un conjunto de tapa no incluye automáticamente:
- La junta
- El respiradero
- El tapón de llenado de aceite
- Los elementos de montaje
El alcance incluido debe confirmarse antes de realizar el pedido.
Compre el componente de respiradero correcto
Primero determine si necesita:
- Un elemento de respiradero
- Un conjunto completo de respiradero
- Un tubo de ventilación
- Una manguera
- Un racor
- Un sello
Utilizar únicamente la descripción “respiradero del cárter” puede hacer que el comprador y el proveedor supongan alcances de suministro diferentes.
Retrase la sustitución de piezas externas cuando se sospechen problemas internos
Si el motor presenta:
- Fugas repetidas en varios puntos
- Una gran cantidad de niebla de aceite procedente del respiradero
- Gases de fuga al cárter evidentes
- Un aumento del consumo de aceite
El sistema de ventilación y el estado interno del motor deben evaluarse antes de pedir más juntas y sellos.
Piezas originales o piezas de sustitución: confirme que la función se reproduce por completo
Las tapas metálicas sencillas y las juntas independientes pueden evaluarse mediante:
- Material
- Calidad de la superficie de montaje
- Dimensiones de la ranura de sellado
- Consistencia dimensional
Una apariencia exterior similar no es suficiente para conjuntos que integran:
- Un respiradero del cárter
- Estructuras de separación de aceite
- Conectores del mazo
- Carcasas plásticas complejas
Entre las comprobaciones importantes se incluyen:
- Correspondencia de números de pieza
- Precisión de la superficie de montaje
- Diseño de sellado
- Interfaces de conectores y tuberías
- Restricción del flujo del respiradero
- Diseño de separación de niebla de aceite
- Método de mantenimiento
Para motores de grupos electrógenos, equipos de minería y otras aplicaciones de alta carga, el funcionamiento del respiradero y la fiabilidad del sellado pueden afectar a la presión del cárter, el arrastre de aceite y la contaminación externa por aceite.
Los motores de alta potencia y los proyectos críticos de alimentación de respaldo normalmente deben utilizar piezas originales u opciones de sustitución verificadas con respecto a la configuración real.
Información que debe proporcionar antes de realizar el pedido
Proporcione la siguiente información siempre que sea posible:
ESN del motor
Se utiliza para identificar la configuración original del motor y el catálogo de piezas.
Número de pieza original
Proporcione el número completo de la tapa, carcasa, junta o respiradero cuando esté disponible.
Fotografías en posición instalada
Muestre:
- La ubicación de la pieza
- El primer punto visible de la fuga
- Las tuberías conectadas
- Las conexiones del mazo
- Las carcasas adyacentes
Fotografías de la pieza desmontada
Fotografíe:
- La parte delantera
- La parte trasera
- La superficie de montaje
- Los orificios de los pernos
- Las ranuras de sellado
- Los puertos del respiradero
- Las aberturas del mazo
Un número de fundición puede ayudar a la identificación, pero no siempre corresponde al número de pieza de servicio actual.
El número de pieza antiguo y el nuevo pueden ser diferentes debido a una sustitución oficial. La diferencia por sí sola no demuestra que la pieza de sustitución sea incompatible.
Si ya ha recibido una cotización pero no está seguro de si cubre una junta, una tapa sin accesorios, una carcasa completa o un conjunto de respiradero, envíe la cotización y el ESN del motor para verificar el alcance antes de realizar el pedido.
Cómo ayuda ZEB Power en la identificación de piezas
ZEB Power suministra tapas de válvulas Cummins, carcasas de balancines, respiraderos del cárter y sellos relacionados para maquinaria de construcción, equipos de minería, grupos electrógenos y motores industriales.
Utilizando el ESN del motor, el número de pieza original y fotografías claras, podemos ayudar a verificar:
- El nombre formal del componente en el catálogo de piezas
- Si la junta y la carcasa pertenecen al mismo nivel de sellado
- Si la cotización cubre una pieza sin accesorios, un conjunto completo o un elemento de reparación
- Si una cotización de respiradero se refiere a un elemento o a un conjunto completo
- Las opciones originales o de sustitución verificadas disponibles
El diagnóstico final de la fuga de aceite, la presión del cárter y el estado interno del motor debe seguir siendo realizado por el técnico responsable de la inspección en el lugar de trabajo.
Envíe el ESN del motor y el número de pieza original, fotografías completas de la pieza instalada y fotografías claras de la parte delantera, trasera y de las interfaces de la pieza desmontada. Una sola fotografía de una junta cubierta de aceite normalmente no es suficiente para realizar una identificación precisa.
Preguntas frecuentes
¿Una tapa de válvulas y una tapa de balancines son la misma pieza?
En algunos motores y mercados, estos términos pueden describir una tapa superior similar. No deben tratarse como sinónimos fijos en todas las plataformas Cummins. Confirme la pieza mediante el ESN, el catálogo de piezas y la posición instalada.
¿Puede una junta de carcasa de balancines sustituir a una junta de tapa de válvulas?
Normalmente no. En motores con una estructura superior en varias capas, las dos juntas sellan uniones diferentes y normalmente tienen formas y posiciones de instalación distintas.
¿Una fuga repetida después de sustituir la junta significa que la junta nueva es de mala calidad?
No necesariamente. La fuente original de la fuga puede haberse identificado incorrectamente, la tapa puede estar deformada, otra interfaz puede tener fugas o la presión del cárter puede ser demasiado alta.
¿Un respiradero obstruido siempre provoca una fuga en la tapa de válvulas?
No. Una ventilación restringida del cárter puede aumentar la presión interna y empujar el aceite a través de un sello débil, pero la ubicación exacta de la fuga varía.
¿La presencia de aceite procedente del respiradero significa que debe sustituirse el respiradero?
No necesariamente. Un nivel excesivo de aceite, un recorrido incorrecto de la ventilación o unos gases de fuga al cárter elevados pueden producir síntomas similares.
¿Un conjunto de tapa de válvulas siempre incluye la junta?
No. Los proveedores definen de forma diferente el alcance de los conjuntos. Confirme si están incluidos la junta, el respiradero, el tapón de llenado de aceite y los elementos de montaje.
¿Pueden pedirse estas piezas utilizando únicamente el modelo del motor?
No es recomendable. Los motores con el mismo modelo básico pueden utilizar diferentes estructuras superiores, respiraderos e interfaces. Compruebe el ESN, el número de pieza original y la configuración física.
¿Puede utilizarse el número de fundición de la tapa como número de pedido?
No siempre. Un número de fundición puede identificar una versión estructural o de producción en lugar de un número de pieza de servicio que pueda pedirse.
¿Puede prepararse una cotización sin el número de pieza antiguo?
A menudo es posible realizar una revisión inicial o una cotización condicionada utilizando el ESN, fotografías de la ubicación de la fuga y las marcas visibles del componente actual.
Si el motor dispone de varias variantes de configuración, todavía puede ser necesaria información adicional antes de confirmar el número de pieza final y una cotización firme.
