Kits Cummins de reparación sin desmontar y reconstrucción: lista de piezas y guía de compra

Cuando un motor Cummins presenta baja compresión, un consumo de aceite evidente, blow-by en el cárter o un desgaste anormal de los cojinetes, una reconstrucción superior normalmente no es suficiente: la reparación debe profundizar hasta los conjuntos de pistones, camisas y cojinetes. Esto es lo que habitualmente se conoce como una reconstrucción in-frame.

Sin embargo, cuando llega el momento de comprar un kit de reconstrucción in-frame, la mayoría de los compradores se encuentran con el mismo problema: distintos proveedores cotizan un «kit de reconstrucción in-frame» o un «kit de reparación in-frame», pero el contenido real no siempre es el mismo. Algunos solo incluyen pistones, camisas y cojinetes; otros también incluyen juntas, sellos y juntas tóricas. Si compara únicamente el precio total, puede acabar comparando dos alcances completamente diferentes.

Este artículo aborda las cuestiones prácticas que surgen al comprar uno: qué suele incluir un kit de reconstrucción in-frame Cummins, qué debe tenerse en cuenta según la aplicación, cómo elegir entre piezas genuinas y aftermarket de alta calidad y qué confirmar línea por línea antes de realizar el pedido.

Qué cubre realmente una reconstrucción in-frame

Una reconstrucción in-frame suele realizarse con el motor todavía montado en el equipo o en el chasis, reparando o sustituyendo los principales componentes móviles internos. El foco no está en la parte superior del motor, sino en los pistones, camisas, segmentos, cojinetes de biela, cojinetes principales y arandelas de empuje que afectan a la compresión, la lubricación y la estabilidad de funcionamiento.

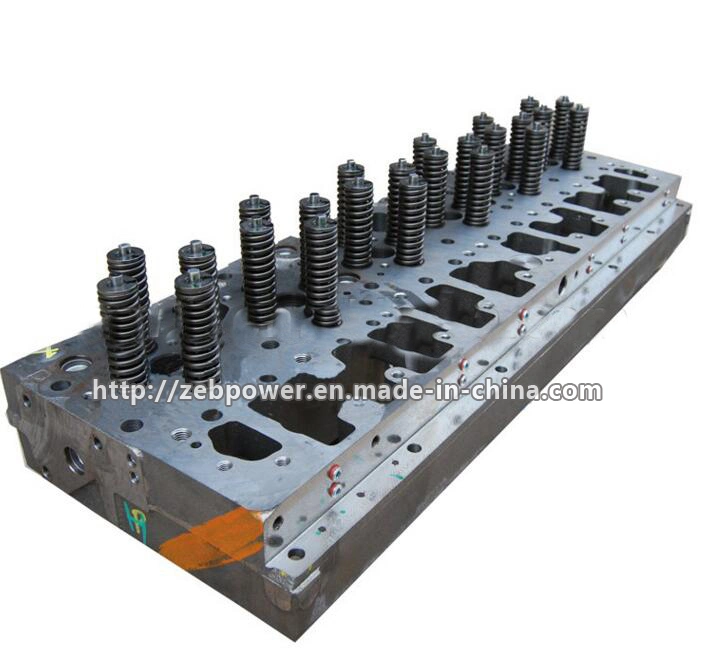

En comparación con una reconstrucción superior, una reconstrucción in-frame profundiza más. La reconstrucción superior se centra en la culata, las válvulas, la junta de culata y los sellos superiores; la reconstrucción in-frame avanza hacia la cámara de combustión y el conjunto cigüeñal-biela, abordando el desgaste de pistones y camisas, el desgaste de cojinetes, la baja compresión, el blow-by o el consumo de aceite.

En comparación con una reconstrucción completa, una reconstrucción in-frame tiene un alcance relativamente limitado. Normalmente no cubre todos los accesorios externos, todos los puntos de sellado ni una reconstrucción total, pero sí implica las juntas, juntas tóricas, sellos de camisas y algunos retenes de aceite relacionados con el desmontaje realizado. Por eso, al comprar un kit in-frame, no basta con comprobar si incluye pistones, camisas y cojinetes: también hay que confirmar que los sellos auxiliares sean suficientes para completar realmente el montaje.

Conviene señalar que la baja compresión, el consumo de aceite, el ruido de cojinetes o una presión de aceite anormal no significan automáticamente que deba comprarse un kit in-frame solo porque haya aparecido uno de esos síntomas. La pérdida de potencia puede deberse a los inyectores, la bomba de combustible, el turbocompresor, el sistema de admisión o los filtros; una presión de aceite anormal puede estar relacionada con la bomba de aceite, los filtros, la calidad del aceite o un sensor. Un kit in-frame aborda el desgaste interno principal confirmado mediante desmontaje, no debe comprarse «en cuanto aparece un síntoma».

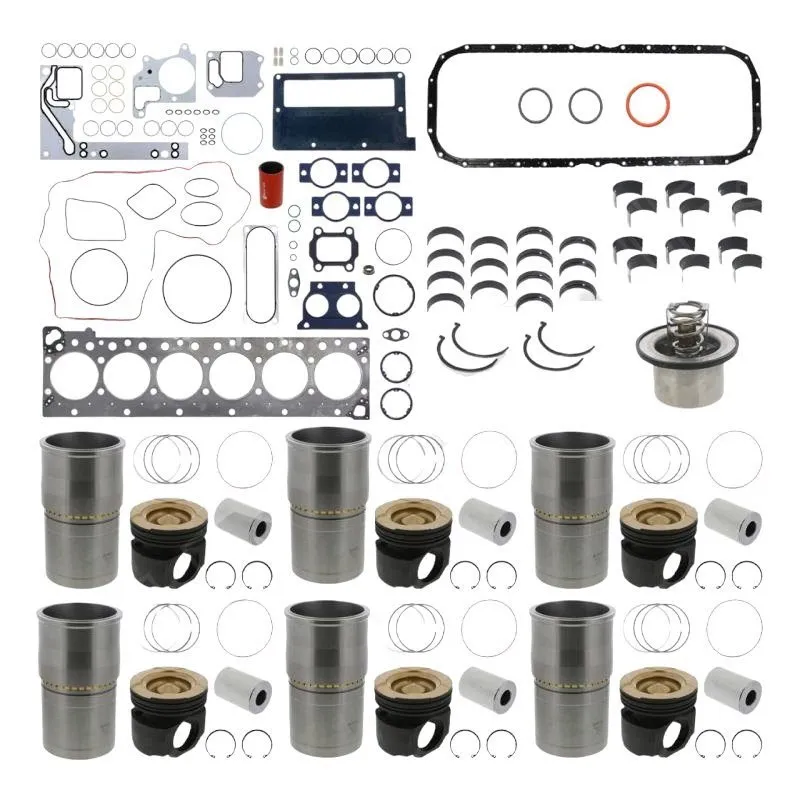

Lista habitual de piezas de un kit de reconstrucción in-frame

Un kit de reconstrucción in-frame típico se estructura alrededor de varias categorías principales de piezas:

Conjunto del pistón

• Pistones — componente principal que soporta la presión de combustión y transmite la potencia; la especificación debe confirmarse según la configuración concreta del motor
• Segmentos — sellan la cámara de combustión y controlan el consumo de aceite; su desgaste puede provocar consumo de aceite, menor compresión o blow-by
• Bulones de pistón — conectan el pistón con la biela
• Anillos de retención del pistón — mantienen el bulón en su posición; son piezas pequeñas que se omiten fácilmente de una lista de repuestos

Camisas de cilindro

Camisas forman la superficie de la pared del cilindro sobre la que se desplaza el pistón y son uno de los principales elementos de sustitución en una reconstrucción in-frame. Las camisas existen con distintas especificaciones y tolerancias de ajuste; un mismo modelo de motor con un CPL diferente puede requerir otra versión de camisa, por lo que es uno de los componentes del kit con mayor riesgo de incompatibilidad.

Sistema de cojinetes

• Cojinetes de biela — soportan la unión entre la biela y el cigüeñal; son uno de los primeros elementos que conviene revisar ante presión de aceite anormal o ruidos
• Cojinetes principales/del cigüeñal — soportan los muñones principales del cigüeñal
• Arandelas de empuje — controlan el juego axial del cigüeñal

Los cojinetes suelen existir en versiones estándar, sobredimensionadas y de especificación especial, y deben confirmarse según si el cigüeñal ha sido rectificado y según las medidas reales obtenidas durante el desmontaje; no deben pedirse genéricamente solo por el modelo del motor. En concreto, conviene comprobar si el cigüeñal ha sido rectificado, si el cojinete antiguo lleva una marca de especificación y si puede obtenerse una foto del cojinete retirado. Si todavía no puede confirmarse nada de eso, el enfoque más seguro es dejar que el taller complete primero el desmontaje y después pedir la especificación correcta de cojinete basándose en las medidas reales — en lugar de comprar un juego estándar y esperar que encaje.

Sellos y juntas

Un kit in-frame normalmente incluye algunos sellos y juntas necesarios para el remontaje, pero los sellos exactos incluidos varían mucho de un proveedor a otro — precisamente lo que aborda la siguiente sección.

Series de motores Cummins que suelen requerir kits de reconstrucción in-frame

Los kits de reconstrucción in-frame cubren una amplia gama de series de motores, entre ellas habitualmente 4BT/6BT/6BTA/6BTAA, QSB/QSC/QSL, NT855/NTA855, M11/QSM11, KTA19, KTA38, KTA50 y las series QSK19/38/50/60, ampliamente utilizadas en equipos mineros, grupos electrógenos, maquinaria de construcción y sistemas industriales de potencia. Estas aplicaciones suelen acumular muchas horas de funcionamiento, cargas elevadas y ventanas de mantenimiento ajustadas, precisamente por lo que la demanda de reconstrucciones in-frame aparece con mayor frecuencia en ellas.

Sin embargo, todavía no puede pedirse un kit para un motor concreto basándose en una denominación genérica como «kit in-frame KTA19». El ESN, CPL, número de pieza o placa de identificación siguen siendo necesarios para confirmar la versión exacta.

Qué suele faltar en un kit in-frame «barato»

Al comparar cotizaciones de kits de reconstrucción in-frame de distintos proveedores, gran parte de la diferencia de precio no se debe realmente a quién es más barato, sino a que el alcance no es el mismo desde el principio. Formas habituales en las que un kit puede venir «recortado»:

• Solo los principales componentes móviles — pistones, camisas y cojinetes — sin incluir sellos — durante el remontaje se descubre que las juntas y retenes de aceite deben pedirse por separado, lo que supone otra ronda de abastecimiento y espera
• Se omiten piezas pequeñas como las arandelas de empuje y los anillos de retención del pistón — su coste unitario es bajo, pero sin ellas tampoco puede completarse el remontaje
• Sin confirmación mediante ESN/CPL y cotizado genéricamente según «aproximadamente este modelo» — una especificación incorrecta puede hacer que la pieza no encaje o reducir su vida útil

Al comparar cotizaciones, pida al proveedor que desglose la lista de piezas en lugar de aceptar un precio total genérico por «kit de reconstrucción in-frame». Una lista opaca es una de las trampas más fáciles en este tipo de compra. Conviene preguntar directamente: «¿El kit incluye un juego de juntas? ¿Qué juntas y sellos incluye?». Esta sola pregunta permite detectar rápidamente si una cotización oculta un alcance recortado.

Al comparar varias cotizaciones, compruebe línea por línea lo siguiente:

Aplicaciones: minería, grupos electrógenos y maquinaria de construcción

Las razones por las que se realiza una reconstrucción in-frame y la prioridad que se le da varían considerablemente según la aplicación:

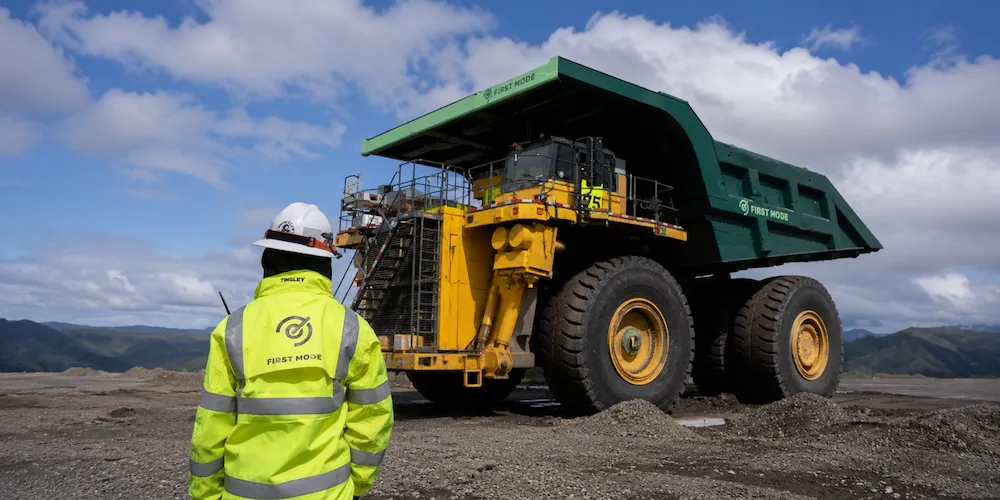

Equipos mineros — la carga pesada sostenida es el principal factor de desgaste de pistones, camisas y cojinetes, por lo que los equipos mineros suelen necesitar reconstrucciones in-frame con más frecuencia que otras aplicaciones y resulta adecuado comprar con antelación para una ventana de mantenimiento planificada en lugar de esperar hasta que el equipo quede completamente parado

Grupos electrógenos — las unidades de potencia principal, que funcionan continuamente, siguen aproximadamente la misma lógica que los equipos mineros y se programan según las horas de funcionamiento. Las unidades de reserva acumulan pocas horas, pero sin pruebas periódicas con carga el desgaste real puede resultar mayor de lo esperado cuando finalmente se necesita una reconstrucción

Maquinaria de construcción — en excavadoras, cargadoras y equipos similares, el momento de una reconstrucción in-frame suele relacionarse con las horas de funcionamiento y los registros de mantenimiento; es preferible confirmar si realmente se necesita mediante una prueba de compresión u otra comprobación similar en lugar de estimarlo únicamente por el tiempo de uso

Talleres y distribuidores — los kits de reconstrucción in-frame normalmente no son buenos candidatos para almacenarlos a granel únicamente por modelo. Para modelos comunes es razonable crear una lista de piezas y un historial de pedidos, pero los elementos con alto riesgo de incompatibilidad — pistones, camisas, cojinetes y juegos de juntas — deben seguir confirmándose mediante ESN/CPL o según los resultados del desmontaje del cliente antes de pedirlos

Piezas genuinas o aftermarket para los componentes principales de un kit in-frame

Para los principales componentes móviles de un kit in-frame — pistones, camisas y cojinetes — la decisión entre genuino y aftermarket depende realmente de si puede asumir el coste de un fallo.

Cuando los componentes principales se destinan a un motor de alta potencia, un activo minero principal o un sistema crítico de energía de reserva, incluso si la pieza aftermarket tiene una calidad aceptable, el coste de repetir el trabajo y sufrir una segunda parada si algo falla normalmente supera ampliamente la diferencia de precio de la pieza. Por ello, en estos casos las piezas genuinas adquieren mayor prioridad. Para motores maduros de cilindrada media y baja, si el proveedor puede aportar certificación de materiales, informes de QC y un historial de suministro constante, un aftermarket de alta calidad también es una opción razonable, especialmente cuando el presupuesto y el plazo de entrega son factores principales.

Independientemente de la opción elegida, los componentes principales de un kit in-frame deben seguir confirmándose mediante el ESN y CPL de la versión específica. Esto no cambia por elegir genuino o aftermarket, y optar por aftermarket no es motivo para rebajar el nivel de verificación de compatibilidad.

Qué enviar para obtener una cotización precisa

Utilice este formato para que el proveedor pueda confirmar más rápidamente el contenido y el precio del kit:

Formato de consulta de kit de reconstrucción in-frame:

• Modelo del motor:
• ESN / CPL:
• Aplicación:
• Horas de funcionamiento:
• Contenido requerido del kit:
• Información de pistón/camisa:
• Tamaño de cojinetes:
• Genuino o aftermarket:
• Cantidad:
• País de destino:
• Plazo de entrega requerido:

Si todavía no puede confirmar la especificación de los cojinetes o la versión de las camisas, envíe los resultados del desmontaje o una foto de la placa de identificación del motor. El proveedor puede realizar una confirmación inicial mediante ESN/CPL y finalizarla cuando estén disponibles los resultados de la inspección en sitio.

Lista de comprobación de compra: qué confirmar antes de realizar el pedido

Antes de pedir un kit de reconstrucción in-frame, revise esta lista:

• Modelo del motor, ESN, CPL
• Que la lista incluya claramente: pistones, segmentos, bulones, anillos de retención, camisas, cojinetes de biela, cojinetes principales, arandelas de empuje y los sellos y juntas correspondientes
• Que las especificaciones de cojinetes y camisas se hayan confirmado con los resultados del desmontaje — estándar, sobredimensionada o especial
• Si son piezas genuinas o aftermarket, junto con la documentación de QC o certificación de materiales correspondiente
• Si el plazo de entrega se basa en stock real o requiere abastecimiento
• Si la cotización incluye transporte y embalaje

¿No está seguro de si la lista de su kit de reconstrucción in-frame está completa o tiene varias cotizaciones que quiere comparar línea por línea? Envíenos los datos de su motor y las cotizaciones que tenga, y le ayudaremos a revisarlas.

Cómo suministra ZEB Power los kits de reconstrucción in-frame

ZEB Power suministra kits de reconstrucción in-frame para motores diésel Cummins, destinados a aplicaciones de equipos mineros, grupos electrógenos y maquinaria de construcción. Antes de cotizar, confirmamos la configuración específica a partir del modelo del motor, ESN y CPL, y detallamos exactamente qué incluye el kit — pistones, segmentos, camisas, cojinetes, arandelas de empuje y los sellos correspondientes — en lugar de ofrecer únicamente un precio total.

Ofrecemos componentes genuinos para reconstrucciones in-frame y también podemos suministrar opciones aftermarket de alta calidad para motores maduros de cilindrada media y baja. La elección adecuada depende de la aplicación, el presupuesto y las necesidades de plazo de entrega. Para clientes que consultan utilizando distintos nombres — kit de reparación in-frame, kit de reconstrucción de motor, kit de pistón y camisa, kit de cojinetes o kit de juntas — ayudamos a determinar exactamente qué debe incluirse según el alcance real de la reparación.

¿Listo para pedir un kit de reconstrucción in-frame? Envíe a ZEB Power el modelo del motor, ESN/CPL y el programa de mantenimiento, y revisaremos la lista de piezas y prepararemos una cotización.

Preguntas frecuentes

1. ¿Cuál es la diferencia entre un kit de reconstrucción in-frame y un kit de reconstrucción superior?

Una reconstrucción superior aborda la parte superior del motor — culata, válvulas y componentes relacionados con los inyectores. Una reconstrucción in-frame amplía ese alcance y entra en pistones, camisas y cojinetes, por lo que constituye una reparación más profunda.

2. ¿Cuál es la diferencia entre un kit de reconstrucción in-frame y un kit de reconstrucción completa?

Una reconstrucción in-frame se centra en los principales componentes móviles — pistones, camisas y cojinetes. Una reconstrucción completa abarca más elementos e incluye normalmente sellos relacionados con el árbol de levas, retenes delantero y trasero del cigüeñal y una reconstrucción más completa de los sellos, acercándose a una reconstrucción total del motor.

3. ¿Un kit de reconstrucción in-frame siempre incluye sellos?

No necesariamente. Esta es una de las principales razones por las que las cotizaciones varían tanto entre proveedores. Al consultar, pregunte expresamente si se incluyen sellos y juntas en lugar de darlo por supuesto.

4. ¿Puede variar el contenido de un kit in-frame para el mismo modelo de motor?

Sí. Las especificaciones de pistones, camisas y cojinetes pueden variar según el CPL incluso en el mismo modelo. Facilite el ESN y CPL antes de pedir en lugar de comprar solo por modelo.

5. ¿Por qué la especificación de los cojinetes debe confirmarse con los resultados del desmontaje y no únicamente con el modelo?

Porque los cojinetes existen en versiones estándar, sobredimensionadas y de especificación especial. Si el cigüeñal se ha rectificado anteriormente o el desgaste supera el rango estándar, se necesita un cojinete sobredimensionado; pedir solo por modelo puede resultar en una pieza que no encaje.

6. ¿Pueden utilizarse piezas aftermarket para los componentes principales de una reconstrucción in-frame?

Sí, especialmente en motores maduros de cilindrada media y baja, siempre que el proveedor pueda aportar certificación de materiales, informes de QC y un historial de suministro constante. Para motores de alta potencia o sistemas críticos de energía de reserva, las piezas genuinas suelen ser la opción más segura.

7. ¿Cómo puedo saber si una cotización de kit de reconstrucción in-frame está realmente completa?

Pida al proveedor que desglose la lista de piezas y confirme si se incluyen elementos pequeños como anillos de retención del pistón y arandelas de empuje, además de los sellos y juntas correspondientes. No lo valore únicamente por el precio total.

Resumen: la transparencia de la lista de piezas importa más que el precio total

La decisión real al comprar un kit de reconstrucción in-frame no es «quién es más barato», sino si la lista de piezas está completa y las especificaciones se han confirmado mediante ESN y CPL. Los pistones, segmentos, camisas, cojinetes y arandelas de empuje, junto con los sellos y juntas correspondientes, constituyen la base para determinar si un kit de reconstrucción in-frame está realmente completo.
