¿Gobernador, actuador o solenoide Cummins? Identifique primero el síntoma
2363
Índice
Generando índice...
Cuando el régimen del motor aumenta y disminuye inesperadamente, o el motor continúa funcionando después de dar la orden de parada, muchas consultas comienzan con una de estas dos afirmaciones:
“Necesitamos un regulador Cummins nuevo.”
o:
“¿Está averiado el solenoide de corte de combustible?”
Esa conclusión puede ser incorrecta.
Un regulador, un actuador y un solenoide de corte de combustible realizan funciones de control diferentes.
Sus funciones pueden resumirse de la siguiente manera:
- Un regulador mecánico detecta cambios en el régimen del motor y responde mediante un mecanismo de regulación mecánico.

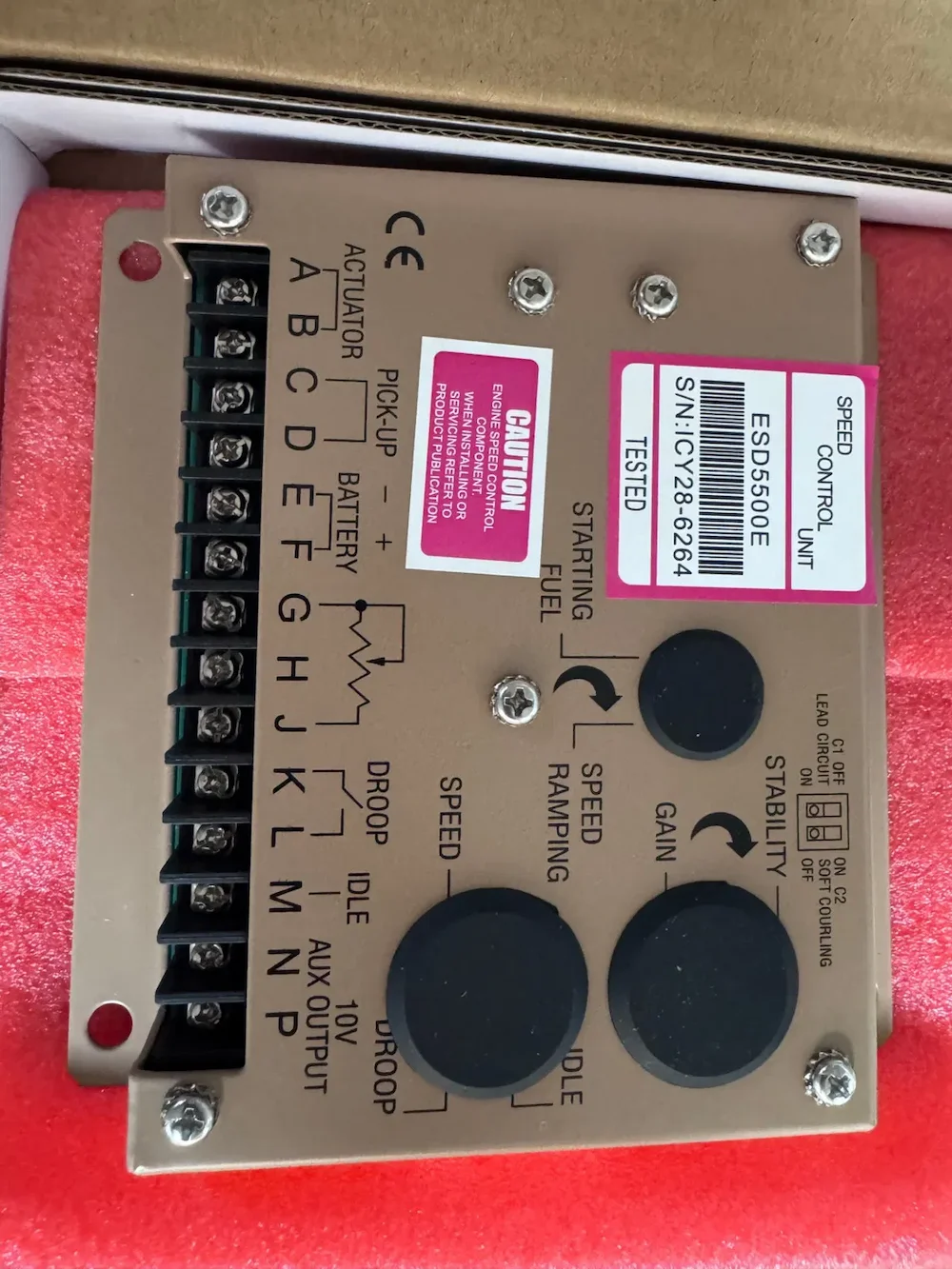

- Un regulador electrónico o controlador de velocidad compara la velocidad objetivo con la velocidad real y envía una orden de control.
- Un actuador convierte esa orden en movimiento mecánico y acciona el mecanismo de control de combustible.

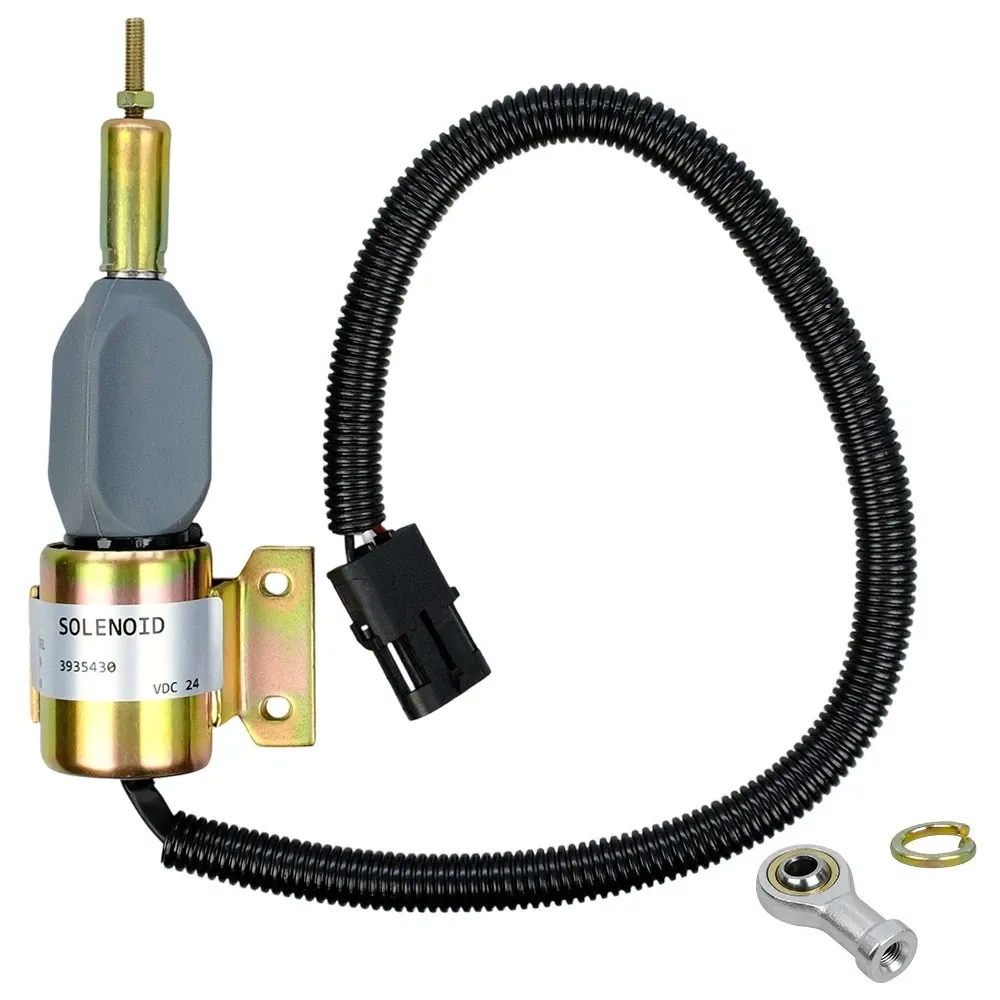

- Un solenoide de corte de combustible —también denominado solenoide de parada o solenoide de desconexión de combustible en algunos mercados— se utiliza principalmente para cambiar el motor entre las posiciones de funcionamiento y parada, en lugar de regular continuamente el régimen.
Por lo tanto, un régimen inestable y un motor que no se detiene son dos condiciones de fallo diferentes. Pedir una pieza basándose únicamente en la afirmación “hay un problema con el regulador” puede llevar fácilmente al comprador hacia el componente equivocado.
Este artículo está dirigido a compradores que buscan reguladores Cummins, actuadores, solenoides de corte de combustible y piezas de control relacionadas. Explica en qué se diferencian estos componentes, por qué varios síntomas habituales se confunden con frecuencia y por qué estas piezas no deben seleccionarse únicamente por su apariencia y sus conexiones.
Este artículo no proporciona procedimientos de diagnóstico, instrucciones de ajuste ni pruebas de lógica del cableado. Estas tareas deben ser realizadas por una organización de servicio cualificada.
Si un motor no responde a la orden normal de parada, siga el procedimiento de parada de emergencia especificado por el fabricante del equipo y póngase inmediatamente en contacto con un proveedor de servicio cualificado. No permita que el equipo siga funcionando mientras espera las piezas de sustitución. No desconecte el cableado, no bloquee la admisión de aire ni se acerque a componentes en movimiento, salvo que un procedimiento aprobado lo exija expresamente.
Confirme el sistema de combustible y de control de velocidad antes de elegir un regulador o actuador
Un regulador y un actuador no son la misma pieza, pero no necesariamente pertenecen a diseños de sistemas de combustible completamente independientes.
El término regulador puede referirse a un mecanismo mecánico de regulación de velocidad o a una función electrónica de control de velocidad. Normalmente, un actuador ejecuta la orden de control desplazando el eje del acelerador, la palanca de control u otro mecanismo de control de combustible de la bomba de combustible.
En un sistema de regulación puramente mecánico, los contrapesos centrífugos, los resortes y los varillajes mecánicos detectan y responden a los cambios de velocidad.
En un sistema de regulación electrónica, el sensor de velocidad, el regulador electrónico o controlador de velocidad y el actuador deben trabajar conjuntamente. Por lo tanto, la función de regulación y el actuador pueden formar parte del mismo sistema de control.
Otros motores utilizan sistemas de combustible completamente electrónicos, como CELECT, HPI o common rail. En estas plataformas, el régimen del motor y el control de la inyección suelen ser gestionados por el ECM junto con el sistema electrónico de combustible. No deben aplicarse directamente los criterios propios de un regulador mecánico tradicional o de un actuador externo de velocidad.
Sin embargo, la existencia de un componente reparable denominado actuador dentro de un sistema específico controlado electrónicamente debe confirmarse mediante el ESN y el catálogo de piezas. El término “completamente electrónico” por sí solo no basta para determinar la estructura de las piezas de servicio.
Antes de solicitar una cotización, identifique la configuración real del sistema de combustible y de control de velocidad en lugar de buscar una pieza únicamente bajo el término general “regulador”.
Cuando no esté claro el tipo de sistema, utilice el ESN y el número de pieza actual en lugar de describir la necesidad únicamente como “la pieza de control de velocidad del motor”.
Los síntomas habituales suelen atribuirse al componente equivocado
El motor de arranque hace girar el motor, pero este no enciende ni funciona
El solenoide de corte de combustible es una de las posibles áreas que deben inspeccionarse.
Si el solenoide no se desplaza a la posición de funcionamiento, la bomba de combustible puede no alcanzar la condición necesaria para suministrar combustible normalmente.
Sin embargo, el mismo síntoma también puede deberse a:
- La ausencia de tensión de funcionamiento en el solenoide
- La ausencia de una orden de arranque procedente del controlador
- Fallos del cableado o de los relés
- Que el ECM no habilite la inyección de combustible
- Problemas de suministro de combustible
- Otra condición de control o protección que impida el arranque
La cotización no debe limitarse inmediatamente a un solenoide de corte de combustible.
El motor arranca y vuelve a detenerse después de unos segundos
Este comportamiento puede parecer similar a una condición de no arranque total, pero las causas pueden ser diferentes.
Algunos diseños de solenoides utilizan funciones independientes de atracción y mantenimiento. Si el solenoide se desplaza durante el arranque pero no puede permanecer en la posición de funcionamiento después de desaparecer la señal de arranque, el problema puede estar relacionado con el circuito de mantenimiento, el cableado o la alimentación de control, y no necesariamente con el propio cuerpo del solenoide.
Una posibilidad que suele pasarse por alto es una parada de protección intencionada.
Un grupo electrógeno o una máquina industrial puede detener el motor en respuesta a:
- Baja presión de aceite
- Temperatura anormal del refrigerante
- Protección contra sobrevelocidad
- Entrada de parada de emergencia
- Otro interbloqueo de seguridad
En equipos modernos controlados electrónicamente, la parada también puede coordinarse entre el controlador OEM y el ECM.
En esa situación, el solenoide de corte de combustible puede estar simplemente ejecutando correctamente la orden de parada.
Antes de considerar defectuoso el solenoide, determine si ha fallado por sí mismo o si ha recibido una orden de parada válida del sistema de control.
El régimen del motor aumenta y disminuye
Un régimen inestable del motor tiene más probabilidades de estar relacionado con el regulador, el actuador o el circuito de realimentación de velocidad que con el solenoide de corte de combustible.
Entre las posibles causas también se incluyen:
- Un varillaje de control suelto o desgastado
- Un suministro de combustible inestable
- Problemas con la señal de velocidad
- Fallos en la salida del controlador
- Problemas de cableado o conectores
El síntoma no demuestra automáticamente que el cuerpo del regulador o del actuador esté desgastado o defectuoso.
El motor continúa funcionando después de una orden de parada
Esta es una condición relacionada con la seguridad que requiere atención inmediata.
Entre las posibles causas se incluyen:
- Un solenoide atascado en la posición de funcionamiento
- Alimentación continua procedente del controlador
- Contactos de relé soldados o atascados
- Cableado de control incorrecto
- Un varillaje mecánico de parada que no regresa completamente
La causa no debe diagnosticarse a distancia. Siga el procedimiento de parada de emergencia del fabricante del equipo y póngase en contacto con una organización de servicio cualificada.
Un solenoide de corte de combustible no puede seleccionarse únicamente por su apariencia
Un solenoide de corte de combustible tiene un estado definido con alimentación, un estado sin alimentación y un método específico de retorno mecánico.
Algunas aplicaciones utilizan un diseño en el que alimentar el solenoide lo desplaza a la posición de funcionamiento y la pérdida de alimentación lo devuelve a la posición de parada. También son posibles otras configuraciones de control, dependiendo del motor, la bomba de combustible y el sistema de control del equipo.
Dos solenoides pueden tener una forma exterior similar y la misma conexión de montaje, pero aun así diferir en:
- Dirección del movimiento
- Método de retorno
- Recorrido efectivo
- Posición con alimentación
- Posición sin alimentación
- Lógica de control
Instalar un solenoide incorrecto puede provocar:
- Una condición de no arranque
- Arranque seguido de una parada inmediata
- Imposibilidad de detener el motor mediante la orden de parada
Como el solenoide interviene tanto en el arranque como en la parada, no debe seleccionarse únicamente porque el conector, la rosca o la forma de montaje parezcan correctos.
El número de pieza oficial, el ESN y el diseño de seguridad del equipo actual deben comprobarse conjuntamente.
El diseño del varillaje también determina si un actuador encajará correctamente
Un regulador o actuador debe transmitir su movimiento mediante un sistema de varillaje, como bielas, varillas de tracción o brazos de control, hacia el eje del acelerador, la palanca de control u otro mecanismo de control de combustible de la bomba.
Este varillaje depende de:
- Longitud del brazo
- Ubicación del punto de conexión
- Dirección del movimiento
- Recorrido efectivo
- Geometría mecánica
Dos reguladores o actuadores pueden parecer casi idénticos, pero el motor puede seguir regulando incorrectamente el régimen si la geometría o el recorrido del varillaje no coinciden.
Antes de realizar el pedido, confirme:
- Si el varillaje debe sustituirse junto con el actuador
- Si la longitud del brazo de conexión coincide con la pieza original
- Si la ubicación del orificio de conexión es la misma
- Si la dirección del movimiento es correcta
- Si el recorrido efectivo coincide
- Si el actuador electrónico sigue accionando el mecanismo de control de la bomba de combustible mediante un varillaje mecánico
El mismo modelo de motor puede utilizar diferentes componentes de control
El modelo básico del motor normalmente no es suficiente para identificar un regulador, actuador o solenoide de corte de combustible específico.
La configuración final puede depender de:
- Tipo de sistema de combustible
- Número de pieza de la bomba de combustible
- Regulación mecánica o electrónica
- Régimen nominal del motor
- Tipo de controlador
- Aplicación del equipo
- Modificaciones o adaptaciones anteriores
Dos actuadores marcados ambos como 24 V pueden seguir siendo diferentes en:
- Posición de los orificios de montaje
- Dirección del eje de salida
- Recorrido efectivo
- Señal de control
- Aplicación de la bomba de combustible
El voltaje y la apariencia son únicamente información complementaria. No sustituyen la comprobación del número de pieza y de la configuración.
El alcance de una cotización no está estandarizado
Términos como kit de regulador, conjunto de actuador y kit de corte de combustible pueden describir alcances de suministro diferentes de un proveedor a otro.
Una cotización puede cubrir únicamente el componente principal o también puede incluir:
- Soportes
- Varillajes
- Sellos
- Elementos de montaje
- Accesorios eléctricos
Antes de aceptar una cotización, confirme exactamente si el precio indicado incluye el varillaje, las piezas de instalación y los sellos relacionados.
Si ya ha recibido una cotización pero no está seguro de lo que incluye, envíela junto con el ESN del motor para verificar el alcance antes de realizar el pedido.
Piezas originales o piezas de sustitución verificadas
Los reguladores y actuadores son componentes de precisión encargados del control y de la ejecución de las órdenes. Los solenoides de corte de combustible intervienen en el cambio del motor entre los estados de funcionamiento y parada.
Estas piezas no deben considerarse intercambiables basándose únicamente en su apariencia exterior y en las dimensiones de sus conexiones.
Al evaluar una opción de sustitución, compruebe:
- Dirección del movimiento
- Recorrido efectivo
- Compatibilidad de la señal de control
- Posición con alimentación
- Posición sin alimentación
- Comportamiento de retorno
- Compatibilidad con la bomba de combustible
- Compatibilidad con el controlador
Para grupos electrógenos de funcionamiento continuo, equipos de minería y sistemas críticos de alimentación de respaldo, las piezas originales u opciones de sustitución verificadas con respecto a la configuración real de la bomba de combustible y del controlador suelen representar la alternativa de menor riesgo.
Información que debe proporcionar antes de realizar el pedido
Proporcione la siguiente información básica:
- ESN del motor
- CPL
- Marca del equipo y modelo completo
- Aplicación
- Placa de datos de la bomba de combustible
- Número de pieza de la bomba de combustible
Para un sistema de regulación electrónica, proporcione también:
- Modelo del ECM
- Modelo del regulador electrónico o controlador de velocidad
- Modelo del controlador del grupo electrógeno
- Voltaje del sistema
- Número de pieza original
- Fotografías de la pieza instalada
- Fotografías de los conectores
- Fotografías de los soportes
- Fotografías del varillaje
La descripción del fallo debe indicar claramente si el motor:
- No arranca
- Arranca y después se detiene
- Funciona a un régimen inestable
- No responde a la orden normal de parada
Cómo ayuda ZEB Power en la identificación de piezas
ZEB Power utiliza el ESN del motor, el CPL, la información de la bomba de combustible o del controlador, el número de pieza actual y fotografías físicas para verificar la pieza aplicable.
El síntoma comunicado ayuda a determinar si la consulta está relacionada principalmente con el control de velocidad, el accionamiento o el control de parada, pero el síntoma por sí solo no se utiliza para confirmar un número de pieza.
El diagnóstico final de la causa del fallo, la verificación de la lógica de funcionamiento del solenoide de corte de combustible y el ajuste del varillaje siguen siendo responsabilidad del técnico que realiza el servicio en el lugar de trabajo.
Envíe el ESN del motor y el CPL, la placa de datos de la bomba de combustible, el modelo del controlador, una descripción detallada del fallo, las marcas visibles y fotografías claras del componente actual. Le ayudaremos a confirmar la pieza correcta y el alcance del kit.
Preguntas frecuentes
El motor de arranque hace girar el motor, pero este no enciende ni funciona. ¿Es necesario sustituir el solenoide de corte de combustible?
No necesariamente.
El fallo también puede estar relacionado con la alimentación de control, el cableado, el relé, el suministro de combustible o una condición del ECM que esté impidiendo la inyección. El técnico debe confirmar primero si el solenoide se mueve y si recibe la orden correcta.
El motor arranca y se detiene después de unos segundos. ¿Está averiada la bobina de mantenimiento del solenoide?
Solo algunos solenoides de corte de combustible utilizan bobinas independientes de atracción y mantenimiento.
Este síntoma por sí solo no demuestra que la bobina de mantenimiento haya fallado. También deben comprobarse la alimentación de control, el cableado, los relés y la posibilidad de una parada de seguridad intencionada.
¿Un régimen inestable significa que el cuerpo del regulador o del actuador está defectuoso?
No necesariamente.
El varillaje, el suministro de combustible, la señal de velocidad, la salida del controlador, el cableado y los conectores pueden producir síntomas similares. Una organización de servicio cualificada debe realizar las pruebas en el lugar de trabajo y aislar la causa del fallo.
¿Los motores completamente electrónicos siguen necesitando un regulador tradicional o un actuador externo de velocidad?
Normalmente no utilizan la misma configuración de control que un sistema de regulación mecánico o electrónico independiente.
En las plataformas CELECT, HPI y common rail, el control del régimen y de la inyección suele integrarse mediante el ECM y el sistema electrónico de combustible. Sin embargo, los componentes reparables del motor específico deben seguir confirmándose mediante el ESN y el catálogo de piezas.
¿Qué debe hacerse si el motor continúa funcionando después de la orden de parada?
Trátelo como una condición relacionada con la seguridad.
Siga el procedimiento de parada de emergencia especificado por el fabricante del equipo y póngase inmediatamente en contacto con una organización de servicio cualificada. No desconecte el cableado ni intente realizar otra intervención manual insegura.
¿Puede sustituirse un solenoide de corte de combustible por una pieza universal con la misma conexión?
No es recomendable.
Las posiciones con y sin alimentación, el método de retorno, la dirección del movimiento y la lógica de funcionamiento pueden ser diferentes incluso cuando la conexión exterior parezca igual.
¿Puede un actuador de 24 V sustituir directamente a otro actuador de 24 V?
El voltaje por sí solo no es suficiente.
El patrón de montaje, la dirección del eje de salida, el recorrido, la señal de control y la bomba de combustible aplicable también deben coincidir.
