Руководство по выбору выпускного коллектора Cummins: положение турбины, ряд цилиндров и EGR

Когда в двигателе появляется утечка выхлопных газов, ненормальный шум или трещина в выпускном коллекторе, первый запрос часто сводится просто к «выпускному коллектору Cummins». Некоторые покупатели добавляют, что турбокомпрессор установлен сзади, но даже это оставляет множество возможных конфигураций.

Небольшое изменение положения турбокомпрессора может сместить маслоподающую магистраль, маслосливную магистраль, впускное соединение и выпускной патрубок относительно их исходных положений. Коллектор по-прежнему может правильно крепиться к головке блока цилиндров, но окружающие трубы и кронштейны уже не будут совмещаться. Речь идёт не только о том, можно ли установить деталь; необходимо также убедиться, что вся компоновка выпускной системы остаётся правильной.

V-образные двигатели добавляют ещё один уровень сложности. Каждый ряд цилиндров обычно использует собственный выпускной коллектор, при этом обе стороны могут выглядеть похоже, но иметь разные направления каналов, соединения коллектора или номера деталей. Поэтому покупателю необходимо точно определить ряд цилиндров, а не предполагать, что левый и правый коллекторы взаимозаменяемы.

Это руководство предназначено для покупателей, закупающих выпускные коллекторы Cummins и связанные с ними крепёжные и соединительные элементы со стороны выпуска. В нём объясняется, как положение турбокомпрессора, расположение ряда цилиндров, конфигурация EGR, секционная конструкция и состояние фланцев влияют на правильный подбор детали.

Диагностика трещин, исправление фланцев, момент затяжки болтов, проверка герметичности и решения о повторном использовании выходят за рамки данной статьи и должны выполняться квалифицированной ремонтной мастерской с использованием применимой сервисной информации.

Общее положение турбокомпрессора не подтверждает его фактический вылет

Такие описания, как переднее, заднее или центральное расположение турбокомпрессора, указывают только его общее положение.

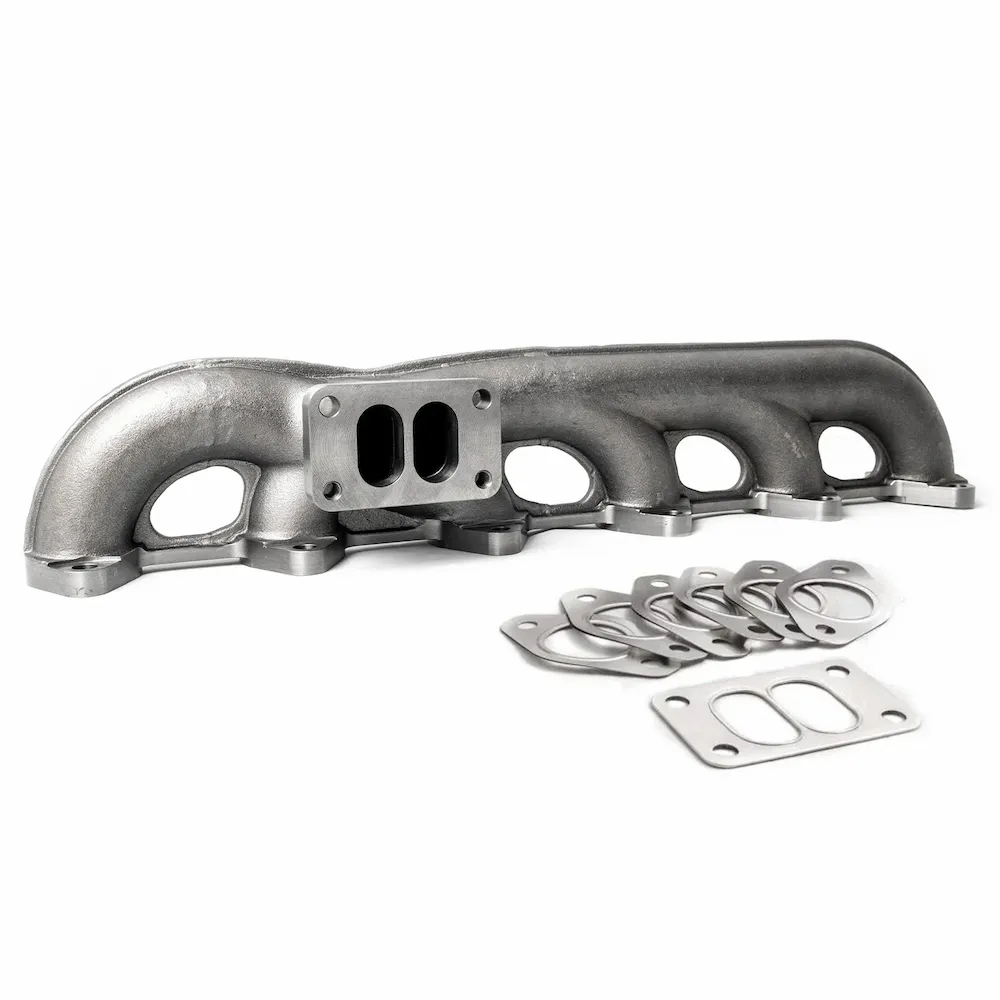

Фактическое соответствие также зависит от высоты, продольного положения, бокового смещения, направления выхода и угла установки фланца турбокомпрессора, а также от того, соединяется ли турбокомпрессор непосредственно с коллектором или через отдельный адаптер.

Эти различия могут казаться небольшими, но они способны сместить турбокомпрессор настолько, что это повлияет на маслоподающую магистраль, маслосливную магистраль, впуск компрессора, выпускной патрубок и окружающие кронштейны.

Сменный коллектор может правильно крепиться к головке блока цилиндров, но при этом устанавливать турбокомпрессор в неправильное положение относительно существующей компоновки оборудования.

По этой причине запрос должен включать не только фотографию со стороны головки блока цилиндров. Наиболее полезны изображения всего коллектора, соединения турбокомпрессора спереди и сбоку, а также турбокомпрессора с установленными окружающими трубами и кронштейнами.

Такие изображения дают гораздо больше информации, чем описание вроде «задний турбокомпрессор».

V-образные двигатели требуют точного определения ряда цилиндров

На V-образном двигателе каждый ряд цилиндров обычно отводит выхлопные газы через отдельный коллектор, прежде чем поток попадёт в собственный или общий турбокомпрессор, сборник или далее в выпускную систему.

Два коллектора могут иметь разные номера деталей из-за различий в направлении каналов, соединении с турбокомпрессором или сборником, трассировке EGR, положении труб, расположении кронштейнов или доступном монтажном пространстве.

Поэтому никогда не следует предполагать, что левая и правая стороны взаимозаменяемы.

Точный ряд цилиндров должен определяться по соответствующему каталогу деталей, маркировке оборудования или сервисной информации. Bank 1 и Bank 2 не всегда соответствуют одной и той же ориентации слева-справа на разных двигателях, поэтому сторону нельзя определять только по тому, что кажется левым или правым при взгляде на машину спереди.

У рядных двигателей нет проблемы левого и правого ряда цилиндров, однако текущая установка всё равно имеет значение, если турбокомпрессор, выпускная труба или опорные кронштейны ранее модифицировались.

Порт EGR является частью полной конфигурации системы контроля выбросов

Некоторые двигатели Cummins используют охлаждаемую систему EGR, турбокомпрессор с изменяемой геометрией и систему доочистки выхлопных газов как части единой согласованной стратегии контроля выбросов.

В таких конфигурациях отвод EGR на выпускном коллекторе или связанном выпускном соединении является частью общего тракта управления воздухом и выбросами. Это не отдельное отверстие, которое можно добавлять, заглушать или удалять только исходя из внешнего вида.

Одно и то же семейство двигателей может иметь несколько версий коллектора в зависимости от уровня экологических требований, применения оборудования и CPL. Одна версия может иметь соединение EGR, другая — нет, а третья может располагать отвод EGR на отдельной трубе или адаптере.

Расположение датчиков и портов давления также может различаться.

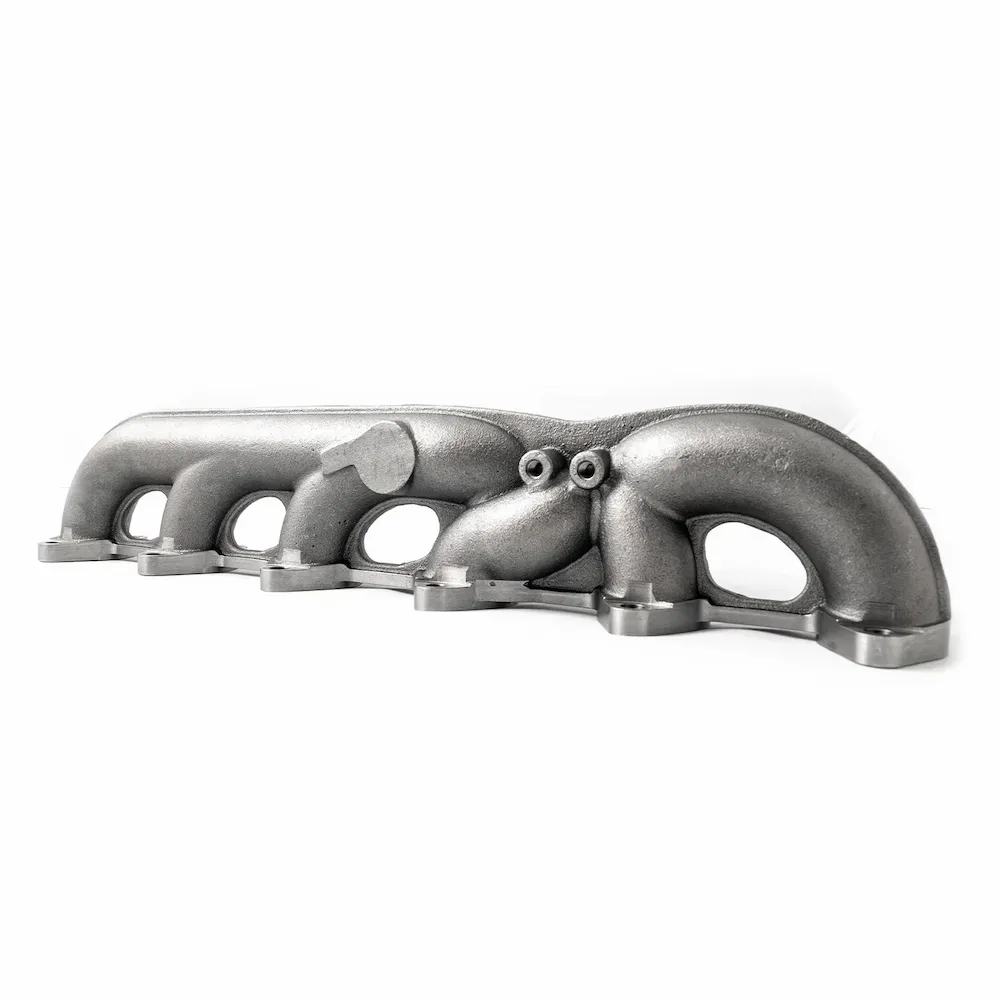

Неиспользуемый выступ или порт не следует автоматически считать ненужным отверстием EGR. Он может использоваться для контроля давления выхлопных газов, температуры выхлопных газов, датчика, трубки, заглушки, адаптера или другой функции мониторинга.

Поэтому два внешне похожих коллектора не следует переделывать из одной конфигурации в другую путём сверления или заглушки портов. Покупатель должен подтвердить, использует ли двигатель EGR, и определить, что подключено к каждому порту на оригинальной детали.

Секционный коллектор не гарантирует, что каждая секция продаётся отдельно

Выпускные коллекторы Cummins могут иметь цельную или секционную конструкцию.

Секционный коллектор может включать переднюю, центральную, заднюю или другие секции. Соседние секции могут соединяться через фланец, скользящее соединение, втулку, уплотнение или другой тип соединения, который обеспечивает герметичность и одновременно допускает относительное перемещение при тепловом расширении.

Если одна секция треснула, это не означает автоматически, что заказывать нужно только эту отливку.

Покупателю всё равно необходимо подтвердить, доступна ли эта секция как отдельная сервисная деталь, остаются ли пригодными соседние секции, находится ли соединение или скользящая посадка в допустимом состоянии, требуется ли замена межсекционных уплотнений и соответствует ли секция с креплением турбокомпрессора исходной конфигурации.

Секционная конструкция означает лишь то, что коллектор состоит из нескольких частей. Она не гарантирует, что каждую часть можно приобрести отдельно или что замена одной секции восстановит герметичность всей системы.

Перед разборкой сохраните фотографии всего узла и отметьте направления передней, задней части, турбокомпрессора и ряда цилиндров. После разъединения коллектора фотография одной снятой секции может легко потерять монтажный контекст, необходимый для идентификации.

Состояние фланца может иметь такое же значение, как и очевидная трещина

Выпускной коллектор постоянно подвергается воздействию горячих выхлопных газов и повторяющихся температурных циклов.

Видимая трещина является одним из видов повреждения, но поверхности фланцев со стороны головки блока цилиндров и турбокомпрессора также могут деформироваться так, что это сложно определить только по внешнему виду. Это может повлиять на нагрузку на прокладку и герметичность.

Результатом могут стать утечка выхлопных газов, чёрные следы сажи, преждевременный выход прокладки из строя, повторяющиеся проблемы со шпильками или болтами либо продолжающаяся утечка после установки нового коллектора.

Видимая трещина сама по себе не доказывает, что единственной причиной был материал отливки. Монтажные напряжения, опора турбокомпрессора, положение соседних труб, состояние шпилек и механическая обработка при предыдущем ремонте также могут способствовать возникновению проблемы.

Фактическую причину и состояние уплотнительных поверхностей должна определять ремонтная мастерская после разборки и осмотра.

Литейный номер помогает при идентификации, но не всегда является номером детали для заказа

Выпускные коллекторы часто имеют крупный и хорошо заметный литейный номер, поэтому во многих запросах этот номер используется как будто это номер сервисной детали.

Эти номера не всегда совпадают.

Одна базовая отливка может иметь различную механическую обработку, порты, резьбы, варианты EGR, датчики или обработку фланца турбокомпрессора. Поэтому одна и та же отливка может соответствовать нескольким сервисным конфигурациям.

Другие видимые маркировки могут быть знаками поставщика, кодами модели, производственными кодами или маркировкой партии.

Литейный номер полезен для сужения поиска, но окончательный заказ всё равно следует проверять по ESN, текущей конфигурации, полным фотографиям и официальному каталогу деталей.

Если старый номер сервисной детали отсутствует, предоставьте литейный номер как дополнительную информацию, а не переносите его напрямую в заказ на закупку.

Коммерческое предложение на коллектор не означает автоматически полный объём ремонта

Поставщики не всегда одинаково используют термины Выпускной коллектор, Коллектор в сборе и Комплект коллектора.

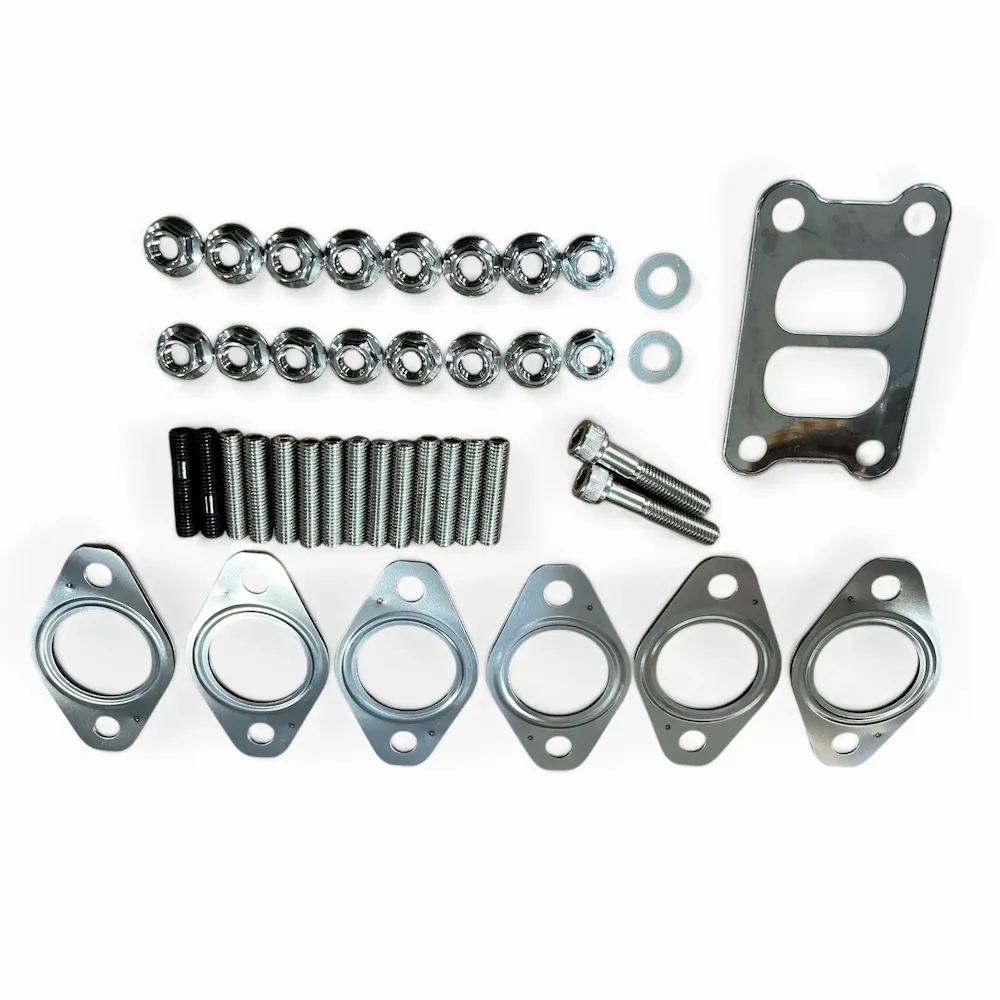

Одно коммерческое предложение может включать только корпус коллектора. Другое может также включать прокладку головки блока цилиндров, уплотнение между секциями, шпильки, гайки, проставки или крепёж со стороны турбокомпрессора.

Перед принятием коммерческого предложения подтвердите, требуется ли левый или правый ряд цилиндров, одна секция или полный узел, правильная версия портов EGR и датчиков, а также входят ли прокладки, уплотнения и крепёж.

Если ремонт также затрагивает опору турбокомпрессора, выпускную трубу, хомут или другую соединительную деталь, рассматривайте их как отдельные позиции, если они явно не указаны в коммерческом предложении.

Уточнение этого объёма до заказа снижает риск получить коллектор, но всё ещё не иметь деталей, необходимых для завершения установки.

Если у вас уже есть коммерческое предложение, но вы не можете определить его состав, отправьте предложение, ESN, CPL и фотографии оригинальной детали в ZEB Power для построчной проверки BOM перед размещением заказа.

Качественная альтернатива должна соответствовать не только схеме расположения болтов

Совпадение конфигурации — лишь первый этап при оценке качественного альтернативного выпускного коллектора.

Поставщик должен иметь возможность указать соответствующий номер сервисной детали или перекрёстную ссылку, подтверждённый диапазон двигателей или применений, а также подтвердить, были ли проверены текущие ESN, CPL, ряд цилиндров и конфигурация EGR.

Даже если монтажные отверстия и положение турбокомпрессора выглядят правильными, долгосрочные характеристики всё равно могут отличаться.

Выпускной коллектор работает при высокой температуре и подвергается повторяющимся тепловым циклам. К важным факторам качества относятся стабильность материала отливки и толщины стенок, обработка фланца со стороны головки блока цилиндров, положение и угол фланца турбокомпрессора, совмещение выпускных каналов, качество межсекционных соединений или скользящих посадок, точность резьбы портов EGR и датчиков, стабильность размеров между партиями, а также гарантийные и рекламационные процедуры поставщика.

Эти различия могут не проявиться в день установки, но со временем способны повлиять на герметичность, тепловые напряжения и устойчивость к образованию трещин.

Для генераторных установок непрерывного действия, горнодобывающего оборудования и машин с высокой стоимостью доступа затраты на повторную разборку, повторное выравнивание турбокомпрессора и простой могут значительно превышать первоначальную разницу в цене между коллекторами.

Если вы сравниваете новые оригинальные детали и качественные альтернативные варианты, предоставьте ESN, CPL, ряд цилиндров, конфигурацию EGR и условия эксплуатации. ZEB Power может помочь проверить доступные на данный момент варианты поставки.

Как ZEB Power помогает с подбором и поставкой выпускных коллекторов

ZEB Power поставляет выпускные коллекторы Cummins и связанные с ними соединительные детали со стороны выпуска для строительной техники, горнодобывающего оборудования, генераторных установок и промышленного оборудования.

На основании ESN, CPL, конфигурации двигателя, ряда цилиндров, положения турбокомпрессора, конфигурации EGR, старого номера сервисной детали или литейного номера и полных фотографий установки мы можем помочь проверить:

• Цельные и секционные выпускные коллекторы;
• Передние, центральные и задние секции коллектора;
• Коллекторы левого и правого рядов цилиндров;
• Версии коллектора с креплением турбокомпрессора;
• Версии коллектора для конфигураций EGR;
• Прокладки и уплотнения выпускного коллектора;
• Шпильки, гайки, проставки и соединительные детали;
• Крепёж и соединительные элементы со стороны турбокомпрессора;
• Состав ремонтного комплекта или узла;
• Новые оригинальные и подтверждённые качественные альтернативные варианты.

Анализ причин образования трещин, оценка фланцев, возможность повторного использования секций и объём ремонта должны определяться сервисным специалистом после осмотра.

Роль ZEB Power заключается в том, чтобы после определения ремонтной потребности убедиться, что коллектор, ряд цилиндров, положение турбокомпрессора, порты EGR и связанный крепёж относятся к одной и той же конфигурации.

Отправьте ESN и CPL двигателя, полную модель оборудования, точный ряд цилиндров, конфигурацию EGR, старый номер детали или литейный номер и полные фотографии установки. ZEB Power может помочь подтвердить правильный номер детали коллектора и объём коммерческого предложения.

Часто задаваемые вопросы

Можно ли взаимозаменять выпускные коллекторы левого и правого рядов цилиндров на V-образном двигателе?

Не следует считать их взаимозаменяемыми. Направление каналов, соединение с турбокомпрессором или сборником и доступное монтажное пространство могут различаться. Подтвердите точный ряд цилиндров по ESN и каталогу деталей.

Почему описания «задний турбокомпрессор» недостаточно для идентификации коллектора?

Заднее расположение описывает только общее положение. Высота фланца, вылет, направление выхода и конструкция адаптера всё ещё могут изменять положение турбокомпрессора и окружающих магистралей.

Можно ли заменить только повреждённую секцию секционного коллектора?

Это зависит от уровня поставки сервисных деталей и состояния соседних соединений, уплотнений и секций. Секционная конструкция не гарантирует, что каждая секция продаётся отдельно.

Можно ли использовать литейный номер на старом коллекторе напрямую для заказа?

Он полезен для сужения поиска, но может не быть номером сервисной детали. Проверьте его по ESN, полной конструкции и официальному каталогу деталей.

Доказывает ли продолжающаяся утечка после установки, что новый коллектор неисправен?

Утечка также может быть связана с прокладкой, шпилькой, поверхностью фланца, соединением между секциями, опорой турбокомпрессора или монтажным напряжением. Ремонтная мастерская должна проверить всю систему герметизации.

Можно ли подготовить коммерческое предложение без старого номера детали?

Да. Первоначальный подбор можно выполнить по ESN, CPL, точному ряду цилиндров, положению турбокомпрессора, конфигурации EGR, литейному номеру и полным фотографиям. Если существует несколько версий, всё равно может потребоваться дополнительная информация об интерфейсе или размерах.
