Как подобрать нужные запчасти Cummins по ESN, CPL или номеру детали

При подборе запчастей для двигателей Cummins большинство покупателей начинают с модели двигателя — 6BT, QSB6.7, NT855, KTA19, QSK60 — и задают вопрос вроде: «Есть ли у вас форсунки, поршни, вкладыши или комплект для капитального ремонта этого двигателя?»

Однако на практике одной модели двигателя обычно недостаточно. В одной и той же серии двигателей Cummins могут использоваться разные версии деталей в зависимости от производственной партии, области применения, номинальной мощности, экологического исполнения, номера CPL или ранее выполненного ремонта либо восстановления. Если заказывать только по названию модели, можно получить детали, которые не подходят, не соответствуют спецификации или поставлены не в полном комплекте, что иногда напрямую влияет на результат ремонта.

Для уверенного подбора правильных запчастей Cummins наиболее надежно использовать совокупность следующих данных:

• ESN (серийный номер двигателя)
• CPL (перечень контрольных деталей)
• Номер детали
• Фотография заводской таблички двигателя
• Фотография старой детали
• Имеющийся перечень деталей

В этом руководстве объясняется, какую функцию выполняют ESN, CPL и номера деталей, где их найти и какие данные следует подготовить в зависимости от конкретной ситуации закупки, чтобы сократить лишнюю переписку и избежать заказа неподходящей детали.

Почему одной модели двигателя недостаточно для заказа правильной детали

Часто предполагают, что, зная модель двигателя — 6BT, QSB6.7, KTA19 или NT855, — можно подтвердить любую необходимую деталь. На практике модель указывает только на серию двигателя, но не на точную конфигурацию конкретного агрегата.

Рассмотрим, например, KTA19. Он применяется в горнодобывающей технике, генераторных установках, судовых установках и промышленных силовых системах. В зависимости от применения, номинальной мощности, топливной системы, системы охлаждения, конфигурации форсунок и даже некоторых внутренних компонентов исполнение может различаться. То же относится к двигателям средней рабочей объёмности, таким как 6BT или QSB6.7: различия по производителю (DCEC и XCEC), году выпуска и применению могут означать, что детали не являются полностью взаимозаменяемыми даже в пределах одной модельной линейки.

Модель двигателя — хороший исходный ориентир для сужения поиска, но её недостаточно для окончательного оформления заказа. Для критически важных деталей, включая форсунки, поршни, гильзы, вкладыши, прокладки, уплотнения и комплекты для капитального ремонта, следует дополнительно подтвердить ESN, CPL, номер детали или предоставить фотографию заводской таблички.

Что такое ESN Cummins и почему он важен для подбора деталей?

ESN означает Engine Serial Number — серийный номер, идентифицирующий конкретный двигатель Cummins, а не модельную линейку, к которой он относится.

Одна модель двигателя может включать тысячи агрегатов, а ESN указывает на один конкретный двигатель. Имея четко читаемый ESN, поставщик может определить фактическую конфигурацию двигателя, правильный перечень деталей и применимые компоненты для технического обслуживания или капитального ремонта, не полагаясь только на название модели.

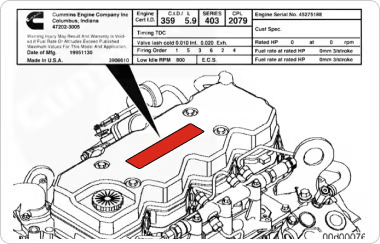

Где найти ESN

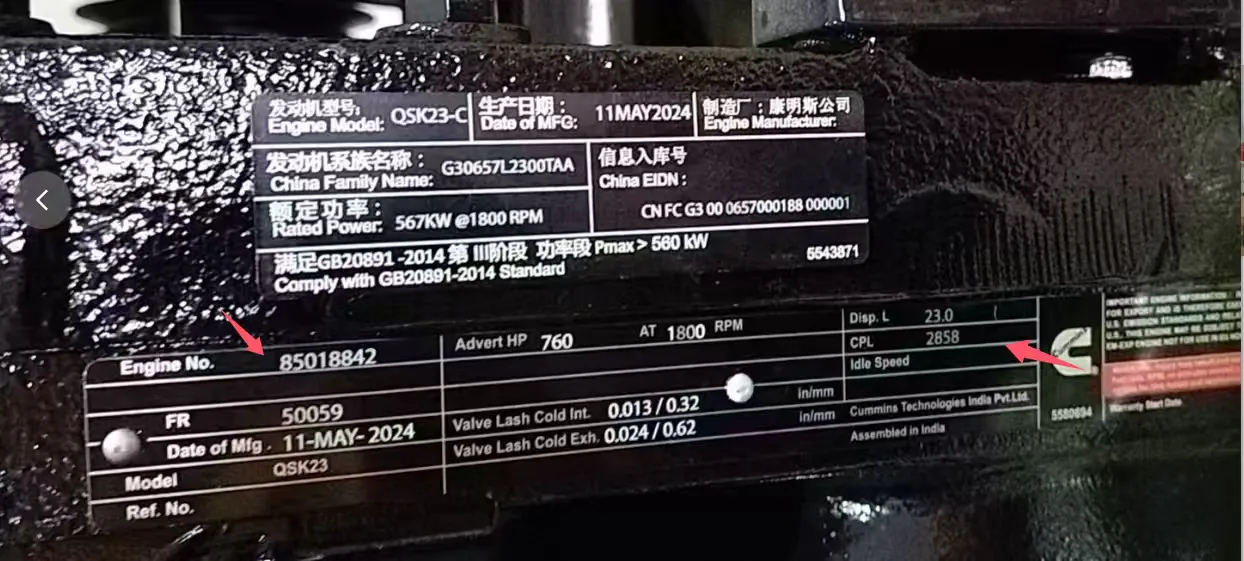

• Заводская табличка двигателя
• Рядом с клапанной крышкой
• На боковой стороне блока цилиндров
• На боковой стороне двигателя генераторной установки
• Исходная документация на оборудование или руководство по двигателю
• Предыдущие документы о закупках или техническом обслуживании

ESN двигателей Cummins обычно состоит из 8 цифр. Если полученный серийный номер имеет необычную длину, содержит неразборчивые символы или выглядит неполным, его следует перепроверить до использования при заказе деталей. Если табличка изношена, повреждена или покрыта загрязнениями, обычно достаточно нескольких фотографий с разных ракурсов.

Что такое номер CPL и чем он отличается от ESN?

CPL означает Control Parts List — код, связанный с конкретной конфигурацией двигателя и используемый для определения сочетания основных компонентов, с которыми двигатель был изготовлен.

Если ESN является уникальным идентификатором двигателя, то CPL скорее описывает группу конфигурации, к которой он относится. CPL особенно полезен для:

• Подбора комплекта для капитального ремонта
• Определения конфигурации форсунок
• Подбора сочетаний поршней и гильз
• Определения компонентов топливной системы
• Определения исполнений для генераторных установок и строительной техники

При этом CPL не всегда может полностью заменить ESN. Надежнее предоставить оба номера, чтобы перекрестно проверить конфигурацию двигателя и совместимость деталей, особенно при определении подходящей версии комплекта для капитального ремонта.

Что такое номер детали и почему это самый прямой способ подбора?

Для конкретного компонента номер детали обычно является самым прямым способом подтверждения потребности. По точному номеру поставщик, как правило, может значительно быстрее определить наименование, спецификацию, наличие на складе и наличие заменяющей или обновленной версии, чем по одному описанию.

Фраза «мне нужна форсунка Cummins» оставляет слишком много возможностей для ошибки; указание точного номера форсунки сразу сужает поиск.

Однако и номер детали не является безошибочным ориентиром. Снятая с оборудования деталь изначально может быть неоригинальной — например, это уже может быть аналог, установленный при предыдущем ремонте. В таком случае нанесенный на нее номер не совпадет с исходным OEM-номером. Если у вас есть только номер со старой детали, его следует дополнить данными с заводской таблички двигателя, ESN или фотографией самой детали.

Как совместно используются ESN, CPL и номер детали

Кратко:

• Стандартные расходные материалы (фильтры, ремни, датчики, водяные насосы) — обычно достаточно номера детали или модели двигателя
• Критически важные компоненты (форсунки, поршни, гильзы, вкладыши, прокладки, уплотнения коленчатого вала, комплекты для капитального ремонта) — по возможности предоставьте ESN, CPL, номер детали и фотографию заводской таблички
• Полные комплекты для капитального ремонта (для ремонта верхней части, ремонта без снятия двигателя или полного капитального ремонта) — наиболее надежно предоставить ESN, CPL и имеющийся перечень деталей, поскольку состав комплекта зависит от объема восстановления

Какие данные подготовить в зависимости от ситуации закупки

Разные покупатели решают разные задачи, поэтому приоритетная информация зависит от конкретной ситуации.

Замена одной детали

Заменяете форсунку, водяной насос, стартер, фильтр или ремень? Начните со следующего: номер детали + модель двигателя + ESN + фотография старой детали. Такое сочетание позволяет быстрее всего проверить наличие, существование подходящего аналога и необходимость дополнительного подтверждения версии.

Планирование капитального ремонта двигателя

В первую очередь подготовьте: модель двигателя + ESN + CPL + фотографию заводской таблички + требуемый тип ремонта (верхняя часть, без снятия двигателя или полный капитальный ремонт) + имеющийся перечень деталей. Комплект для капитального ремонта нельзя точно определить только по модели: разные CPL и объемы восстановления требуют разного состава комплекта.

Формирование запаса деталей для горнодобывающего парка

В первую очередь подготовьте: перечень оборудования + перечень моделей двигателей + список ESN + перечень часто используемых деталей + ориентировочное количество + предпочтение оригинальных деталей или аналогов. Горнодобывающие предприятия обычно решают не только одну ремонтную задачу; они также заранее создают запас фильтров, ремней, форсунок, прокладок, вкладышей и комплектов для капитального ремонта.

Обслуживание генераторных установок

В первую очередь подготовьте: модель генераторной установки + модель двигателя + ESN + наработка в часах + график технического обслуживания + необходимые детали. Для резервных источников питания, центров обработки данных, заводов и генераторных установок на горнодобывающих объектах надежность и плановое обслуживание обычно важнее скорости, поэтому предварительное подтверждение критически важных деталей и запаса расходных материалов оправдано.

Оптовые запросы от ремонтных мастерских и продавцов деталей

Можно сразу предоставить: перечень деталей + номер детали + количество + модель двигателя + требование по оригиналу/аналогу + требуемый срок поставки. Если какой-либо номер в перечне вызывает сомнения, фотография заводской таблички или старой детали поможет сократить последующую переписку.

Какие детали Cummins требуют наиболее тщательного подбора?

Даже небольшое несоответствие несет разный уровень риска для разных деталей.

Детали повышенного риска (требуют тщательной проверки): форсунки, поршни, поршневые кольца, гильзы цилиндров, шатунные вкладыши, коренные вкладыши, упорные полукольца, прокладки головки блока цилиндров, сальники коленчатого вала, компоненты головки блока цилиндров, топливные насосы, турбокомпрессоры и комплекты для капитального ремонта. Эти детали тесно связаны с конфигурацией двигателя, CPL, номинальной мощностью или версией восстановления, поэтому заказывать их только по приблизительному совпадению модели рискованно.

Более стандартные позиции технического обслуживания: масляные, топливные и воздушные фильтры, ремни, некоторые уплотнения и датчики. Даже для них при оптовом заказе или снабжении парка техники стоит предоставить номер детали или фотографию заводской таблички, чтобы сохранить единообразие спецификаций.

Что делать, если нет ESN, CPL или номера детали

На практике не у каждого покупателя сразу есть полный набор данных. В таком случае восполняйте информацию в следующем порядке:

1. Сначала отправьте фотографию заводской таблички двигателя — даже если вы не знаете, как её читать, по фотографии обычно можно определить модель, ESN, CPL и другие видимые данные
2. Затем отправьте фотографию старой детали — это особенно полезно для форсунок, водяных насосов, стартеров, турбокомпрессоров, корпусов фильтров и компонентов головки блока цилиндров, где важны конструкция и посадочные параметры
3. Добавьте сведения об оборудовании — марку, модель, область применения и место установки двигателя. Эти сведения не заменяют ESN, но значительно сужают диапазон вариантов
4. Опишите симптомы — затрудненный запуск, черный дым, утечки масла, перегрев, низкое давление масла или необычный шум. Они не позволяют напрямую определить номер детали, но указывают на систему, в которой, вероятнее всего, возникла неисправность
5. При необходимости подтвердите данные после разборки — для комплектов капитального ремонта, вкладышей и поршнево-гильзовых групп при действительно недостаточной информации фактические размеры и спецификации может потребоваться подтвердить после демонтажа деталей, но до оформления заказа

Как ZEB Power помогает подтвердить правильность подбора деталей Cummins

ZEB Power поставляет запчасти для дизельных двигателей Cummins, Perkins и Caterpillar. Направление Cummins охватывает строительную и горнодобывающую технику, генерацию электроэнергии, промышленные силовые установки, ремонтные мастерские, продавцов деталей и отдельные судовые применения.

В рамках подбора мы помогаем подтвердить:

• Правильность номера детали
• Совместимость модели двигателя и детали
• Необходимость дополнительной проверки ESN или CPL
• Тип комплекта для капитального ремонта: для верхней части, без снятия двигателя или полный
• Наличие оригинальных деталей или высококачественных аналогов
• Пригодность детали для двигателей производства DCEC, XCEC или CCEC

Мы поставляем оригинальные детали для всей линейки DCEC, CCEC и XCEC, а также предлагаем высококачественные аналоги для двигателей средней и малой рабочей объёмности, когда особенно важны стоимость и срок поставки. В число регулярно поставляемых позиций входят форсунки, поршни и гильзы, коренные и шатунные вкладыши, комплекты прокладок, сальники коленчатого вала, топливные и водяные насосы, стартеры и генераторы, фильтры и ремни, а также комплекты для ремонта верхней части, ремонта без снятия двигателя и полного капитального ремонта.

Не знаете, какие данные отправить? Пришлите модель двигателя, фотографию заводской таблички или старой детали, и мы поможем подтвердить соответствие до подготовки коммерческого предложения.

Шаблон запроса: какие данные отправить для точного расчета

Запрос в следующем формате помогает быстрее получить более точное коммерческое предложение:

Запрос на запчасти Cummins:

• Модель двигателя:
• ESN / серийный номер двигателя:
• Номер CPL:
• Номер детали:
• Наименование детали:
• Количество:
• Область применения:
• Предпочтение: оригинал или аналог:
• Фотография заводской таблички двигателя:
• Фотография старой детали:
• Требования к поставке:

У вас нет всей информации? Это не проблема — начните с того, что имеется, даже если это только фотография заводской таблички или старой детали. Для критически важных компонентов и комплектов для капитального ремонта следует подтвердить совместимость до подготовки предложения, чтобы не получить деталь, которая не подойдет из-за различий модели, конфигурации или версии.

Соберите имеющиеся данные по приведенному выше шаблону, и мы ответим подтвержденным коммерческим предложением.

Часто задаваемые вопросы

1. Можно ли заказать детали Cummins без ESN?

Да, но точность подбора снизится. Как минимум постарайтесь предоставить модель двигателя, CPL, номер детали, фотографию заводской таблички или старой детали. Для форсунок, вкладышей, поршней, гильз и комплектов для капитального ремонта настоятельно рекомендуется указать ESN.

2. Может ли CPL заменить ESN?

CPL помогает подтвердить конфигурацию двигателя, особенно для комплектов капитального ремонта и внутренних компонентов, но не всегда полностью заменяет ESN. Наиболее надежный результат дает предоставление обоих номеров.

3. Можно ли подготовить предложение только по номеру детали?

Да, если номер детали точный. Однако если он считан со старой детали, которая сама может быть аналогом, для проверки стоит дополнительно предоставить сведения о двигателе и фотографию детали.

4. Почему для одной модели Cummins используются разные детали?

Потому что одна серия двигателей может применяться в разных областях — строительной технике, генераторных установках, судовых двигателях и промышленных силовых системах, — а различия по номинальной мощности, экологическому исполнению и CPL могут требовать разных версий деталей.

5. Какие данные наиболее важны при заказе комплекта для капитального ремонта Cummins?

Модель двигателя, ESN, CPL, фотография заводской таблички и требуемый тип ремонта — верхней части, без снятия двигателя или полный капитальный ремонт. Для разных объемов восстановления требуется разный состав комплекта.

6. Действительно ли полезны фотографии старых деталей?

Да. Они помогают подтвердить конструкцию, посадочные параметры, внешний вид и версию. Однако для критически важных деталей лучше не полагаться только на фотографию; в сочетании с номером детали, ESN или CPL она обеспечивает более надежный подбор.

7. Можно ли подобрать детали Cummins только по модели оборудования?

Иногда модель оборудования помогает сузить поиск, но она не может полностью заменить данные двигателя: одна и та же машина может комплектоваться двигателями разных конфигураций, поэтому фотография заводской таблички или ESN остается более надежным источником.

8. Как избежать заказа неподходящей детали Cummins?

Наиболее эффективный способ — до заказа предоставить точный номер детали, ESN, CPL, фотографию заводской таблички двигателя или старой детали. Комплекты для капитального ремонта и внутренние компоненты не следует заказывать только по модели двигателя.

Итог: точность подбора — прежде всего

Цена и срок поставки важны при закупке запчастей Cummins, но правильность подбора важнее всего. Неподходящая форсунка, вкладыш, гильза или комплект для капитального ремонта может привести к задержке ремонта, невозможности установить деталь или, что еще хуже, повреждению самого двигателя.

При заказе запчастей для дизельных двигателей Cummins, комплектов для капитального ремонта, форсунок, поршней, гильз, вкладышей, комплектов прокладок или фильтров предварительное предоставление номера детали, ESN, CPL, фотографии заводской таблички двигателя или старой детали — самый быстрый способ с первого раза получить действительно подходящие компоненты.

Не знаете, какая деталь Cummins вам нужна? Отправьте модель двигателя, фотографию заводской таблички, номер детали, фотографию старой детали или перечень деталей — мы поможем подтвердить правильный подбор и подготовим предложение с учетом области применения, требуемого срока и предпочтения оригинальных деталей или аналогов.
