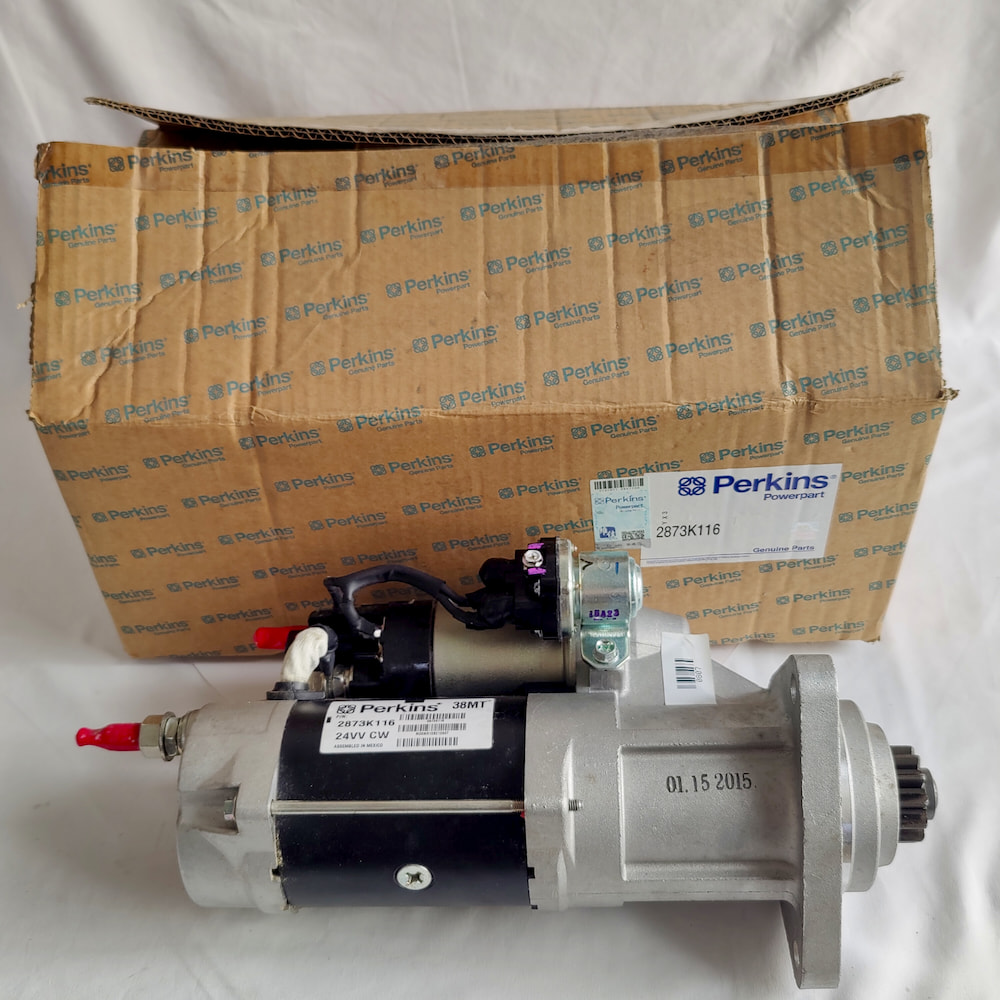

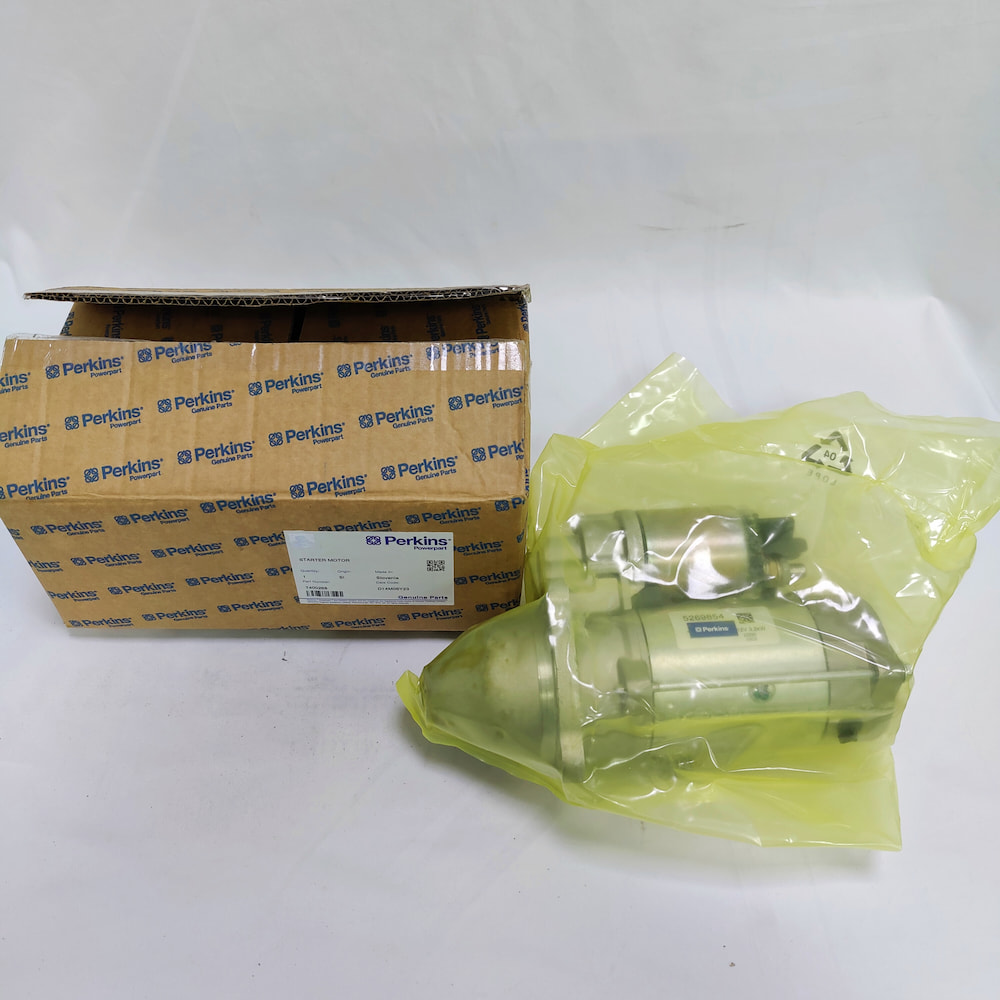

Piezas del motor de arranque Perkins: ¿qué incluye la cotización?

Cuando un motor no arranca, la primera reacción suele ser:

“El motor de arranque está débil. Sustitúyalo.”

La dificultad es que un fallo del motor de arranque y un fallo del circuito de arranque pueden producir síntomas muy similares. Un giro lento del motor, un solo clic sin giro o ninguna respuesta pueden deberse al propio motor de arranque, pero también al banco de baterías, los cables, los terminales, el circuito de control o el estado mecánico del motor.

Por lo tanto, antes de preguntar qué motor de arranque de sustitución debe comprarse, debe establecerse un punto importante:

El síntoma por sí solo no demuestra que el motor de arranque deba sustituirse.

Una vez que las pruebas confirman que el motor de arranque es el componente averiado, el reto de compra sigue siendo más complejo que simplemente hacer coincidir el modelo del motor.

Un motor de arranque tiene varias condiciones independientes de compatibilidad. La alimentación eléctrica debe coincidir. El piñón debe engranar correctamente con la corona dentada del volante motor. El sentido de giro especificado debe ser correcto. La brida de montaje, el diámetro de centrado, la posición del piñón y la orientación del solenoide deben adaptarse al motor y al espacio disponible en el equipo.

Un error en cualquiera de estas áreas no solo reduce el rendimiento. Puede impedir que el motor de arranque funcione correctamente o dañar el piñón y la corona dentada.

Esta guía explica estas condiciones de compatibilidad y aclara qué puede —y qué no puede— confirmar un modelo de motor al pedir un motor de arranque Perkins. Está dirigida a compras de mantenimiento para grupos electrógenos, equipos de construcción y maquinaria agrícola.

El diagnóstico final de la avería, las pruebas de baterías y cables, la inspección de la corona dentada y la instalación deben ser realizados por técnicos con la capacidad adecuada de servicio eléctrico y mecánico.

Un síntoma de no arranque todavía no significa que deba pedirse un motor de arranque

El giro lento del motor es uno de los síntomas más fáciles de interpretar incorrectamente.

Cuando el motor gira con dificultad, los compradores suelen asumir que el motor de arranque ha perdido potencia y debe sustituirse por una unidad de mayor potencia. Sin embargo, antes de aumentar el tamaño o la potencia del motor de arranque, deben comprobarse el banco de baterías y los cables principales.

Un motor de arranque consume una corriente elevada durante el arranque. Los terminales corroídos, las conexiones flojas, los cables de sección insuficiente, los conductores dañados o los terminales mal prensados aumentan la resistencia del circuito. La batería puede mostrar la tensión esperada en circuito abierto, mientras que la tensión que realmente llega al motor de arranque bajo carga es mucho menor.

El resultado puede ser un giro lento, un clic sin rotación u otro síntoma que se parece a un fallo del motor de arranque.

Por esta razón, un giro lento debe llevar a inspeccionar todo el circuito de arranque. Por sí solo no demuestra que el motor de arranque haya fallado, que el motor de arranque original sea insuficiente o que un sistema de 12 V deba convertirse a 24 V.

Instalar un motor de arranque más potente antes de comprobar la batería, los cables, los terminales y la resistencia mecánica del motor puede limitarse a ocultar el problema real.

La tensión es el primer requisito eléctrico, pero el retorno negativo también importa

El motor de arranque de sustitución debe estar diseñado para el sistema de arranque existente de 12 V o 24 V. La tensión no es una opción que pueda cambiarse sin revisar toda la plataforma eléctrica.

El inducido, el sistema de campo, el solenoide y los contactos internos están diseñados para una tensión de funcionamiento específica. Una tensión incorrecta puede provocar un mal engrane, una capacidad de arranque insuficiente, esfuerzos eléctricos anormales o daños en los componentes.

Sin embargo, una tensión correcta sigue siendo solo la primera condición eléctrica.

También debe confirmarse el circuito de retorno negativo. Algunos motores de arranque utilizan la carcasa como masa: la carcasa del motor de arranque y la estructura del motor forman parte del circuito negativo. Otras instalaciones de servicio pesado utilizan un motor de arranque con retorno aislado y un terminal negativo específico, en lugar de depender de la carcasa como principal camino de retorno.

Si el motor de arranque de sustitución utiliza una configuración de retorno diferente, la instalación puede requerir modificaciones en el sistema de cables en lugar de una simple operación de desmontaje y sustitución.

El terminal principal de batería y los terminales de control del solenoide también deben adaptarse al cableado existente. El tamaño, la posición y la orientación de los terminales afectan a si los cables pueden conectarse sin quedar tensos, rozar o entrar en contacto con piezas calientes o móviles.

Un motor de arranque puede tener la tensión correcta y seguir siendo inadecuado para la instalación eléctrica original.

Engrane del piñón: hacer coincidir el número de dientes no es suficiente

El motor de arranque transmite el par al cigüeñal mediante un pequeño engranaje de accionamiento denominado piñón, que engrana con la corona dentada del volante motor.

Contar los dientes del piñón antiguo es útil, pero el número de dientes por sí solo no confirma la compatibilidad.

Dos piñones con el mismo número de dientes pueden seguir diferenciándose en el paso o módulo, el diámetro exterior, el ancho de los dientes y la posición axial. La línea central del piñón y su distancia respecto a la cara de montaje del motor de arranque también afectan a cómo alcanza la corona dentada.

Una forma de diente o una posición de engrane incorrectas pueden provocar ruido de impacto, engrane incompleto, contacto insuficiente entre los dientes o daños después de repetidos arranques.

Por lo tanto, el número de dientes del piñón debe considerarse un parámetro de compatibilidad, no una regla completa para realizar el pedido.

Lo contrario también es importante:

Un número diferente de dientes del piñón no significa automáticamente que el motor de arranque de sustitución sea incorrecto.

Un diseño de sustitución validado puede utilizar un diámetro de piñón, número de dientes o desplazamiento del eje diferente y seguir engranando correctamente con la corona original. La cuestión principal no es si los piñones antiguo y nuevo tienen exactamente el mismo número de dientes. Es si la diferencia está respaldada por una relación formal y validada de sustitución para el motor y la corona dentada correspondientes.

Una afirmación del proveedor sin respaldo documental del tipo “este también debería funcionar” no es suficiente.

Inspeccione la corona dentada y conserve cualquier espaciador necesario

Los daños del piñón no siempre comienzan dentro del motor de arranque.

Si la corona dentada del volante presenta dientes redondeados, rebabas, secciones rotas o un desgaste local grave, instalar un motor de arranque nuevo no corregirá el problema de la corona. El engranaje dañado puede deteriorar rápidamente el piñón de sustitución.

El principio adecuado es:

Los daños del motor de arranque amplían el alcance de la inspección; no amplían automáticamente el alcance de la sustitución.

Cuando se detectan daños en el piñón, debe inspeccionarse la corona dentada. El volante motor o la corona solo deben añadirse al pedido de piezas cuando la inspección confirme que es necesaria su sustitución.

Los espaciadores y calces también requieren atención.

Algunas instalaciones utilizan un espaciador o calce entre el motor de arranque y la carcasa del volante motor para controlar la posición relativa y la holgura entre el piñón y la corona dentada. Esta pieza puede permanecer adherida al motor de arranque antiguo durante el desmontaje y desecharse fácilmente como si formara parte de la unidad averiada.

Cuando el espaciador pertenece a la instalación del lado del motor, omitirlo al montar el motor de arranque de sustitución puede modificar la geometría de engrane y provocar daños en los engranajes.

Antes de desechar el motor de arranque antiguo, debe registrarse si existe un espaciador, su posición y espesor y si el procedimiento de sustitución requiere transferirlo.

Un proveedor no debe afirmar que no se necesita ningún espaciador sin confirmar primero la instalación original.

El sentido de giro no puede confirmarse diciendo únicamente “horario”

El giro de un motor de arranque suele describirse como horario o antihorario, pero estas palabras solo tienen sentido cuando ambas partes utilizan el mismo lado de observación.

Un motor de arranque visto desde el extremo del piñón puede parecer que gira en sentido opuesto cuando se observa desde el extremo del motor eléctrico. Por lo tanto, comprador y proveedor pueden dar descripciones opuestas de la misma unidad y ambos creer que tienen razón.

Si el sentido de giro especificado no corresponde a la aplicación, no puede suponerse que el motor de arranque engranará y accionará correctamente la corona dentada original. El resultado puede ser que el motor no gire, un engrane anormal o impactos entre engranajes, dependiendo del diseño del mecanismo de accionamiento y del montaje.

El método más seguro es utilizar la especificación oficial de sentido de giro publicada para el modelo de motor de arranque y confirmar el número completo de la unidad antigua o una referencia cruzada validada.

No debe confiarse únicamente en girar manualmente la unidad antigua, interpretar una sola fotografía o indicar “CW” sin conocer el extremo de referencia utilizado por el fabricante.

La geometría de montaje y la orientación del solenoide determinan si el motor de arranque realmente encaja

Un motor de arranque no es mecánicamente compatible simplemente porque coincidan dos o tres orificios de los tornillos.

El patrón de los orificios de montaje, el diámetro de los tornillos, el espesor de la brida, el diámetro de centrado y la proyección del piñón desde la cara de montaje determinan la posición del piñón respecto a la corona dentada.

Si la superficie de montaje no asienta completamente plana o se utiliza un espaciador o una disposición de fijación incorrectos, el motor de arranque puede quedar ligeramente desalineado y producir un engrane anormal.

Algunos motores de arranque de servicio pesado utilizan una carcasa de accionamiento orientable u otra estructura de montaje ajustable. Esto permite cambiar la posición del cuerpo del motor de arranque, el solenoide y los terminales respecto a la brida de montaje.

Esta posibilidad de orientación no es una solución improvisada para un patrón de montaje incorrecto. Debe realizarse únicamente dentro de las posiciones permitidas y siguiendo el procedimiento de montaje del producto. También deben comprobarse la posición de los terminales, los elementos de drenaje y los componentes cercanos.

La orientación del solenoide es especialmente importante porque el motor de arranque suele estar rodeado de soportes del motor, componentes del escape, cárter de aceite, tuberías hidráulicas, bastidor del equipo y mazos de cables.

Un motor de arranque de sustitución con la brida correcta puede seguir interfiriendo con estructuras cercanas o dejar espacio insuficiente para tender los cables de forma segura si el solenoide está colocado de manera diferente.

La mejor evidencia es un conjunto de fotografías tomadas antes del desmontaje. Deben mostrar el motor de arranque instalado, la relación entre la brida y el solenoide vista desde el extremo del piñón, los terminales principales y de control, el recorrido de los cables y el espacio disponible alrededor.

Una fotografía de la placa de datos puede identificar el motor de arranque antiguo, pero no muestra si una unidad de sustitución con una orientación diferente encajará en la máquina.

El nombre de una serie de motores reduce la búsqueda, pero no identifica un único motor de arranque

“Motor de arranque Perkins 1104” es una frase de búsqueda útil. Normalmente no es una descripción final de pedido.

Una misma familia de motores puede utilizar diferentes versiones de motor de arranque debido a la tensión del sistema de arranque, el prefijo del motor, la carcasa del volante motor y la corona dentada, la aplicación del equipo, la etapa de producción o una sustitución de servicio aprobada.

Por lo tanto, deben comprobarse conjuntamente el Engine Serial Number completo, el Build List cuando esté disponible, el número del motor de arranque antiguo y las fotografías de instalación.

La identidad del motor describe la configuración original de fábrica. El motor de arranque antiguo y las fotografías de instalación muestran qué está instalado actualmente.

Si se han modificado el sistema eléctrico, la carcasa del volante motor o la instalación del motor, confiar únicamente en la identidad original del motor puede resultar incompleto. Confiar únicamente en un motor de arranque antiguo no identificado también puede repetir una incompatibilidad anterior.

Ambos conjuntos de evidencias deben respaldarse mutuamente.

Un motor de arranque de aspecto diferente puede seguir siendo la sustitución correcta

Un motor de arranque con reducción utiliza un mecanismo interno de reducción para producir el par de arranque necesario con un diseño de motor eléctrico más compacto. Por lo tanto, puede tener un aspecto muy diferente al de un motor de arranque antiguo de accionamiento directo.

Una apariencia diferente no significa automáticamente que la sustitución sea incorrecta. Algunas aplicaciones validadas pueden utilizar un motor de arranque con reducción en lugar de una unidad de accionamiento directo.

Esto no significa que pueda sustituirse por cualquier motor de arranque con reducción que tenga una potencia similar.

La unidad de sustitución debe seguir siendo compatible con la tensión del sistema y el retorno negativo, la capacidad de arranque, la geometría de montaje, el piñón y la corona dentada, el sentido de giro, los requisitos de espaciador, el solenoide y el circuito de control, así como con el espacio de instalación disponible.

Deben aplicarse conjuntamente dos principios:

Una apariencia diferente no significa necesariamente que sea incorrecto. Una apariencia similar no significa necesariamente que sea compatible.

Una relación de aplicación validada es más fiable que la similitud visual.

¿Qué incluye realmente la cotización?

Una cotización denominada “Starter Motor” puede referirse a alcances de suministro muy diferentes.

Puede tratarse de un conjunto completo de motor de arranque listo para instalar. También puede cubrir únicamente un solenoide, un mecanismo de accionamiento, un kit de reparación, un juego de escobillas, un inducido u otro componente interno.

La cotización debe indicar si el producto es un conjunto completo, si incluye el solenoide, si se suministran los elementos de montaje o un espaciador y si debe reutilizarse alguna pieza eléctrica o mecánica de la unidad antigua.

El estado del producto es otra diferencia importante.

Un motor de arranque nuevo normalmente ofrece un historial de fabricación y suministro más claro, aunque el precio y el plazo de entrega pueden ser superiores. Un motor de arranque remanufacturado debe identificar al remanufacturador, el alcance de la inspección y de la sustitución, si el inducido, los cojinetes, casquillos, escobillas, mecanismo de accionamiento y solenoide fueron comprobados o renovados, y si se realizaron pruebas en vacío y bajo carga.

También deben indicarse cualquier requisito de devolución del componente usado, la garantía y las condiciones de devolución.

Un motor de arranque de sustitución verificado debe estar respaldado por una referencia cruzada formal y especificaciones eléctricas y mecánicas completas. “Misma tensión, mismos orificios y más potencia” no constituye evidencia suficiente de compatibilidad.

Dos cotizaciones deben representar la misma tarea de arranque

Dos cotizaciones pueden indicar “Perkins Starter Motor” y, aun así, representar configuraciones diferentes.

Antes de comparar el precio, el comprador debe alinear la tensión del sistema, la configuración del retorno negativo, el número formal del motor de arranque, la capacidad de arranque y el tipo de diseño; el número de dientes del piñón, el paso o módulo y la relación con la corona dentada; la brida de montaje, el centrado y la profundidad de instalación; la especificación oficial del sentido de giro; la posición del solenoide; cualquier espaciador necesario; y el estado del producto, la garantía, las pruebas y las condiciones de devolución del componente usado.

La comparación correcta no consiste simplemente en comparar dos precios.

Consiste en determinar si ambas cotizaciones pueden funcionar en el mismo sistema eléctrico, engranar correctamente con la misma corona dentada y caber en el mismo espacio del equipo.

Si un proveedor solo puede proporcionar la tensión y una descripción general del motor, pero no puede confirmar el resto de conexiones y condiciones, la utilidad práctica de la cotización sigue siendo incierta.

Información que debe proporcionar antes de realizar el pedido

Una consulta sobre un motor de arranque que pueda comprobarse de forma eficiente debe incluir el modelo completo del motor, el Engine Serial Number completo, el Build List cuando esté disponible, la marca y el modelo del equipo y la aplicación.

El comprador también debe proporcionar la tensión del sistema de arranque y la configuración de las baterías, el número completo del motor de arranque antiguo cuando sea legible y fotografías del extremo del piñón, la brida de montaje, la placa de datos, el solenoide y los terminales eléctricos.

Debe indicarse si la instalación original utiliza un espaciador o calce, si el motor de arranque utiliza masa a través de la carcasa o un terminal negativo específico, cuánto espacio de instalación está disponible y si se aceptan unidades nuevas, remanufacturadas o productos de sustitución verificados.

También deben comunicarse las pruebas ya realizadas de la batería, las pruebas de caída de tensión de los cables y cualquier inspección de la corona dentada.

Si el motor de arranque antiguo todavía está instalado, fotografíe el cable principal, el cableado de control, la orientación del solenoide y los componentes circundantes antes de retirarlo. Estos detalles son difíciles de reconstruir a partir de una única fotografía de la placa de datos después de desmontar la unidad.

¿Cuándo puede finalizarse el pedido?

Un pedido de motor de arranque Perkins debe cumplir cuatro condiciones antes de considerarse definitivo.

Primero, deben haberse confirmado la tensión de arranque, la configuración del retorno negativo y la disposición de los terminales.

Segundo, la relación entre el piñón, la corona dentada y cualquier espaciador necesario debe haberse verificado directamente o mediante un número de pieza formal y una relación de sustitución validada.

Tercero, la brida, el diámetro de centrado, la profundidad de instalación, la especificación oficial del sentido de giro y la orientación del solenoide deben haberse comprobado con respecto al motor y al espacio disponible en el equipo.

Cuarto, el alcance de la cotización y el estado del producto deben estar claros, incluido si la oferta corresponde a un conjunto completo, qué accesorios están incluidos y si se aplican condiciones de devolución del componente usado.

Si estos puntos siguen sin resolverse, el proveedor puede proporcionar un precio estimado y un plazo orientativo, pero la cotización no debe tratarse como un pedido final imposible de modificar.

Cómo ayuda ZEB Power a revisar los motores de arranque Perkins

ZEB Power suministra componentes para motores de arranque Perkins destinados a proyectos de grupos electrógenos, equipos de construcción y maquinaria agrícola.

Utilizando el modelo del motor, el número de serie completo, el Build List cuando esté disponible, la identificación del motor de arranque antiguo y las fotografías de instalación, ZEB Power puede ayudar a revisar la tensión del sistema, la configuración del retorno negativo, la compatibilidad del piñón, la conexión de montaje, la especificación oficial del sentido de giro, la orientación del solenoide y las relaciones de sustitución validadas.

ZEB Power también puede ayudar a determinar si diferentes cotizaciones representan la misma tarea de arranque y a distinguir entre un conjunto completo de motor de arranque, componentes de reparación, unidades nuevas, unidades remanufacturadas y productos de sustitución verificados.

El diagnóstico final de la avería de arranque, las pruebas de baterías y cables, la inspección de la corona dentada y la instalación en el lugar de trabajo deben seguir siendo responsabilidad de técnicos que dispongan de las capacidades adecuadas de prueba y servicio.

Proporcione la placa de datos del motor y el número de serie completo, el número del motor de arranque antiguo y fotografías del extremo del piñón, la brida de montaje, el solenoide y los terminales del cableado. ZEB Power puede ayudar a convertir una solicitud general de “Starter Motor” en un alcance de suministro que pueda comprobarse, cotizarse e inspeccionarse en la recepción.

Preguntas frecuentes

¿Pueden intercambiarse motores de arranque Perkins si tienen la misma tensión?

No. La tensión es solo una condición. También deben coincidir el retorno negativo, el engrane del piñón, el sentido de giro, la brida de montaje, la profundidad de instalación y la posición del solenoide.

¿Por qué un motor de arranque con el mismo número de dientes del piñón puede seguir siendo incorrecto?

El mismo número de dientes no garantiza el mismo paso, módulo, diámetro ni posición del piñón. Estos detalles también determinan si el motor de arranque puede engranar correctamente con la corona dentada.

¿Un número diferente de dientes del piñón significa que el nuevo motor de arranque es incorrecto?

No siempre. Un diseño de sustitución validado puede utilizar un piñón y una posición del eje diferentes y seguir siendo compatible con la corona dentada original. La diferencia debe estar respaldada por una relación formal de sustitución, no únicamente por la confirmación verbal del proveedor.

¿Un solo clic sin giro demuestra que el motor de arranque ha fallado?

No. El estado de la batería, la caída de tensión en los cables, el circuito de control, la alimentación del solenoide y la resistencia mecánica del motor pueden producir síntomas similares. El sistema de arranque debe comprobarse antes de sustituir el motor de arranque.

¿Debe comprobarse la corona dentada del volante motor al sustituir el motor de arranque?

Sí. Una corona dentada desgastada o dañada puede deteriorar rápidamente el piñón de sustitución. La necesidad de sustituir la propia corona debe decidirse a partir del resultado de la inspección.

¿Puede sustituirse un motor de arranque de accionamiento directo por uno con reducción?

Solo cuando la aplicación de sustitución haya sido validada y coincidan la tensión, el retorno negativo, la capacidad de arranque, el piñón, la geometría de montaje, el sentido de giro, el espaciador, el circuito de control y el espacio disponible en el equipo.
