Piezas del filtro de combustible Perkins: confirme la posición antes de pedir

Los filtros de combustible primario y secundario no se asignan según cuál tenga el número de micras más pequeño ni cuál parezca ser el filtro de “mayor calidad”.
Instalar un filtro más fino en la posición primaria puede provocar un rápido aumento de la restricción y un bloqueo prematuro si su capacidad de caudal y su capacidad de retención de contaminantes no son adecuadas para esa posición. Instalar un filtro con una eficiencia insuficiente en la posición secundaria puede permitir que una mayor cantidad de contaminación fina llegue a los componentes de precisión del sistema de inyección.
La cuestión no es si un filtro más fino es siempre mejor o si uno más grueso es siempre peor. El verdadero problema es si el medio filtrante y el conjunto completo son adecuados para la función asignada a esa posición dentro del sistema de combustible.
Esta guía explica las funciones de los filtros primario y secundario, cómo funciona realmente la separación de combustible y agua, qué debe comprobarse más allá de la clasificación en micras y qué requisitos de cebado y componentes auxiliares suelen pasarse por alto durante la sustitución del filtro.
1. Filtro primario: confirme la función aguas arriba, el caudal y la capacidad de retención de contaminantes
En muchos sistemas de combustible de varias etapas, el filtro primario realiza el control de contaminación aguas arriba, mientras que algunos diseños también integran la separación de agua en esta posición. El filtro secundario suele proporcionar la etapa final de control de partículas antes de que el combustible llegue al equipo de inyección de precisión.
Esta configuración no es universal en todos los motores Perkins. Las etapas primaria y secundaria pueden utilizar o no diferentes clasificaciones en micras. La separación de agua puede estar integrada en el conjunto primario, situada en otro punto del circuito o proporcionada mediante un separador independiente.
La disposición real debe confirmarse mediante el recorrido del combustible, el Engine Serial Number, el Build List y los números formales de pieza. No debe suponerse que todos los motores Perkins utilizan la misma jerarquía de filtración.
Cuando el filtro primario realiza el control de contaminación aguas arriba, normalmente necesita suficiente capacidad de caudal y de retención de contaminantes para reducir la carga de contaminación que llega a los componentes de combustible de baja presión situados aguas abajo.
Si también protege la bomba de transferencia, incluye separación de agua o está situado antes de determinados componentes depende del circuito de combustible real.
Un filtro con un número de micras más pequeño puede seguir siendo inadecuado si su capacidad de caudal, características de caída de presión, capacidad de retención de suciedad o diseño de separación de agua no corresponden a la posición primaria. Puede alcanzar su límite de servicio demasiado rápido o restringir el suministro de combustible.
La capacidad de separación de agua debe comprobarse por separado. No puede deducirse únicamente a partir del número de micras.

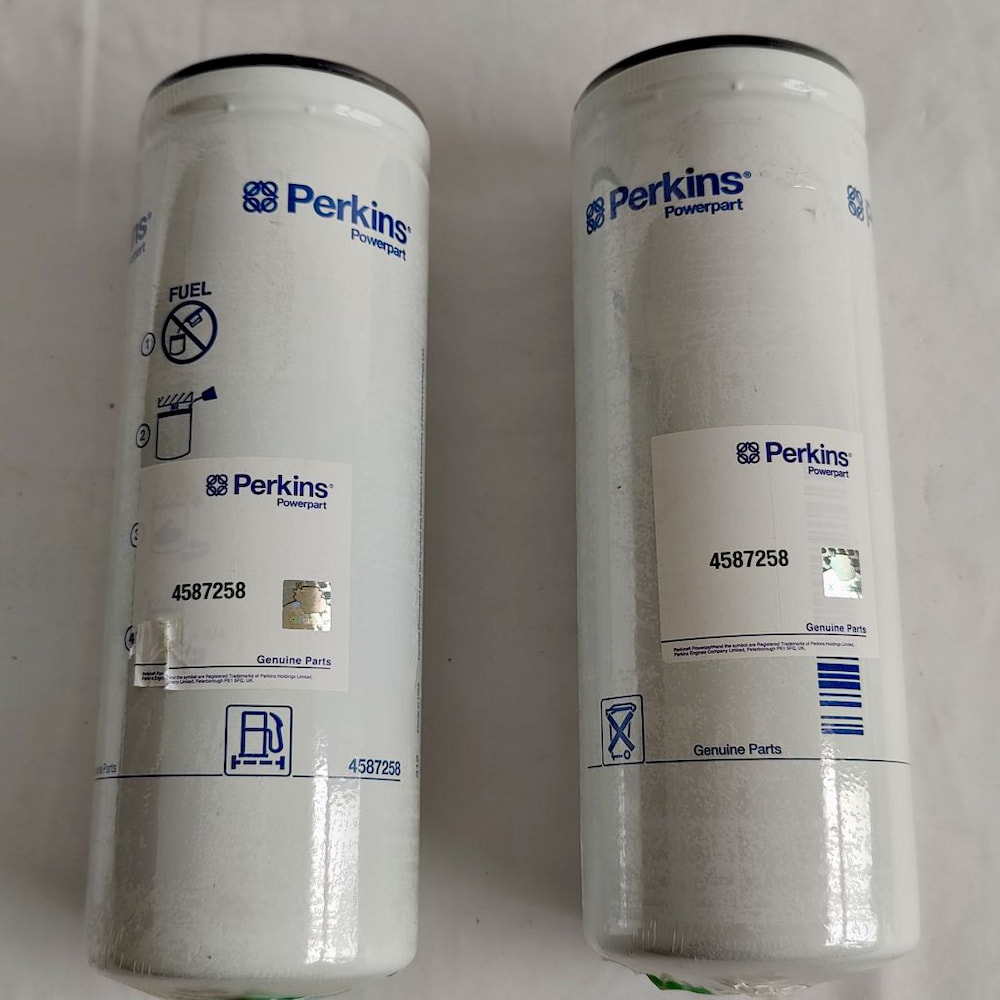

2. Filtro secundario: protección de los equipos de inyección sensibles a la contaminación
En muchos sistemas de filtración por etapas, el filtro secundario se sitúa más cerca de los equipos de inyección de precisión y proporciona la eficiencia de filtración necesaria en esa posición.
Su función puede incluir la eliminación de partículas más finas que hayan atravesado la etapa anterior antes de que el combustible llegue a los inyectores, las bombas de alta presión y otros componentes sensibles a la contaminación.
Los inyectores Common Rail modernos y las bombas de alta presión contienen superficies de trabajo de precisión que funcionan con tolerancias a escala micrométrica. Las partículas finas que entran en estos componentes pueden aumentar el riesgo de desgaste, agarrotamiento e irregularidades en la dosificación del combustible.
Sin embargo, la relación entre las clasificaciones en micras de los filtros primario y secundario, así como la posición de cualquier conjunto separador de agua, deben seguir confirmándose para la configuración exacta del motor.
Si se instala en la posición secundaria un filtro que no proporciona la eficiencia requerida, la contaminación fina puede entrar en el sistema de inyección. Los daños resultantes pueden no aparecer de inmediato. Una inyección irregular, fugas internas o cambios de rendimiento pueden desarrollarse solo después de un periodo prolongado de funcionamiento.
3. Un único número de micras no define el rendimiento de filtración
La clasificación en micras es una de las especificaciones de filtros de combustible que más se comparan, pero el número por sí solo no demuestra que dos filtros ofrezcan un rendimiento equivalente.
Un valor de micras declarado puede describirse como nominal o absoluto, y distintos proveedores pueden no aplicar los mismos umbrales de eficiencia a esos términos.
Una comparación más útil debe solicitar:
- la eficiencia real de captura para el tamaño de partícula especificado;
- una relación de eficiencia equivalente, como Beta Ratio cuando corresponda;
- el método de prueba utilizado;
- el área efectiva del medio filtrante y la capacidad de retención de contaminantes;
- cómo cambia la resistencia al flujo a medida que se acumula la contaminación.
Un filtro de sustitución no debe considerarse superior únicamente porque tenga un número de micras menor. Un medio más fino con una capacidad de retención insuficiente o unas características de flujo inadecuadas puede provocar una restricción prematura.
El enfoque contrario es igualmente inseguro. Si un filtro se bloquea repetidamente, sustituirlo por otro más grueso únicamente para prolongar su vida útil puede permitir que llegue más contaminación a los componentes de precisión situados aguas abajo.
Las restricciones repetidas deben provocar una investigación del depósito de combustible, el combustible almacenado y las fuentes de contaminación aguas arriba, en lugar de reducir sin validación la eficiencia de filtración.
4. La separación de agua es algo más que sedimentación: el medio modifica primero el estado de las gotas
La separación de combustible y agua y la filtración de partículas sólidas no son el mismo proceso, pero un separador no debe entenderse como un dispositivo que depende únicamente de la sedimentación lenta dentro de un vaso colector.
Dependiendo del producto, el conjunto puede utilizar un medio de barrera hidrófobo o un diseño coalescente de varias etapas. Las gotas grandes de agua libre pueden desplazarse directamente hacia la zona de recogida, mientras que las gotas más pequeñas pueden combinarse primero sobre el medio o dentro de él antes de caer al vaso.
Algunos medios coalescentes avanzados de varias etapas también pueden manejar una cantidad limitada de agua emulsionada. Esta capacidad depende de la tecnología del medio, la composición del combustible y las condiciones de prueba. No todos los separadores de agua ofrecen el mismo rendimiento frente al agua emulsionada.
La eficiencia de eliminación de agua está influida por:
- la tecnología del medio;
- el recorrido del flujo dentro de la carcasa;
- el estado del combustible;
- el caudal nominal de procesamiento;
- los cambios en el rendimiento del medio durante su vida útil.
No puede evaluarse únicamente por el tamaño del vaso o por la clasificación en micras.
Si el caudal real a través del conjunto supera su rango nominal, la caída de presión con el filtro limpio y la restricción del sistema pueden aumentar, mientras que el rendimiento de separación de agua puede salir de su rango de funcionamiento validado.
El mecanismo exacto de pérdida de rendimiento depende del tipo de medio, el diseño de la carcasa y el estado del combustible. No debe explicarse universalmente como si se debiera únicamente a un tiempo de sedimentación insuficiente.
Un error habitual de selección consiste en dimensionar el separador según el consumo neto de combustible del motor.
El caudal que atraviesa el conjunto de filtración puede ser considerablemente superior a la cantidad de combustible que finalmente quema el motor, especialmente en sistemas con retorno de combustible, recirculación o una bomba de transferencia de alta capacidad.
Por lo tanto, el separador debe seleccionarse según el caudal real del circuito de combustible o la especificación formal del conjunto original.
Además del caudal máximo, confirme:
- la caída de presión con el filtro limpio al caudal requerido;
- la restricción permitida del sistema;
- el tamaño de las conexiones;
- si el conjunto trabaja en el lado de aspiración o en el lado de presión;
- las condiciones correspondientes de presión de trabajo o vacío.
Un conjunto instalado antes de la bomba de transferencia funciona en condiciones diferentes de otro instalado en el lado de presión. Dos conjuntos con el mismo caudal nominal pueden seguir siendo incompatibles porque sus características de caída de presión sean diferentes.
Siempre que sea posible, debe utilizarse la especificación del conjunto original en lugar de depender de una cifra de caudal estimada.
5. Que coincidan las roscas y los diámetros de los sellos no demuestra compatibilidad interna
Los filtros roscados son especialmente vulnerables a la suposición de que unas roscas coincidentes significan intercambiabilidad.
Incluso cuando la rosca central, el diámetro exterior y el tamaño de la junta parecen similares, los filtros pueden diferir internamente en:
- los recorridos de flujo;
- la construcción del tubo central de soporte;
- el sellado de los extremos;
- las funciones aplicables de bypass, antirretorno u otros sistemas de control;
- el diseño del medio filtrante;
- la resistencia total al flujo.
Estas diferencias son difíciles o imposibles de identificar únicamente por la apariencia exterior.
Los elementos de cartucho presentan un riesgo similar. Elementos con dimensiones comparables pueden utilizar diseños diferentes de tapas de extremo, elementos de posicionamiento o posiciones de sellado. Un elemento incorrecto puede no separar correctamente los lados sin filtrar y filtrado dentro de la carcasa.
Por lo tanto, una lista de referencias cruzadas es una ayuda para la búsqueda, no una aprobación final de la aplicación.
La confirmación final debe incluir:
- el Engine Serial Number completo y el Build List;
- el número formal de pieza del elemento filtrante;
- el número formal de pieza del Filter Head o de la carcasa;
- todas las marcas legibles del filtro antiguo;
- la configuración de sellado;
- las interfaces correspondientes del vaso, drenaje y sensores.
6. Cebe el sistema de combustible utilizando el procedimiento del motor exacto
La entrada de aire en el circuito de combustible de baja presión durante la sustitución del filtro puede impedir que el sistema establezca un suministro estable de combustible, provocando un arranque difícil o un funcionamiento inestable.
No existe un único procedimiento de cebado que se aplique a todos los motores Perkins.
Dependiendo del diseño, el motor puede utilizar:
- una bomba manual de cebado y un tornillo de purga;
- una bomba eléctrica de cebado integrada;
- la bomba de transferencia para establecer el suministro de combustible;
- el llenado por gravedad u otro procedimiento aprobado.
El método correcto debe obtenerse de la información de servicio del motor específico.
Las tuberías de combustible de alta presión no deben aflojarse como método de purga del sistema, especialmente en sistemas Common Rail. Esto genera un riesgo de seguridad y no es un procedimiento de cebado aprobado.
Si el motor presenta dificultades para arrancar o funciona de forma irregular después de sustituir el filtro, el estado del cebado debe ser una de las primeras comprobaciones.
La inspección también debe incluir:
- si los sellos del filtro están instalados correctamente;
- si el Filter Head, el vaso o el drenaje están aspirando aire;
- si el circuito de baja presión puede establecer un suministro normal de combustible;
- si se han instalado el filtro y la configuración de conjunto correctos.
El fallo no debe atribuirse automáticamente ni a un cebado incompleto ni a la calidad del filtro.
7. Drene el agua acumulada antes del siguiente cambio de filtro, pero no aplique un único intervalo universal
El agua acumulada en el vaso del separador debe drenarse cuando sea necesario, en lugar de dejarse hasta el siguiente cambio programado del filtro.
Los combustibles modernos pueden contener biocomponentes y las condiciones de funcionamiento pueden aumentar la velocidad a la que se acumula agua. El agua que permanece en el sistema puede aumentar el riesgo de corrosión y daños en el sistema de combustible.
No existe un único intervalo de drenaje aplicable a todos los motores Perkins.
La frecuencia necesaria de inspección y drenaje depende de:
- la calidad del combustible;
- la humedad ambiental y los cambios de temperatura;
- la capacidad del vaso;
- la utilización del equipo;
- las condiciones de almacenamiento y del depósito;
- si está instalado un sensor Water-in-Fuel;
- los requisitos del Manual de Operación y Mantenimiento correspondiente.
La ausencia de un intervalo universal por horas no significa que el vaso deba ignorarse hasta que la acumulación visible de agua sea grave. Algunas aplicaciones incluyen la inspección o el drenaje del separador de agua dentro de las comprobaciones diarias.
Después del drenaje, la válvula debe cerrarse y sellarse correctamente para evitar fugas de combustible o entrada de aire en el circuito de baja presión.

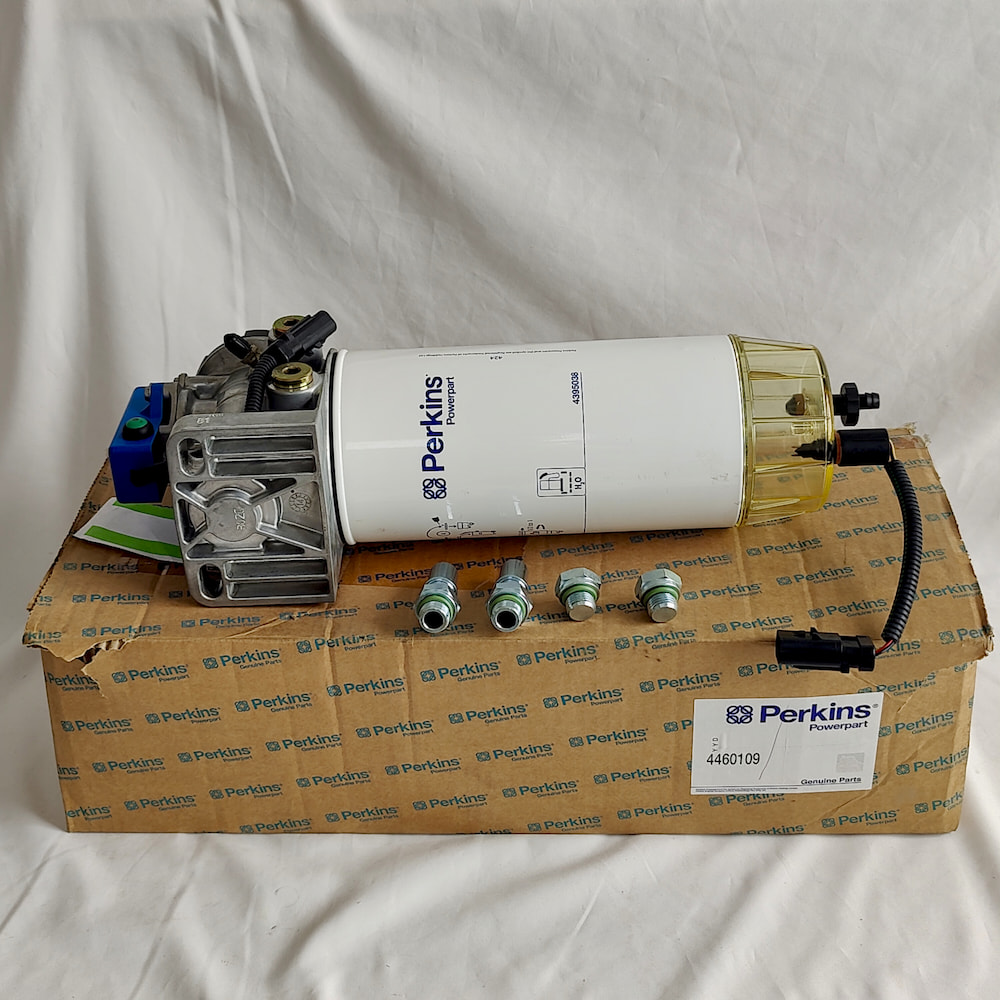

8. El conjunto del filtro puede incluir componentes auxiliares fáciles de pasar por alto
Dependiendo del motor, pueden integrarse o conectarse componentes auxiliares al Filter Assembly, al Filter Head o al vaso de recogida de agua.
Estos pueden incluir:
- Sensor Water-in-Fuel: controla el agua acumulada y proporciona una advertencia al panel de instrumentos o al sistema de control.
- Calentador de combustible: ayuda durante el arranque en frío o reduce los efectos de la formación de parafina en el combustible a baja temperatura. Algunos calentadores eléctricos están destinados principalmente a ayudar durante el arranque en frío y pueden no proporcionar suficiente calentamiento al caudal continuo máximo de combustible. La simple presencia de una conexión de calefacción no demuestra que el conjunto pueda funcionar en todas las condiciones de baja temperatura.
- Bomba de cebado: puede ser manual o eléctrica y puede estar integrada en el Filter Head o suministrarse como otra parte del conjunto completo.
Estos componentes pueden pasarse por alto fácilmente durante el mantenimiento.
Un conector de sensor o una conexión del calentador pueden dañarse durante el desmontaje y no comprobarse posteriormente. Durante la compra, un conjunto supuestamente completo puede llegar sin sensor, calentador o componente de cebado si esos elementos se excluyeron del alcance de la cotización.
9. Alinee el alcance de la cotización: elemento, cabezal, vaso y sensores
La descripción “filtro de combustible Perkins” puede referirse a diferentes alcances de suministro.
Una cotización puede incluir únicamente el elemento de sustitución, mientras que el Filter Head, el vaso, el sensor y el drenaje se reutilizan o se piden por separado.
Otra cotización puede cubrir un conjunto de Filter Head y vaso, mientras que el sensor Water-in-Fuel o el calentador siguen siendo elementos con precio independiente.
Un vaso de sustitución por sí solo no debe entenderse como un conjunto completo de separador de agua.
Antes de comparar cotizaciones, confirme:
- si el producto corresponde a la posición primaria o secundaria;
- si su eficiencia de filtración corresponde a la aplicación aprobada;
- si las características de caudal y caída de presión del separador de agua son adecuadas para las condiciones reales del circuito de combustible;
- si se incluyen sensores, calentadores, drenajes, sellos y componentes de cebado.
Información necesaria para confirmar la disposición correcta de los filtros
La información útil incluye:
- el modelo completo del motor, el Engine Serial Number y el Build List;
- los números formales de pieza del elemento filtrante antiguo y del Filter Head, cuando sean legibles;
- si se necesita un Primary Filter, Secondary Filter, Water Separator independiente o un conjunto integrado Primary Filter/Water Separator;
- el caudal nominal del conjunto original, la caída de presión con el filtro limpio y los requisitos de presión de trabajo o restricción en el lado de aspiración;
- si está instalado un sensor Water-in-Fuel, un calentador o una bomba de cebado;
- fotografías del conjunto completo, Filter Head, vaso, drenaje, interfaz del sensor, conexión del calentador y conexiones de las líneas de combustible;
- si el equipo ha experimentado dificultades de arranque, funcionamiento inestable o una restricción del filtro anormalmente rápida.
Cuanto más se acerque esta información a la instalación real y a las condiciones de funcionamiento medidas, más rápido podrá confirmarse el alcance de suministro.
Cuando la información esté incompleta, el modelo del motor puede servir para preparar una referencia presupuestaria, pero la confirmación final debe seguir la especificación del conjunto original y los requisitos reales del circuito de combustible.
ZEB Power puede utilizar esta información para ayudar a identificar la versión formal del filtro, verificar que los requisitos de filtración primaria y secundaria correspondan a las posiciones correctas, confirmar que las características de caudal y caída de presión del separador de agua sean adecuadas para la aplicación y aclarar el alcance real de la cotización.
El cebado después de la sustitución, la verificación en el lugar de trabajo del rendimiento de separación de agua y el diagnóstico de posibles daños por contaminación en el sistema de inyección deben seguir siendo realizados por una organización de servicio cualificada.
Preguntas frecuentes
¿Pueden intercambiarse los filtros de combustible primario y secundario?
Esto no puede determinarse únicamente a partir de las palabras “primario” y “secundario”.
La sustitución solo es apropiada cuando la información formal de piezas Perkins, la documentación del fabricante del equipo u otra fuente validada confirma que el producto es adecuado para esa posición, y cuando la eficiencia de filtración, el caudal, la caída de presión, la configuración de sellado y la función de separación de agua cumplen todos los requisitos de la aplicación.
Que coincidan las dimensiones de instalación o que las especificaciones parezcan similares no demuestra intercambiabilidad.
¿Un arranque difícil después de sustituir el filtro significa que el filtro nuevo es defectuoso?
No necesariamente.
Confirme que el motor se haya cebado según el procedimiento de servicio. Inspeccione también los sellos, el Filter Head, el vaso y el drenaje para detectar entrada de aire, y confirme que el circuito de baja presión pueda establecer un suministro normal de combustible.
El síntoma no debe atribuirse automáticamente al propio filtro.
¿Pueden intercambiarse filtros cuando coinciden la rosca y las dimensiones de la junta?
No necesariamente.
Los recorridos internos de flujo, el diseño del tubo de soporte, el sellado de los extremos y las funciones de control aplicables pueden seguir siendo diferentes. Estos detalles no pueden confirmarse únicamente por la apariencia exterior.
Deben comprobarse el número formal de pieza, el Engine Serial Number, el Build List y la configuración de la carcasa.
¿Cómo debe seleccionarse el caudal nominal de un separador de agua?
La selección debe basarse en el caudal real del circuito de combustible y en los requisitos de caída de presión del conjunto original, no en el consumo neto de combustible del motor.
El retorno de combustible, la recirculación y el suministro de la bomba de transferencia pueden hacer que el caudal que atraviesa el filtro sea considerablemente superior a la cantidad que finalmente quema el motor.
Dos conjuntos con el mismo caudal nominal pueden seguir siendo incompatibles porque su caída de presión con el filtro limpio, la restricción permitida o las condiciones de funcionamiento en el lado de aspiración sean diferentes.
¿Existe un único intervalo de sustitución del filtro de combustible para todos los motores Perkins?
No.
El intervalo debe seguir el Manual de Operación y Mantenimiento del motor específico y también debe tener en cuenta la calidad del combustible, la acumulación de agua, las indicaciones de caída de presión o restricción de suministro y el entorno de funcionamiento.
Si los filtros alcanzan una restricción anormalmente pronto, investigue la fuente de contaminación en lugar de limitarse a reducir el intervalo de sustitución o instalar un filtro más grueso.
