Kit de reparación Perkins: ¿qué incluye realmente un kit “completo”?

Muchas consultas sobre kits de revisión Perkins comienzan con una solicitud que parece específica:

“Necesito un kit completo de revisión Perkins 1104.”

El comprador ya ha proporcionado la marca, la serie del motor y el requisito de un kit “completo”. Sin embargo, siguen sin respuesta varias preguntas que determinan si el pedido será correcto.

¿Qué configuración exacta del motor está implicada? ¿El trabajo previsto es un servicio Top-End, una reparación In-Frame o una reconstrucción completa? ¿El cigüeñal ya ha sido medido o rectificado? ¿“Complete” significa lo mismo para el comprador y para el proveedor?

Es aquí donde muchas compras de kits de revisión Perkins empiezan a volverse poco claras.

La serie del motor determina la dirección de búsqueda, la tarea de reparación determina el nivel del kit y los resultados del desmontaje y las mediciones determinan las especificaciones finales. Un kit de revisión está listo para realizar el pedido definitivo únicamente cuando estas tres condiciones están alineadas.

Esta guía no repite cómo decidir si un motor necesita una revisión ni vuelve a analizar la diferencia general de denominación entre un Overhaul Kit y un Rebuild Kit. Su objetivo es explicar cómo se forma el alcance real de suministro de un kit de revisión Perkins y qué debe confirmarse antes de finalizar el pedido.

La profundidad final de la reparación, el plan de mecanizado, las decisiones de reutilización y las dimensiones de montaje deben seguir siendo responsabilidad del taller encargado de la inspección, las mediciones y el montaje.

“Complete” solo tiene significado cuando la tarea de reparación está definida

“Complete” no es una norma independiente sobre el contenido del kit. Su significado depende de la tarea de reparación que el kit debe completar.

Para una reparación Top-End, “complete” puede significar que están incluidos la junta de culata, los sellos del tren de válvulas y las piezas de instalación relacionadas. Para la reparación de un solo cilindro, puede significar que están incluidos el pistón, los segmentos, la camisa, los sellos y los tornillos de biela de ese cilindro. Para una revisión del motor base, puede referirse a piezas internas para varios cilindros junto con paquetes de juntas superiores e inferiores.

Por lo tanto, la primera pregunta de compra debe ser:

¿Qué tarea de reparación específica está destinado a completar este kit?

No debe ser:

¿Es este el kit más grande disponible?

Un kit más grande no es automáticamente una mejor compra. Cuando el alcance de la reparación todavía no está claro, comprar más componentes puede aumentar el inventario y los riesgos de incompatibilidad y devolución sin mejorar el plan de reparación.

Las diferentes familias de motores Perkins utilizan distintas estrategias de kits

Los motores Perkins abarcan una amplia variedad de tamaños, generaciones y aplicaciones. El enfoque de revisión utilizado para una familia de motores no debe trasladarse automáticamente a otra.

En motores antiguos y plataformas con muchos años de servicio que utilizan camisas reemplazables, la principal dificultad de compra a menudo no consiste en saber si el kit incluye camisas. Las cuestiones más importantes son si el motor todavía conserva su configuración original, si reparaciones anteriores modificaron la combinación de pistón y camisa y si los números de pieza antiguos han sido sustituidos.

Algunas familias de motores pequeños y medianos utilizan un diseño con cilindros mecanizados directamente en el bloque. Dependiendo del motor exacto y del estado medido, la solución de reparación puede requerir pistones de medida estándar o sobremedida. Debe confirmarse mediante la información técnica actual del motor exacto si está aprobada una opción de sobremedida y qué medida resulta aplicable.

El programa actual de revisión Perkins Serie 2000 ofrece niveles de kits progresivamente más amplios, desde trabajos Top-End hasta alcances de revisión Basic, Comprehensive y Complete más extensos. La Serie 4000 sigue una estrategia más modular, permitiendo organizar el alcance de la reparación en torno a tareas como sustitución o revisión de culata, trabajos del tren de válvulas, reparación de un solo cilindro, sustitución de segmentos o revisión de la parte inferior del motor.

Estos dos enfoques refuerzan el mismo principio de compra: el kit debe seleccionarse según la plataforma real del motor y la tarea de reparación, no únicamente por la palabra “Complete”.

Estas diferencias muestran que un Perkins Overhaul Kit no es una única definición de producto compartida por todas las series. Es una solución de suministro diseñada alrededor de una estructura de motor y una tarea de reparación concretas.

Para un motor específico, los niveles de kits disponibles y su cobertura real deben confirmarse mediante los datos actuales de piezas en lugar de deducirse a partir de otra serie.

Motores con camisas húmedas: confirme las piezas de sellado necesarias

Algunos motores Perkins utilizan camisas de cilindro húmedas. El diseño exacto de la camisa debe confirmarse mediante la configuración del motor y la información de servicio aplicable.

Una camisa húmeda está expuesta directamente al refrigerante del motor por su superficie exterior y, por lo tanto, depende de componentes de sellado adecuados al diseño de la camisa y del bloque de cilindros.

Cuando un proveedor cotiza una camisa de cilindro, el comprador debe confirmar si la oferta incluye únicamente la camisa desnuda o también los sellos y las piezas de instalación necesarios.

En un motor que se haya confirmado que utiliza camisas húmedas, los componentes de sellado correspondientes normalmente forman parte de los requisitos de instalación y deben identificarse de acuerdo con la información de servicio de ese motor. Suponer que todas las cotizaciones de camisas incluyen automáticamente los sellos puede provocar que falten piezas durante el montaje.

Los sellos desgastados, dañados o incorrectamente combinados pueden permitir que el refrigerante entre en el cárter. También deben inspeccionarse las superficies de sellado del bloque de cilindros. Las camisas y sellos nuevos no pueden corregir por sí solos la corrosión o los daños en la zona de sellado del bloque.

Esta condición pertenece al desmontaje y la inspección, no únicamente a la compra de piezas.

Componentes que no deben suponerse incluidos solo porque el kit dice “Complete”

Un kit de revisión normalmente se organiza alrededor de las piezas internas del motor y los requisitos de sellado. No contiene automáticamente todos los componentes que puedan ser necesarios durante todo el proyecto de reparación.

Las bombas de combustible, inyectores, turbocompresores, bombas de agua, bombas de aceite, conjuntos de culata, motores de arranque y componentes similares pueden requerir una confirmación independiente basada en los resultados de la inspección y en la lista de materiales del proveedor.

El desgaste interno del motor no demuestra automáticamente que los inyectores deban sustituirse. Del mismo modo, la presencia de pistones y juntas en el kit no demuestra que la bomba de aceite existente pueda reutilizarse sin inspección.

Una forma más fiable de controlar el alcance de compra consiste en dividir el proyecto en cuatro grupos:

• Incluido en el kit;
• Explícitamente excluido;
• Disponible como cotización opcional;
• Pendiente de decisión después del desmontaje o las pruebas.

Esto evita que “posiblemente necesario” se interprete como “incluido automáticamente” y reduce los pedidos adicionales repetidos durante la revisión.

Por qué los pistones, cojinetes y otras piezas internas pueden variar dentro de una misma serie

El nombre de una serie de motores únicamente reduce la búsqueda a una plataforma. Para confirmar la versión exacta y los componentes compatibles se necesitan el número de serie completo del motor y la información de configuración correspondiente.

Una misma serie puede contener distintas versiones de pistón, diseños de camisa o cilindro, combinaciones de juntas, etapas de producción y números de servicio sustituidos.

La cantidad de un juego de cojinetes no debe calcularse directamente a partir del número de cilindros. La cantidad y disposición de los cojinetes principales, cojinetes de biela y componentes de empuje deben confirmarse mediante la información de piezas del motor exacto.

Los diseños de empuje también pueden variar. Algunos motores utilizan arandelas de empuje independientes, mientras que otros integran la función de empuje en el diseño de un cojinete principal.

Si el cigüeñal ha sido rectificado, la especificación de los cojinetes debe seleccionarse según las dimensiones finales de los muñones. Normalmente esto significa una especificación correspondiente de cojinetes en medida de reparación; no debe considerarse simplemente como “un cojinete más grueso que encajará”.

Un proveedor puede cotizar inicialmente componentes de medida estándar con fines presupuestarios. Esto es razonable siempre que la cotización no se trate como la especificación final antes de medir el cigüeñal y las piezas relacionadas.

El pedido final debe distinguir entre las especificaciones que ya han sido medidas y confirmadas, los elementos cotizados provisionalmente en medida estándar y aquellos cuya especificación final sigue pendiente de los resultados del mecanizado.

No debe esperarse que el proveedor adivine a distancia la medida final de reparación.

Los motores Perkins antiguos requieren tanto la identidad original como pruebas físicas actuales

Muchos motores Perkins antiguos siguen en servicio activo, pero estos proyectos suelen ser más difíciles de identificar que las plataformas más recientes.

La placa de datos puede estar desgastada o faltar, los registros originales pueden dejar de estar disponibles y la culata, los pistones, el sistema de combustible o los componentes de refrigeración pueden haber sido modificados durante reparaciones anteriores. Los números de pieza antiguos también pueden haber sido sustituidos por números de servicio más recientes.

Por lo tanto, una consulta para un motor antiguo debe incluir algo más que:

“[Modelo del motor] kit completo de revisión.”

Un conjunto de información más sólido incluye la placa de datos del motor o el número de serie disponible, números de pieza existentes, fotografías claras de los componentes desmontados, mediciones de los cilindros y del cigüeñal y cualquier historial de reparación conocido.

Para un motor antiguo, los registros de identidad indican cómo se fabricó originalmente. Las piezas físicas y los resultados de medición muestran su estado actual. Se necesitan ambos.

Dos cotizaciones deben cubrir el mismo alcance de reparación antes de comparar sus precios

Dos cotizaciones pueden indicar “Complete Overhaul Kit” y, aun así, no ser adecuadas para una comparación directa de precios.

Una oferta puede contener pistones, segmentos, camisas y un paquete completo de juntas. Otra puede añadir cojinetes principales y de biela, componentes de empuje y tornillos de biela. Una tercera puede referirse a un prefijo de motor diferente, un estado de producto distinto o una base de cantidades diferente.

Antes de comparar los precios totales, los compradores deben alinear la identidad del motor, el número de pieza del kit, el nivel de reparación y la lista detallada de materiales. Las especificaciones de pistones, camisas y cojinetes deben coincidir, y la cotización debe identificar la marca o el estado del producto, la cobertura de las juntas superiores e inferiores, las piezas de instalación necesarias, los elementos opcionales, el plazo de entrega y el alcance de la garantía.

Una cotización que únicamente indique:

Kit de revisión Perkins × 1

no muestra qué tarea de reparación cubre el kit. También ofrece muy poca base para realizar la inspección de recepción.

Información que debe preparar antes de realizar el pedido

Además del modelo completo del motor y el número de serie, los compradores deben preparar el nivel de reparación previsto, como servicio Top-End, reparación In-Frame o revisión completa.

La consulta debe indicar si el cigüeñal ya ha sido rectificado y, en caso afirmativo, proporcionar la información sobre la medida final de reparación. También debe identificarse el diseño de la camisa cuando sea posible; cuando no esté claro, el proveedor o el taller debe verificarlo mediante los datos del motor.

Las fotografías o números de servicio de los pistones y camisas existentes pueden ayudar a confirmar la versión instalada. Los hallazgos del desmontaje y los registros de mediciones deben incluirse cuando afecten a la especificación final.

¿Cuándo puede finalizarse el pedido?

Un pedido de kit de revisión Perkins no necesita esperar hasta que todos los componentes externos del motor hayan sido probados. Sin embargo, deben cumplirse tres condiciones antes de considerar el pedido definitivo.

Primero, debe haberse confirmado la identidad del motor mediante el número de serie completo u otra información de configuración fiable.

Segundo, la tarea de reparación debe estar clara. El comprador, el taller de reparación y el proveedor deben compartir la misma interpretación del nivel de reparación.

Tercero, las especificaciones que afectan a la compatibilidad deben haber sido medidas y confirmadas o estar claramente marcadas como pendientes de los resultados finales del mecanizado.

Si estas condiciones todavía no se cumplen, el proveedor puede proporcionar una cotización presupuestaria y un plazo estimado. La cotización no debe tratarse como un pedido final imposible de modificar.

Cómo ayuda ZEB Power a revisar los kits de revisión Perkins

ZEB Power utiliza el modelo del motor, el número de serie completo, la aplicación del equipo, los hallazgos del desmontaje y el alcance de reparación previsto para ayudar a los compradores a revisar el contenido real de suministro de los kits de revisión Perkins.

ZEB Power puede ayudar a confirmar si el kit corresponde a la configuración correcta del motor, qué nivel de reparación cubre la cotización, si las especificaciones de pistones, camisas y cojinetes están listas para realizar el pedido y qué componentes están incluidos, son opcionales o siguen pendientes de confirmación después del desmontaje.

La decisión de que un motor necesita una revisión, la reutilización de las piezas existentes, el plan de mecanizado del cigüeñal y del bloque de cilindros y las dimensiones finales de montaje deben seguir siendo responsabilidad del taller encargado de la inspección y el montaje.

Proporcione la placa de datos del motor y el número de serie completo, los hallazgos del desmontaje, los resultados de las mediciones y el alcance de reparación previsto. ZEB Power puede ayudar a organizar la cotización del kit de revisión en un alcance de materiales que pueda revisarse, pedirse y comprobarse en la recepción.

Preguntas frecuentes

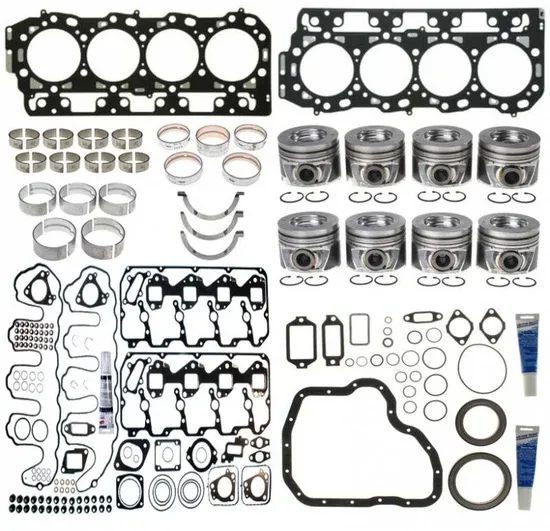

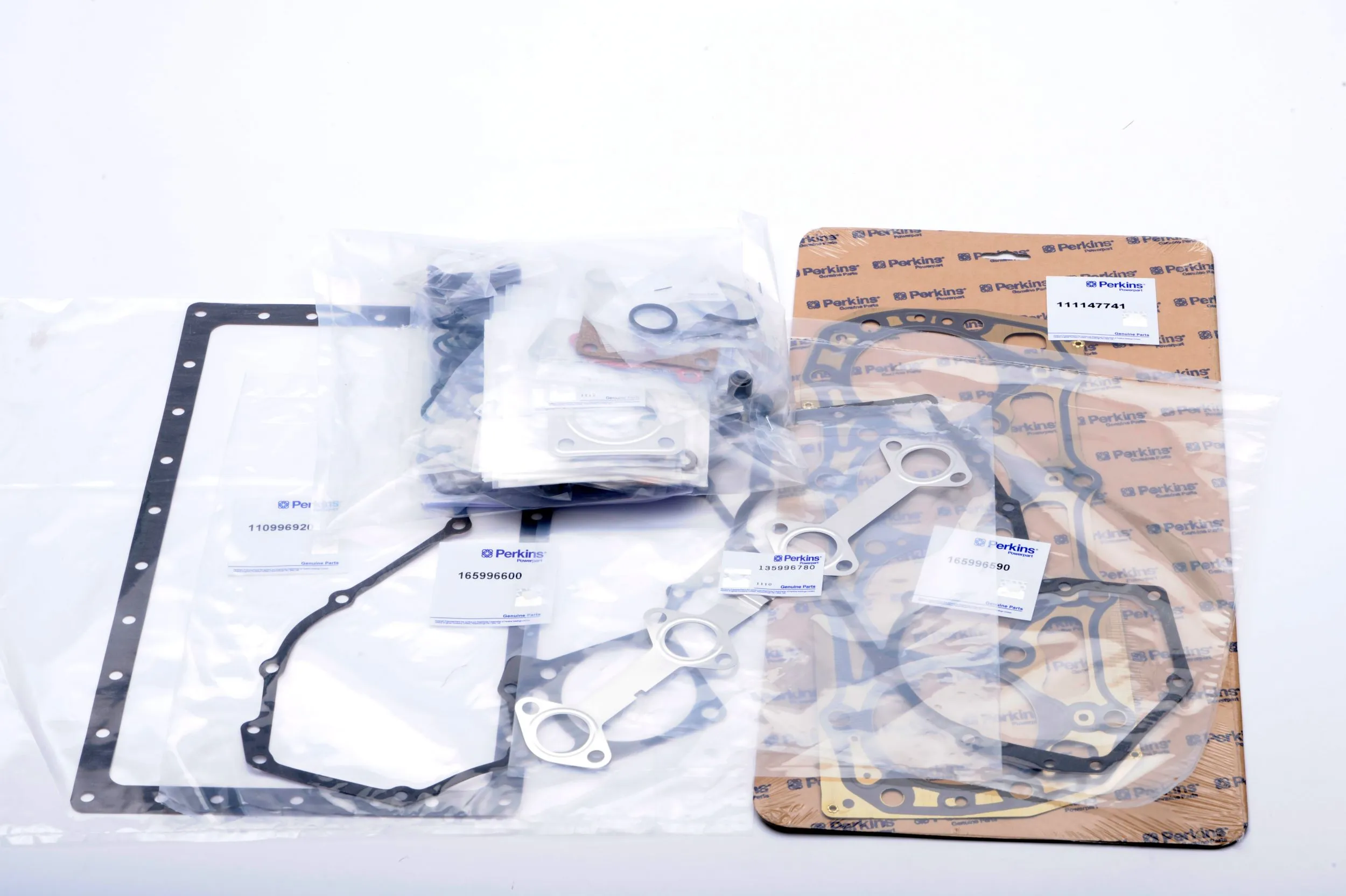

¿Qué suele incluir un kit de revisión para motor Perkins?

El contenido habitual puede incluir pistones, segmentos de pistón, juntas y sellos, junto con camisas de cilindro en los motores correspondientes. El contenido real varía según la familia del motor y la tarea de reparación y debe confirmarse mediante la lista detallada de materiales.

¿Un kit completo de revisión Perkins incluye la culata, los inyectores y el turbocompresor?

No necesariamente. “Complete” normalmente se refiere a una tarea de reparación definida. Los conjuntos de culata, inyectores, bombas de combustible, turbocompresores y otros sistemas externos suelen requerir una confirmación independiente.

¿Puede pedirse un Overhaul Kit utilizando únicamente el modelo del motor?

Normalmente no. Una misma familia de motores puede contener múltiples configuraciones y versiones de componentes. Debe proporcionarse el número de serie completo o la información de configuración correspondiente.

¿Cómo sé si los cojinetes deben ser de medida estándar o de reparación?

La especificación debe determinarse mediante las mediciones de los muñones del cigüeñal y los resultados del mecanizado. No debe seleccionarse únicamente a partir del modelo del motor o del aspecto de los cojinetes antiguos.

¿Puede pedirse un Overhaul Kit antes de desmontar el motor?

Puede solicitarse un precio presupuestario y comprobarse la disponibilidad antes del desmontaje. Sin embargo, el kit estimado no debe fijarse como pedido final mientras las especificaciones de pistones, camisas y cojinetes o el alcance de la reparación sigan sin confirmarse.

¿Las camisas de cilindro de un Overhaul Kit siempre incluyen los sellos?

No siempre. Algunas ofertas pueden incluir únicamente las camisas desnudas. El comprador debe pedir al proveedor que indique claramente si se incluyen los sellos correspondientes de las camisas y las piezas de instalación.
