Руководство по жгутам проводов Cummins | Какой жгут вам действительно нужен?

Когда двигатель не запускается, появляются периодические коды неисправностей, нестабильные сигналы датчиков или пропадает связь с ECM, многие запросы начинаются с одной и той же фразы:

«Нам нужен сменный жгут проводов Cummins.»

Однако «жгут проводов двигателя» редко представляет собой один простой кабель. Под этим термином может подразумеваться основной жгут двигателя, отдельный жгут форсунок, жгут системы доочистки выхлопных газов или интерфейсный жгут, разработанный OEM для соединения двигателя с системой управления машиной. Эти жгуты часто идентифицируются и приобретаются отдельно.

Практический порядок при подборе следующий:

Номер детали оригинального жгута → ESN двигателя → шильдик ECM → все разъёмы → применение двигателя и модель оборудования

В этом руководстве объясняется, почему важен каждый из этих пунктов, что покупателю следует подтвердить до принятия коммерческого предложения и в каких местах чаще всего возникает недопонимание по объёму поставки жгута. Здесь не приводятся диагностика кодов неисправностей, процедуры электрических проверок или инструкции по ремонту жгута. Эти работы должны выполняться квалифицированными сервисными специалистами.

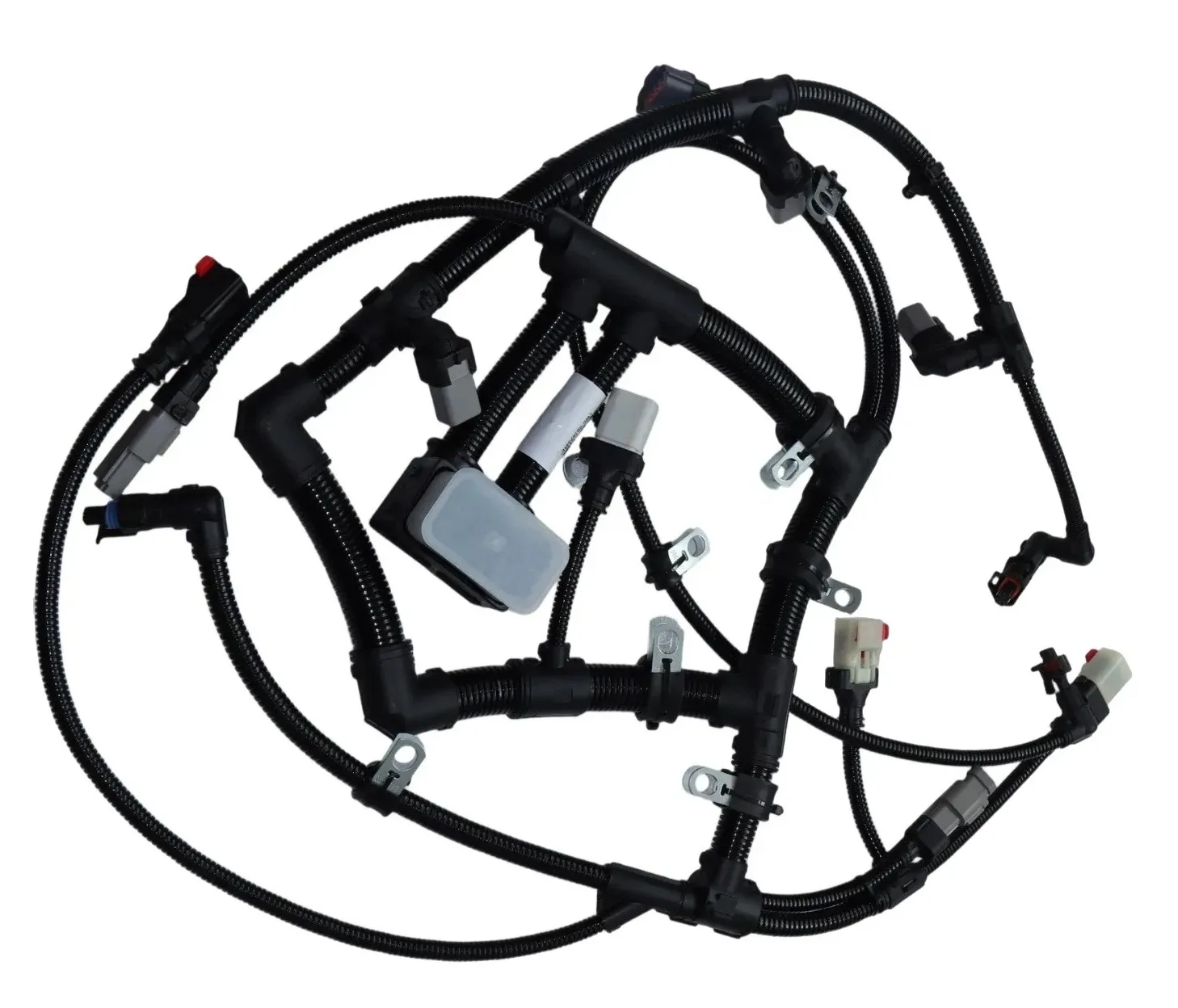

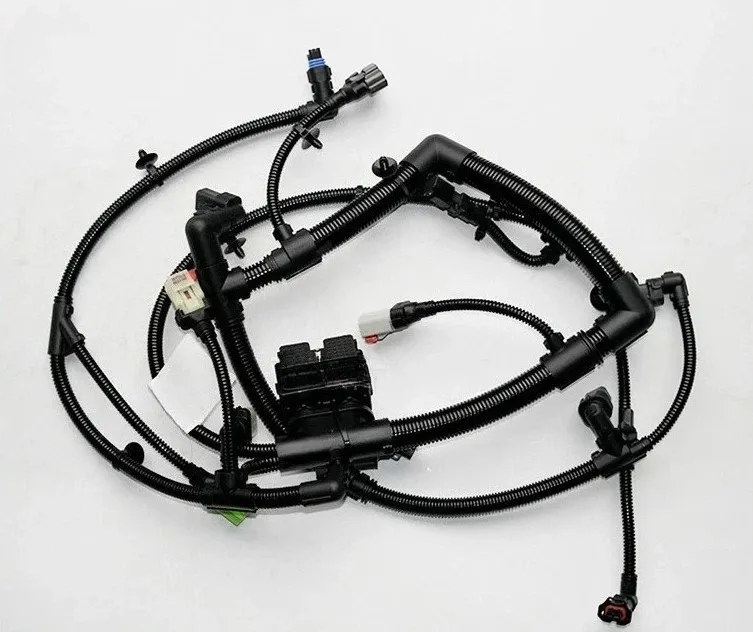

Жгут проводов двигателя — это не один кабель

Жгут проводов двигателя передаёт питание, массу и управляющие сигналы между ECM, датчиками, исполнительными механизмами, топливной системой и системой управления оборудования. Однако при реальной закупке термин «жгут проводов двигателя» может обозначать только одну часть всей электрической системы.

В таблице ниже используются распространённые закупочные термины. Точные названия, границы сборочных единиц и состав поставки зависят от платформы двигателя и каталога деталей.

Основные силовые кабели аккумуляторов, стартера и генератора также относятся к общей электрической системе двигателя, но обычно рассматриваются как отдельные силовые кабели. Они могут не входить в коммерческое предложение на жгут двигателя и должны подтверждаться отдельно.

На многих двигателях с электронным управлением и в проектах интеграции оборудования жгут со стороны двигателя и интерфейсный жгут OEM проектируются и поставляются отдельно, а затем соединяются через основной разъём. Такая схема применяется не на всех двигателях Cummins. Фактическая граница поставки зависит от платформы двигателя, производителя оборудования и электрической архитектуры, поэтому необходимо проверять каталог деталей по ESN и документацию на оборудование.

Для генераторных установок требуется дополнительное разграничение. Внутренний жгут двигателя часто относится к номенклатуре Cummins, тогда как проводка между двигателем, контроллером генераторной установки, шкафом управления и главным AC-генератором может относиться к производителю генераторной установки.

Что фактически входит в коммерческое предложение на «жгут проводов»?

Такие термины, как «жгут проводов двигателя» и «полный комплект жгутов», не всегда означают одинаковый объём поставки.

Коммерческое предложение может включать:

• Только основной жгут двигателя
• Основной жгут вместе с ECM

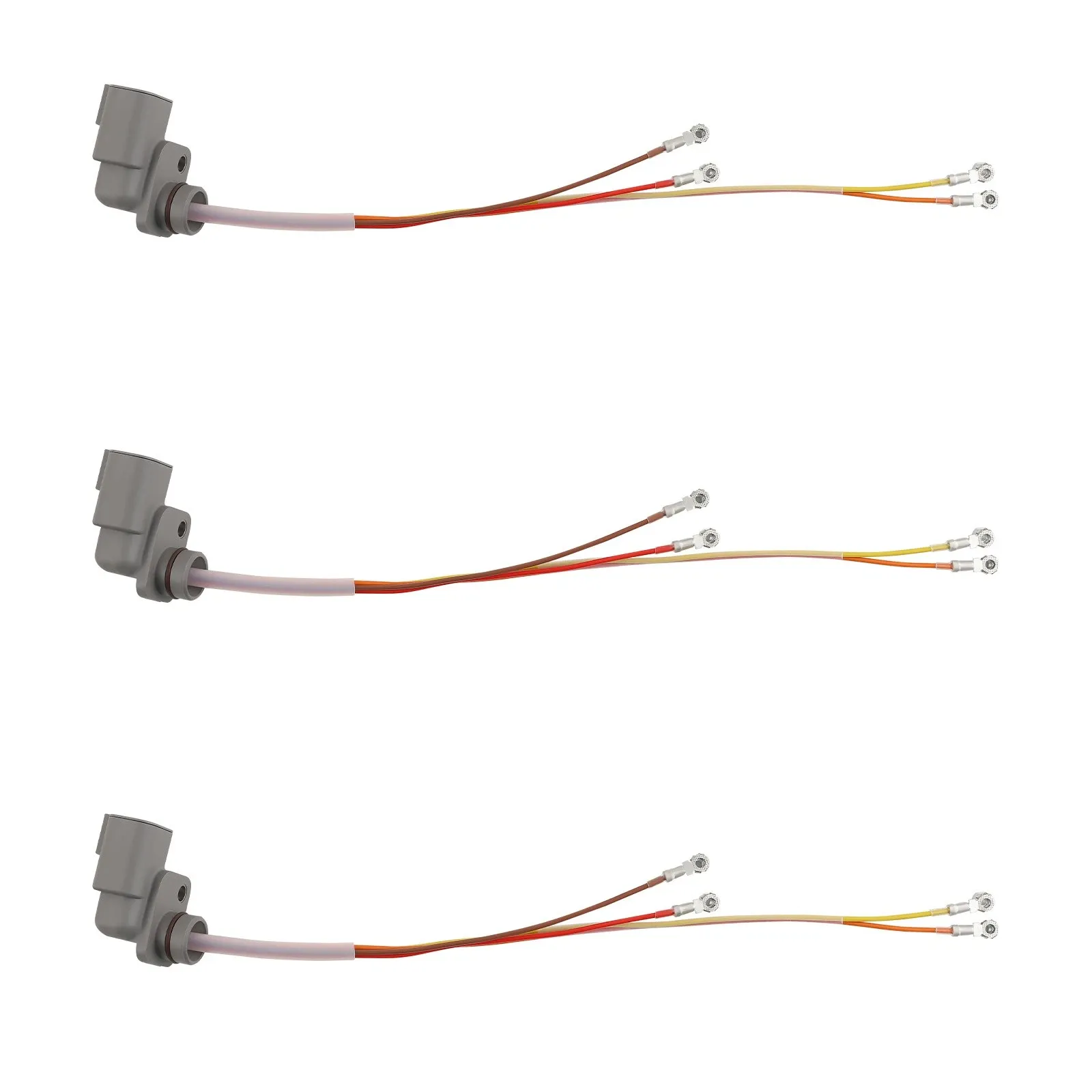

• Отдельный жгут форсунок или датчиков
• Интерфейсный жгут OEM
• Короткий ремонтный провод между датчиком и разъёмом
• Ремонтный комплект разъёма вместо полного жгута

Перед принятием коммерческого предложения уточните, какая именно часть жгута включена, входит ли ECM в комплект и чётко ли обозначены какие-либо ремонтные элементы разъёмов.

Если у вас уже есть коммерческое предложение на жгут, но вы не можете определить, включает ли оно основной жгут двигателя, ECM, интерфейсный жгут OEM или только ремонтный элемент разъёма, отправьте предложение вместе с идентификационными данными двигателя для проверки.

Почему одной модели двигателя недостаточно

Модель двигателя определяет базовое семейство двигателя, но редко позволяет однозначно определить конкретный жгут проводов.

Два двигателя с одинаковым обозначением модели могут использовать разные жгуты из-за:

• Механической или электронной топливной системы
• Разных платформ ECM или калибровок
• Разных номиналов мощности и частоты вращения
• Промышленного, строительного или генераторного применения
• Разной компоновки датчиков и исполнительных механизмов
• Предыдущей замены ECM или модификации жгута
• Интерфейсов машины, специфичных для OEM

Система оборудования на 12 V или 24 V может влиять на цепи стартера, цепи зарядки, реле и некоторые интерфейсы OEM. Однако одно только напряжение не определяет, отличается ли основной жгут двигателя.

Три распространённых случая несовпадения жгута

1. Двигатель был заменён, но данные оборудования не обновили

Шильдик оборудования по-прежнему указывает исходный двигатель, тогда как установленный двигатель имеет другой ESN и другой ECM. Поэтому жгут, выбранный только по модели машины, может не соответствовать фактически установленному двигателю.

2. На этикетке старого жгута указан номер OEM

Покупатель предоставляет номер жгута производителя экскаватора, погрузчика или генераторной установки и ожидает найти его в каталоге деталей Cummins.

Если номер принадлежит производителю оборудования, сначала необходимо определить, относится ли жгут к стороне двигателя или к стороне оборудования.

3. Основной разъём подходит, но разводка ответвлений отличается

Два жгута могут использовать физически совместимый разъём ECM, но при этом отличаться по:

• Количеству ответвлений к датчикам
• Длине проводов
• Расположению клипс и кронштейнов
• Назначению контактов
• Ключеванию разъёмов
• Функциям интерфейса OEM

Разъём, который физически подходит, не обязательно электрически совместим.

Пятиэтапный процесс подбора жгута Cummins

Шаг 1: найдите номер детали оригинального жгута

Этикетка оригинального жгута может находиться:

• Рядом с разъёмом ECM
• В основной точке разветвления
• Рядом с монтажным кронштейном
• На наружной защитной оболочке
• Рядом с разъёмом подключения к оборудованию

Сфотографируйте этикетку полностью, а не записывайте только часть номера.

Старый номер детали является важной отправной точкой для поиска, но он может больше не быть актуальным номером для заказа. Проверьте, был ли он:

• Заменён более новым номером детали
• Заменён модернизированным узлом
• Разделён на жгут и отдельный ремонтный элемент разъёма
• Включён в более крупный сервисный комплект

Различие между старым и текущим номером детали не означает автоматически, что сменная деталь несовместима.

Шаг 2: предоставьте серийный номер двигателя

Серийный номер двигателя, или ESN, является основной ссылкой для подтверждения исходной заводской конфигурации двигателя.

Cummins QuickServe Online можно использовать для доступа к информации по деталям для конкретного ESN, данным шильдика и доступной сервисной документации. Электрические схемы также могут быть доступны, если для данного двигателя существуют соответствующие документы.

ESN отражает исходную заводскую конфигурацию. Если двигатель был модифицирован, восстановлен или оснащён другим ECM, физический жгут и разъёмы всё равно необходимо проверить.

Шаг 3: зафиксируйте данные ECM, если они доступны

Для двигателей с электронным управлением сфотографируйте шильдик ECM и запишите доступную информацию, например:

• Номер детали ECM
• Серийный номер ECM
• Модель ECM
• Калибровку или код ECM, если доступны
• Количество и ориентацию разъёмов ECM

Информация об ECM полезна при сложных проверках конфигурации, но данные калибровки не следует считать обязательными для каждого запроса. У многих покупателей нет доступа к диагностическому программному обеспечению.

Одного номера детали ECM недостаточно для идентификации жгута. Одна и та же аппаратная платформа ECM может использоваться в разных конфигурациях двигателя.

Шаг 4: сравните все разъёмы, а не только основной

Предоставьте чёткие фотографии:

• Всех разъёмов со стороны ECM
• Соединений форсунок или клапанной крышки
• Разъёмов датчиков двигателя
• Основных разъёмов со стороны оборудования
• Точек массы
• Клипс, кронштейнов и мест крепления жгута

Сравните:

• Форму корпуса разъёма
• Элементы ключевания
• Количество и расположение контактов
• Направление фиксации
• Количество ответвлений
• Длину проводов
• Положение клипс и кронштейнов

Не меняйте расположение контактов и не объединяйте два внешне похожих жгута без правильной информации по цепям и терминалам.

Если повреждён только один разъём, полная замена жгута требуется не всегда. Для некоторых платформ доступны ремонтные детали разъёмов, которые можно определить по ESN, номеру жгута или номеру соответствующего датчика. Возможность локального ремонта всё равно должен подтвердить техник, отвечающий за осмотр и электрические проверки.

Шаг 5: подтвердите фактическое применение двигателя

Одно и то же семейство двигателей может использовать разные подключения со стороны машины в зависимости от применения.

Строительная и горнодобывающая техника может взаимодействовать с:

• Контроллерами машины
• Панелями приборов
• Защитными блокировками
• Гидравлическими системами или трансмиссией
• Функциями защиты оборудования

Двигатели генераторных установок могут подключаться к:

• Контроллерам генераторной установки
• Системам удалённого мониторинга
• Цепям запуска и остановки
• Системам защиты и аварийного останова

Одна и та же базовая модель двигателя не гарантирует одинаковый разъём со стороны оборудования или одинаковую логику управления.

Признаки, которые могут — или могут не — указывать на проблему жгута

Возможные признаки неисправности жгута проводов включают:

• Периодические случаи отсутствия запуска
• Неожиданную остановку во время работы
• Одновременное появление нескольких кодов неисправностей датчиков
• Периодически пропадающие показания датчиков
• Потерю диагностической связи с ECM
• Снижение мощности двигателя
• Изменение проявления неисправности при перемещении или вибрации жгута
• Появление аварий после дождя или мойки под давлением
• Повторное перегорание предохранителей
• Локальный нагрев в районе разъёма

Эти признаки не доказывают, что жгут неисправен.

Аналогичные проблемы могут быть вызваны:

• Неисправным датчиком
• Ненадёжным питанием ECM
• Низким или нестабильным напряжением аккумулятора
• Плохим соединением с массой
• Неисправностью ECM
• Неисправностями жгута со стороны OEM
• Влагой или коррозией внутри разъёмов
• Неисправными предохранителями, реле или выключателями

Перед заказом полного жгута следует проверить коды неисправностей, питание, соединения с массой и связанные электрические цепи.

К распространённым причинам реального повреждения жгута относятся:

• Длительная вибрация и усталостное разрушение проводников
• Истирание о металлические кромки или кронштейны
• Воздействие высокой температуры рядом с выпускной системой
• Загрязнение маслом, топливом или охлаждающей жидкостью
• Попадание воды в разъёмы при мойке под давлением
• Отсутствие клипс, из-за чего жгут остаётся без опоры
• Многократные нестандартные соединения или ремонты
• Неправильная прокладка после обслуживания двигателя

Жгут может выглядеть неповреждённым снаружи, но при этом иметь обрыв проводника в месте постоянного изгиба. Такие неисправности могут проявляться только при вибрации, изменении температуры или перемещении жгута.

Ремонтировать разъём или менять жгут целиком?

Локальный ремонт разъёма может рассматриваться, если:

• Повреждён только один корпус разъёма
• Небольшое количество контактов ослаблено или повреждено коррозией
• Место повреждения точно определено
• Остальная часть жгута находится в хорошем состоянии
• Доступны правильные контакты, уплотнения и ремонтные материалы
• После ремонта можно выполнить проверку целостности цепей и работоспособности

Полная замена жгута обычно более целесообразна, если:

• Одновременно стареют несколько ответвлений
• Большие участки подвергались чрезмерному нагреву
• Защитная оболочка затвердела или потрескалась
• В жгуте имеется несколько нестандартных соединений
• Масляное загрязнение распространилось на несколько разъёмов
• Подозреваются периодические внутренние обрывы
• Коррозия затрагивает значительную часть жгута
• Стоимость повторных простоев неприемлема

Для горнодобывающего оборудования, резервного электропитания центров обработки данных и других критически важных применений многократный ремонт сильно состарившегося жгута может создавать больший эксплуатационный риск, чем замена на правильно подобранный узел.

Окончательное решение о ремонте должна принимать сервисная организация, отвечающая за осмотр и электрические проверки.

Оригинальные жгуты и проверенные варианты замены

Сменный жгут не следует оценивать только по тому, подходят ли разъёмы или насколько привлекательна цена.

К важным пунктам проверки относятся:

• Перекрёстное соответствие номеров деталей
• Производитель и спецификация разъёмов
• Назначение контактов
• Конструкция уплотнений
• Сечение проводов и защитные материалы
• Количество ответвлений и длина проводов
• Расположение клипс и кронштейнов
• Стойкость к температуре и техническим жидкостям
• Протоколы заводской проверки целостности цепей

Для двигателей высокой мощности, сложных электронных систем, жгутов системы доочистки и критически важных проектов резервного электропитания оригинальный жгут или полностью проверенный вариант замены часто представляет меньший риск.

Наличие и пригодность сменных вариантов должны оцениваться с учётом фактической платформы двигателя и условий эксплуатации.

Информация, которую необходимо предоставить перед заказом

Приоритетная информация

• ESN двигателя
• Номер детали оригинального жгута, если доступен
• Чёткие фотографии всех важных разъёмов
• Применение двигателя
• Марка и модель оборудования
• Фотография шильдика ECM для двигателей с электронным управлением

Дополнительная информация, если доступна

• Информация о калибровке ECM
• Коды неисправностей
• История ремонта или модификации жгута
• Электрическая документация оборудования
• Результаты диагностического сканирования

Если этикетка оригинального жгута не читается, до снятия сфотографируйте весь установленный маршрут жгута и пронумеруйте каждый разъём. Слишком раннее снятие или разрезание жгута может уничтожить важные данные для идентификации.

Как ZEB Power помогает с подбором жгутов Cummins

ZEB Power поставляет жгуты проводов двигателей Cummins, ремонтные детали разъёмов и связанные электрические компоненты для строительной техники, горнодобывающего оборудования, генераторных установок и промышленного оборудования.

Наличие проводки шкафа управления или интерфейсных жгутов, специфичных для OEM, необходимо подтверждать отдельно по марке и модели оборудования, а также по оригинальному номеру детали.

На основании ESN, номера жгута и информации о разъёмах мы можем помочь проверить:

• Применимые жгуты в сборе
• Номера деталей, заменившие исходные
• Доступные ремонтные детали разъёмов
• Оригинальные или проверенные варианты замены
• Точный объём поставки по коммерческому предложению

Возможность локального ремонта повреждённого жгута должен определять техник, отвечающий за осмотр и электрические проверки.

Отправьте ESN двигателя и номер оригинального жгута, шильдик ECM и чёткие фотографии разъёмов для проверки деталей. Не разбирайте оригинальный жгут до тех пор, пока конфигурация замены не будет подтверждена.

Часто задаваемые вопросы

Можно ли купить жгут двигателя Cummins только по модели двигателя?

Не рекомендуется. Двигатели с одинаковым обозначением модели могут иметь разные ESN, конфигурации ECM и подключения к оборудованию. Также необходимо проверить оригинальный номер детали и физические разъёмы.

Что важнее: ESN или номер детали оригинального жгута?

Они выполняют разные функции. Номер оригинального жгута идентифицирует фактически установленный компонент, тогда как ESN определяет исходную заводскую конфигурацию двигателя. Если двигатель или жгут были модифицированы, также необходимо проверить ECM, разъёмы и фактическую установленную конфигурацию.

Что делать, если номер детали старого жгута больше не выпускается?

Проверьте, существует ли официальная замена номера, модернизированный вариант или связанный ремонтный комплект. Не выбирайте непроверенный универсальный жгут только по внешнему сходству.

Одинаковый номер детали ECM всегда означает одинаковый жгут проводов?

Нет. Одна и та же аппаратная платформа ECM может использоваться в разных конфигурациях двигателя, тогда как датчики, исполнительные механизмы и интерфейсы OEM могут отличаться.

Если корпус разъёма одинаковый, можно ли считать жгуты взаимозаменяемыми?

Не обязательно. Расположение контактов, функции цепей, разводка ответвлений и длина проводов могут различаться даже при физически одинаковых корпусах разъёмов.

Можно ли заменить только повреждённый разъём вместо всего жгута?

Локальный ремонт возможен, если повреждение ограничено, остальная часть жгута находится в хорошем состоянии и доступны правильные контакты, уплотнения и ремонтные материалы. Полная замена может быть надёжнее, если жгут имеет общее старение или периодические внутренние неисправности.

Является ли жгут шкафа управления генераторной установки частью жгута двигателя Cummins?

Не всегда. Внутренний жгут двигателя может быть компонентом Cummins, тогда как проводка к контроллеру генераторной установки или внутри шкафа управления может относиться к производителю генераторной установки.

Следует ли снимать старый жгут до оформления заказа?

Не снимайте его слишком рано. Пока жгут установлен, сфотографируйте его маршрут, ответвления и расположение разъёмов. Если разрезать или снять его до идентификации, можно потерять важную информацию для подбора.

Что делать, если этикетка оригинального жгута не читается?

Предоставьте ESN, шильдик ECM, модель оборудования, схему прокладки установленного жгута и чёткие фотографии каждого разъёма. После этого можно одновременно проверить исходные данные двигателя и фактическую физическую конфигурацию.
