Guide de remplacement des pompes à eau Perkins : circuit et contenu

« La pompe à eau Perkins fuit. Merci de nous proposer une pièce de remplacement. »

La demande semble identifier à la fois le composant et le problème. Pour un fournisseur, cependant, cela ne suffit toujours pas pour établir un devis définitif.

La première question est de savoir si l’acheteur parle de la pompe de circulation du liquide de refroidissement du moteur ou d’une pompe desservant un circuit de refroidissement distinct. Sur un moteur industriel conventionnel refroidi par radiateur, « Water Pump » désigne généralement la pompe de circulation du liquide de refroidissement moteur. Certaines configurations marines peuvent toutefois utiliser à la fois une pompe de circulation du liquide de refroidissement moteur et une Raw Water Pump séparée. La présence éventuelle d’une seconde pompe sur un moteur donné — ainsi que son mode d’entraînement et ses connexions — doit être confirmée à partir de la configuration du moteur et de l’équipement, et non supposée à partir du seul nom du modèle.

Même après avoir identifié le circuit de refroidissement, « Water Pump » peut correspondre à différents périmètres de fourniture. Le devis peut couvrir un ensemble de pompe de base, un ensemble complet avec poulie, un kit de pompe à eau ou une pompe nécessitant la réutilisation du carter ou des composants d’entraînement existants.

Enfin, une pompe qui se monte physiquement sur le moteur peut malgré tout ne pas fournir le débit de liquide de refroidissement correct. Le mode d’entraînement, la configuration de la poulie ou de l’engrenage, la conception de la roue, les passages internes du liquide de refroidissement et l’organisation d’origine du système de refroidissement influencent tous les performances de la pompe.

L’achat d’une pompe à eau Perkins nécessite donc trois niveaux de vérification :

Confirmer quel circuit de refroidissement la pompe dessert, déterminer le périmètre de l’ensemble fourni et son interface avec le carter, puis vérifier la configuration d’entraînement et sa compatibilité avec le système de refroidissement d’origine.

Ce n’est que lorsque ces trois conditions sont alignées qu’un devis fournit une base fiable pour la commande et l’inspection à la réception.

Ce guide ne diagnostique pas une pompe à eau défaillante uniquement à partir d’une surchauffe, d’une perte de liquide de refroidissement ou d’un bruit de fonctionnement. La recherche de fuite, les essais du système de refroidissement, l’inspection de l’entraînement et l’installation doivent être réalisés par une organisation de réparation disposant des informations de service et des capacités d’essai appropriées.

Premier niveau : identifier le circuit de refroidissement desservi par la pompe

Dans la plupart des équipements industriels conventionnels et des applications de groupes électrogènes, la pompe à eau est la pompe de circulation du liquide de refroidissement moteur. Elle fait circuler le liquide à travers le bloc-cylindres et la culasse et transfère la chaleur du moteur vers le radiateur ou un autre échangeur thermique.

Dans certaines applications spécialisées, une même installation moteur peut toutefois comporter plusieurs pompes. Certaines configurations marines refroidies par échangeur thermique peuvent utiliser à la fois une pompe de circulation du liquide de refroidissement moteur et une Raw Water Pump. La première fait circuler le liquide de refroidissement dans le circuit moteur fermé, tandis que la seconde fait circuler l’eau extérieure à travers l’échangeur thermique.

Le même terme de recherche — « Perkins Water Pump » — peut donc désigner des circuits de refroidissement totalement différents. Les fabricants d’équipements peuvent également concevoir des systèmes avec un circuit basse température distinct, une pompe de circulation auxiliaire ou une autre configuration de refroidissement propre à l’application. Ces éléments ne sont pas des caractéristiques standard de tous les moteurs Perkins et doivent être confirmés à partir de la conception du système de refroidissement de la machine ou du navire complet.

Avant de demander un devis, l’acheteur doit déterminer si la pompe est installée dans le circuit principal de liquide de refroidissement moteur ou dans un circuit externe d’eau brute, si l’équipement utilise un radiateur, un échangeur thermique ou une autre configuration de refroidissement, si une seconde pompe de refroidissement est présente et quelles conduites sont raccordées à la pompe à remplacer.

Le modèle du moteur réduit le champ de recherche, mais il ne remplace pas l’identification du circuit de refroidissement.

Deuxième niveau : confirmer le périmètre de l’ensemble de pompe à eau

« Water Pump » est une catégorie de produit, et non une nomenclature fixe.

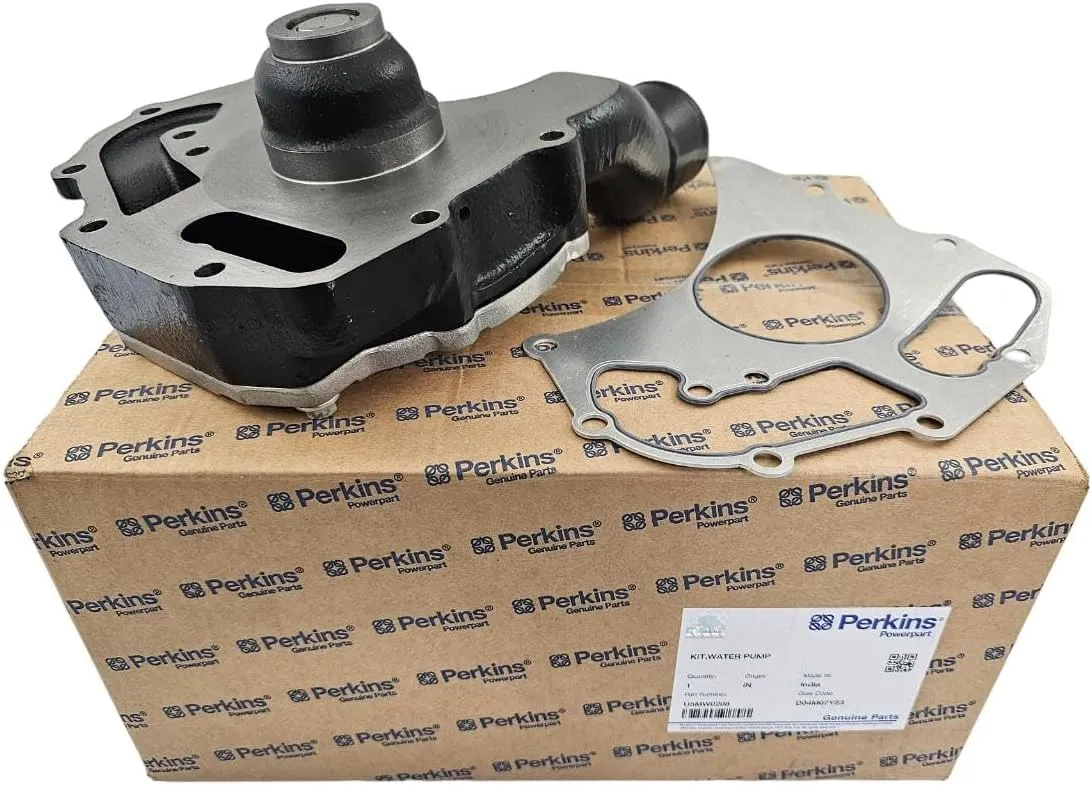

Les pompes à eau Perkins peuvent être fournies sous les désignations Water Pump, Water Pump Assembly, Water Pump & Pulley ou Water Pump Kit. Bien que tous ces produits puissent être décrits de manière informelle comme des pompes à eau, le contenu de la fourniture n’est pas nécessairement identique.

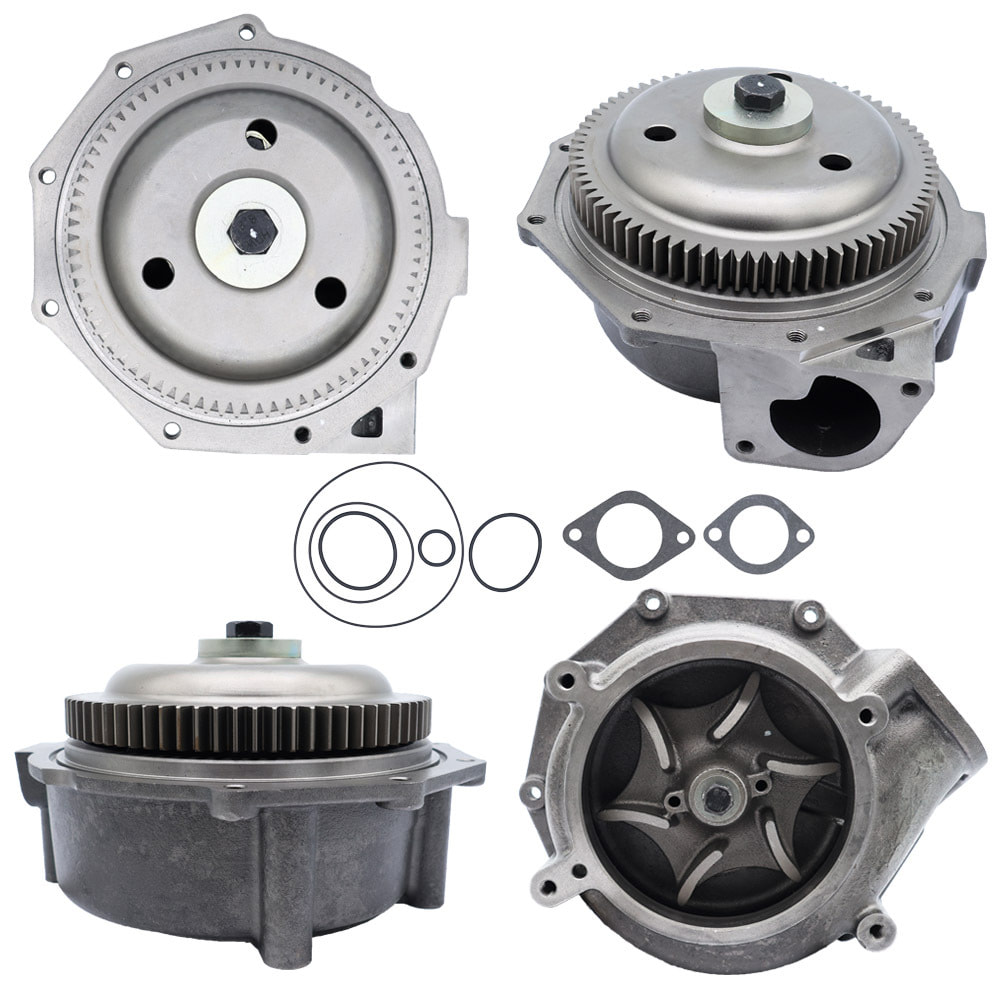

Un devis peut couvrir un ensemble de base comprenant l’arbre, les roulements, la roue et les joints. Un autre peut également inclure une poulie, un engrenage d’entraînement, une partie du carter, un joint d’installation ou des joints toriques. Un troisième peut nécessiter que l’acheteur transfère certains composants d’entraînement ou de raccordement depuis l’ancienne pompe.

La question essentielle lors de l’achat est :

Le périmètre de fourniture proposé permettra-t-il de réaliser complètement le remplacement de la pompe à eau ?

Il est moins utile de demander si le produit est une « pompe à eau complète ».

Si la poulie, l’engrenage et le carter existants ont été inspectés et peuvent être réutilisés, un ensemble de pompe de base peut suffire. Si ces composants sont corrodés, desserrés, endommagés ou ne peuvent pas être déposés sans dommage, le même devis peut être incomplet pour la réparation réelle.

Un devis formel doit identifier les composants fournis avec la nouvelle pompe, les éléments explicitement exclus, les anciens composants qui doivent être réutilisés, les poulies, carters ou pièces d’étanchéité disponibles en option, ainsi que les travaux d’assemblage qui restent sous la responsabilité de l’atelier.

Le carter et les passages du liquide de refroidissement comptent davantage que l’apparence générale

Une pompe à eau se raccorde aux passages internes du liquide de refroidissement du moteur par son carter. Il ne s’agit pas d’une pompe de circulation universelle pouvant être sélectionnée uniquement à partir des dimensions de la bride.

Deux pompes d’apparence générale similaire peuvent différer par leur bride de montage, la disposition des trous de boulons, la profondeur d’installation, la position des entrées et sorties de liquide de refroidissement, les passages de dérivation, l’orientation des raccords de flexible ou la connexion avec le carter avant ou le boîtier du thermostat.

Une photographie de face ou une comparaison visuelle approximative ne suffit donc pas.

Les numéros présents sur l’ancienne pompe doivent également être interprétés correctement. Un numéro de moulage peut identifier uniquement le carter de base et ne pas correspondre à la référence de service officielle de l’ensemble complet de pompe.

Une identification plus fiable combine le numéro de série complet du moteur, la Build List lorsqu’elle est disponible, les autres informations de configuration, la référence de service officielle ainsi que des photographies montrant l’ancienne pompe complète, la face de montage, l’extrémité d’entraînement et les raccordements de liquide de refroidissement.

Plusieurs versions de pompe peuvent exister pour un même modèle général de moteur. La compatibilité doit donc être vérifiée à partir de l’identité exacte du moteur et de la configuration actuellement installée.

Troisième niveau : la configuration d’entraînement détermine si la pompe peut fonctionner comme prévu

Une pompe à eau Perkins peut être entraînée par courroie ou par engrenage, selon le moteur et l’application.

Pour une pompe entraînée par courroie, l’acheteur doit confirmer si la poulie est incluse, ainsi que son diamètre, le profil et le nombre de gorges, la liaison entre le moyeu et l’arbre et le déport de la poulie. La poulie installée doit rester alignée avec les autres accessoires entraînés.

Deux pompes peuvent se monter au même emplacement tout en provoquant un mauvais alignement de la courroie, une vitesse de pompe incorrecte ou des problèmes d’entraînement des accessoires si le diamètre ou le déport de la poulie diffère.

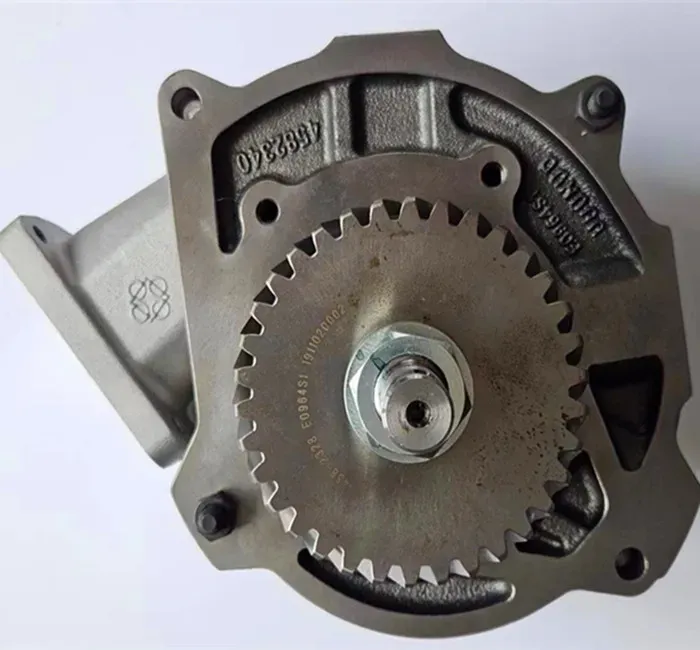

Pour une pompe entraînée par engrenage, l’engrenage, le moyeu, la liaison avec l’arbre, la profondeur d’installation et les conditions d’engrènement doivent être vérifiés. Le modèle du moteur à lui seul ne prouve pas que l’ancien engrenage puisse être transféré sur la pompe de remplacement. Toute position d’installation particulière ou procédure d’assemblage spécifique doit être confirmée à partir des informations de service applicables.

Le débit et la pression réels de la pompe dépendent de davantage de facteurs que la forme du carter. La conception de la roue, les passages internes et la configuration d’entraînement influencent également les performances.

Le simple fait qu’une pompe tourne prouve uniquement qu’une liaison d’entraînement a été établie. Cela ne prouve pas que la pompe fournit le débit et la pression requis par le moteur.

La pompe doit être évaluée dans le contexte du système de refroidissement d’origine

La pompe à eau ne détermine pas à elle seule la capacité de refroidissement. Elle fonctionne avec le thermostat, le radiateur, le ventilateur, les courroies, les flexibles et les autres composants du système de refroidissement.

Pour un moteur conservant sa configuration de refroidissement d’origine, l’approche normale consiste à identifier la bonne pompe à partir de l’identité complète du moteur et des données de pièces actuelles, plutôt que de recalculer le débit de liquide de refroidissement nécessaire.

Un niveau d’analyse différent est nécessaire lorsque l’équipement a été modifié — par exemple lorsque le radiateur a été déplacé loin du moteur, que les conduites de liquide de refroidissement ont été considérablement allongées, qu’un échangeur thermique externe a été ajouté, que le circuit de refroidissement a été modifié ou que le système de refroidissement OEM d’origine a été remplacé par un système non standard.

Dans ces situations, sélectionner une pompe uniquement parce qu’elle possède les mêmes dimensions extérieures ne suffit pas. Le système de refroidissement complet doit toujours fournir le débit, la pression et la capacité d’évacuation thermique requis par le moteur.

Cette évaluation relève de l’ingénierie du système de refroidissement et de l’application. Elle ne doit pas être décidée à distance par un fournisseur de pièces à partir d’une seule photographie de pompe.

Une fuite de liquide de refroidissement et une surchauffe ne prouvent pas que la pompe est défaillante

Des traces de liquide de refroidissement près de la pompe, une augmentation du bruit de fonctionnement, du jeu au niveau de la poulie ou une surchauffe du moteur constituent des raisons valables d’inspecter la pompe à eau. Elles ne prouvent pas que la pompe soit le seul composant défaillant.

Le liquide de refroidissement présent autour de la pompe peut provenir du joint interne de la pompe, du joint entre la pompe et le carter, d’un joint torique, d’un collier de flexible, du boîtier du thermostat ou d’un autre raccord de liquide de refroidissement situé à proximité.

Des traces persistantes de liquide de refroidissement autour de la pompe ne doivent pas être considérées comme une fuite sans importance. L’atelier doit identifier la source exacte, le débit de fuite ainsi que l’état du roulement et de l’extrémité d’entraînement.

La surchauffe du moteur peut également être liée au niveau de liquide de refroidissement, au fonctionnement du thermostat, à l’état du radiateur, aux performances du ventilateur, à l’état des courroies, à la présence d’air emprisonné ou à la ventilation du compartiment de l’équipement.

Une pompe à eau de remplacement ne doit pas être commandée uniquement parce que le moteur fonctionne à une température trop élevée.

Élargissez le périmètre d’inspection, pas automatiquement celui du remplacement

La défaillance d’une pompe à eau peut être liée à l’état des composants environnants.

Lors du remplacement d’une pompe entraînée par courroie, l’atelier doit inspecter l’usure et la tension de la courroie, le jeu ou le faux-rond de la poulie, l’état du tendeur et l’alignement des accessoires. Il doit également examiner si le roulement de l’ancienne pompe a subi une charge latérale anormale.

Pour une pompe entraînée par engrenage, l’engrenage d’entraînement, le moyeu, la zone d’engrènement, le carter associé et les surfaces de montage doivent être inspectés.

Il est également raisonnable de contrôler simultanément les flexibles pour détecter d’éventuelles fuites et de vérifier le fonctionnement du thermostat.

Cela ne signifie pas que la courroie, le thermostat, les flexibles et tous les composants d’entraînement doivent automatiquement être remplacés avec la pompe.

Le principe correct est :

Une défaillance de la pompe à eau élargit le périmètre d’inspection ; elle n’élargit pas automatiquement le périmètre de remplacement.

La commande finale de pièces doit suivre les résultats de l’inspection plutôt qu’une règle générale consistant à « remplacer tout ce qui se trouve autour ».

Deux devis de pompes à eau doivent couvrir la même tâche d’installation

Deux devis portant la désignation « Perkins Water Pump » ne sont pas nécessairement directement comparables.

L’un peut couvrir un ensemble pompe et poulie, tandis qu’un autre peut inclure uniquement le corps principal de la pompe. L’un peut inclure le joint d’installation, tandis qu’un autre exige de commander ce joint séparément. Dans une application marine, un devis peut concerner la pompe de circulation du liquide de refroidissement moteur et un autre la Raw Water Pump.

Avant de comparer les prix, l’acheteur doit aligner l’identité complète du moteur et l’application, le circuit de refroidissement desservi, la référence officielle, le périmètre de l’ensemble, le mode d’entraînement, la fourniture de la poulie ou de l’engrenage, les composants de carter et d’étanchéité inclus, les anciennes pièces devant être réutilisées ainsi que l’origine du produit et les limites de garantie.

Un devis indiquant uniquement :

Perkins Water Pump × 1

n’identifie pas quelle pompe sera fournie ni si elle permettra de réaliser complètement l’installation requise.

Informations à fournir avant de commander

Une demande de pompe à eau Perkins pouvant être vérifiée précisément doit inclure le modèle complet du moteur, le numéro de série complet du moteur, la Build List lorsqu’elle est disponible ainsi que toute autre information de configuration pertinente.

L’acheteur doit également fournir la marque, le modèle et l’application de l’équipement ; préciser si le système est refroidi par radiateur, par échangeur thermique ou selon une autre configuration ; indiquer dans quel circuit de refroidissement se trouve la pompe ; fournir les références officielles et les numéros visibles sur l’ancienne pompe ; ainsi que des photographies montrant la pompe complète, la bride de montage, les raccords d’entrée et de sortie et l’extrémité d’entraînement.

La demande doit préciser si la pompe est entraînée par courroie ou par engrenage, si la poulie, l’engrenage, le moyeu et le carter seront réutilisés, si les joints et joints toriques doivent être inclus et si le système de refroidissement d’origine a été modifié.

Si l’ancienne pompe n’a pas encore été déposée, il convient de photographier sa position d’installation, l’orientation des flexibles et la configuration d’entraînement. Une seule photographie de face prise après la dépose ne suffit généralement pas pour reconstituer l’installation complète.

Quand la commande peut-elle être finalisée ?

Une commande de pompe à eau Perkins doit satisfaire trois conditions avant d’être considérée comme définitive.

Premièrement, le circuit de refroidissement précis desservi par la pompe doit avoir été identifié.

Deuxièmement, le périmètre de l’ensemble proposé doit être clair, notamment les composants de carter, d’entraînement et d’étanchéité inclus.

Troisièmement, le mode d’entraînement, l’interface de montage et la configuration d’origine du système de refroidissement doivent avoir été vérifiés.

Si l’identité du moteur, le circuit de refroidissement ou le périmètre de fourniture restent incertains, le fournisseur peut communiquer un prix estimatif et un délai indicatif, mais le devis ne doit pas être traité comme une commande finale impossible à modifier.

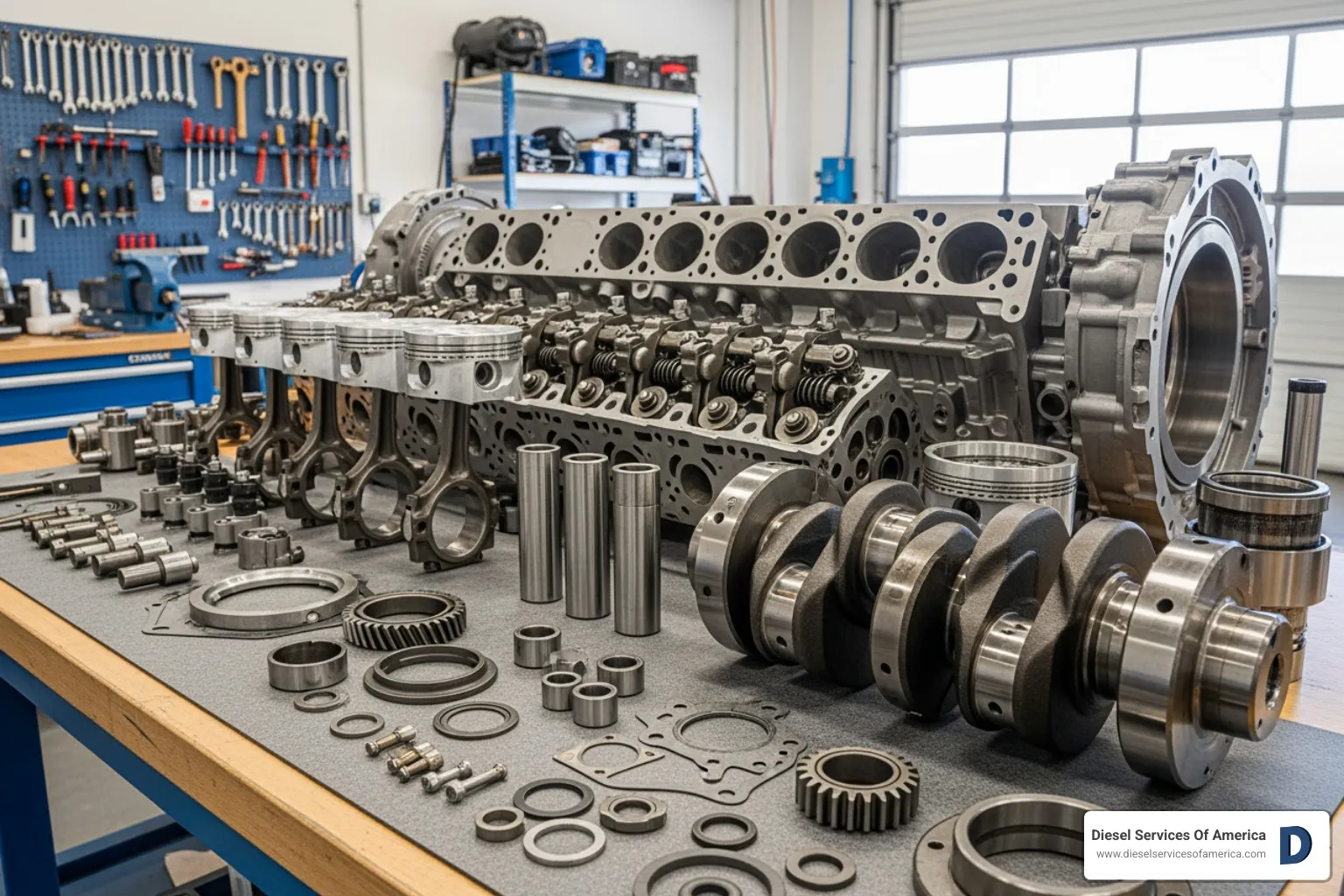

Comment ZEB Power aide à examiner les pompes à eau Perkins

ZEB Power utilise le modèle du moteur, le numéro de série complet, l’équipement d’application, la configuration du système de refroidissement, les numéros de l’ancienne pompe et les photographies d’installation pour aider les acheteurs à déterminer s’ils ont besoin de la pompe de circulation du liquide de refroidissement moteur, d’une Raw Water Pump marine ou d’une autre pompe de refroidissement spécifique à l’application.

ZEB Power peut aider à vérifier la référence de la pompe à eau, le périmètre de fourniture, l’interface avec le carter, le mode d’entraînement et la relation de remplacement valide, ainsi qu’à comparer si différents devis couvrent la même tâche d’installation.

Le diagnostic final de défaillance de la pompe à eau, la cause de la surchauffe du moteur, l’évaluation du débit d’un système de refroidissement modifié ainsi que l’installation finale et la mise en service doivent rester sous la responsabilité d’une organisation de réparation ou d’ingénierie disposant des capacités d’essai appropriées.

Fournissez la plaque signalétique du moteur et son numéro de série complet, le numéro de l’ancienne pompe à eau, son emplacement d’installation ainsi que des photographies de l’extrémité d’entraînement et des raccordements de liquide de refroidissement. ZEB Power peut vous aider à transformer une demande générale de « Water Pump » en un périmètre de fourniture précis pouvant être vérifié, chiffré et contrôlé à la réception.

Questions fréquemment posées

Combien de pompes à eau un moteur Perkins peut-il avoir ?

Cela dépend du moteur et de l’application. Une installation conventionnelle refroidie par radiateur utilise normalement une pompe de circulation du liquide de refroidissement moteur. Certaines configurations marines refroidies par échangeur thermique peuvent également utiliser une Raw Water Pump séparée. La conception complète du système de refroidissement de l’équipement doit être vérifiée.

Une pompe de liquide de refroidissement moteur et une Raw Water Pump marine sont-elles interchangeables ?

Non. Elles desservent des circuits de refroidissement différents et peuvent utiliser des configurations différentes d’entraînement, de raccordement et de pompe. La sélection doit être basée sur le moteur précis et l’installation marine concernée.

Une pompe à eau Perkins comprend-elle toujours la poulie ?

Non. Une pompe peut être fournie comme ensemble de base, comme combinaison pompe et poulie ou selon un autre niveau d’assemblage. Le devis et la description de la pièce doivent clairement indiquer ce qui est inclus.

Les pompes à eau entraînées par courroie et celles entraînées par engrenage sont-elles interchangeables ?

Pas directement. Elles utilisent des structures d’entraînement, des interfaces de montage et des configurations d’application différentes. L’identité complète du moteur et l’installation actuelle doivent être vérifiées.

Peut-on continuer à utiliser une pompe présentant de légères traces de liquide de refroidissement ?

La décision ne doit pas être fondée uniquement sur la quantité visible de liquide de refroidissement. Des traces près de la pompe peuvent indiquer un problème d’étanchéité en cours de développement ou provenir d’un joint, d’un flexible ou d’un raccord voisin. La source de la fuite doit d’abord être identifiée.

Pourquoi le moteur continue-t-il à surchauffer après l’installation d’une pompe de dimensions similaires ?

Des dimensions identiques ne garantissent pas le même débit, la même pression, la même roue ni la même configuration d’entraînement. Si le système de refroidissement a également été modifié avec un radiateur déporté, un échangeur thermique ou des conduites plus longues, l’ensemble de la conception du refroidissement doit être réévalué au lieu de comparer uniquement l’apparence des pompes.
