Kit de joints et d'étanchéité Perkins : adaptez-le au périmètre de votre réparation

Un moteur Perkins a été ouvert pour une réparation de culasse, et l’atelier a commandé un « Complete Gasket Kit » sur recommandation du fournisseur.

À la réception, le kit ne contenait pas la bonne version du joint de culasse pour ce moteur. En revanche, il comprenait plusieurs éléments d’étanchéité de la partie inférieure du moteur qui n’avaient jamais été concernés par la réparation : joints du carter de distribution, joints de carter d’huile et joint spi avant de vilebrequin.

Il peut s’agir de bien plus qu’une simple erreur de préparation en entrepôt. Le problème fondamental peut être que le périmètre du kit utilisé pour établir le devis ne correspondait pas aux limites d’étanchéité ouvertes pendant la réparation. Un kit peut appartenir à la bonne famille de moteurs et pourtant ne pas permettre de terminer le travail réel.

Demander si l’acheteur a besoin d’un Top Kit, d’un Bottom Kit ou d’un Complete Kit ne résout pas entièrement le problème. Ces appellations ne garantissent pas que différents fournisseurs proposent la même nomenclature.

Une méthode plus fiable consiste à établir une cartographie des limites d’étanchéité avant la commande :

• Quels joints et quelles interfaces ont été ouverts ?
• Quel type d’étanchéité est utilisé à chaque interface ?
• Quels éléments d’étanchéité doivent être remplacés parce que l’assemblage a été démonté ?
• Quelles spécifications dépendent de la version du moteur, de l’historique d’usinage ou des résultats d’inspection ?

Ce guide ne diagnostique pas une défaillance de joint ou d’étanchéité uniquement à partir d’une fuite d’huile, d’une perte de liquide de refroidissement, d’une fuite de combustion ou de symptômes liés au carter moteur. La recherche des fuites, l’inspection des surfaces d’appui, les essais de pression du carter, les mesures de la culasse et du bloc ainsi que l’assemblage final doivent être réalisés par un atelier disposant des informations de service et des capacités d’essai appropriées.

Commencez par cartographier les limites d’étanchéité ouvertes pendant la réparation

Un kit de joints doit être sélectionné en partant de l’opération de réparation et en remontant vers les pièces nécessaires. Le processus ne doit pas commencer par le choix du kit qui paraît le plus complet, puis tenter d’utiliser son contenu pour terminer le travail.

Lorsque la culasse est déposée, les limites d’étanchéité ouvertes peuvent inclure le joint de culasse, le joint de cache-culbuteurs ou de couvre-culasse, les joints des collecteurs d’admission et d’échappement, les joints liés aux injecteurs, les joints de queues de soupapes ainsi que les joints toriques ou joints de raccordement perturbés pendant le démontage.

Lorsque la réparation concerne la partie inférieure ou avant du moteur, les limites ouvertes peuvent inclure le carter d’huile, le carter de distribution, le couvercle avant, l’interface de la pompe à eau, le refroidisseur d’huile, les joints spi avant et arrière du vilebrequin, les joints toriques associés et les pièces de montage à usage unique.

Si la réparation se limite à un turbocompresseur, un refroidisseur d’huile, une pompe à eau ou un porte-filtre, des joints et éléments d’étanchéité locaux peuvent suffire. Acheter un Top Kit ou un Bottom Kit complet pour une seule interface isolée peut augmenter les coûts, créer un stock inutile et accroître le risque d’incompatibilité.

La question d’achat la plus utile n’est donc pas :

Quel kit de joints dois-je acheter ?

La bonne question est :

Quelles limites d’étanchéité ont été ouvertes pendant cette réparation, et comment chacune doit-elle être refermée correctement ?

Les noms des kits sont des étiquettes, pas des nomenclatures

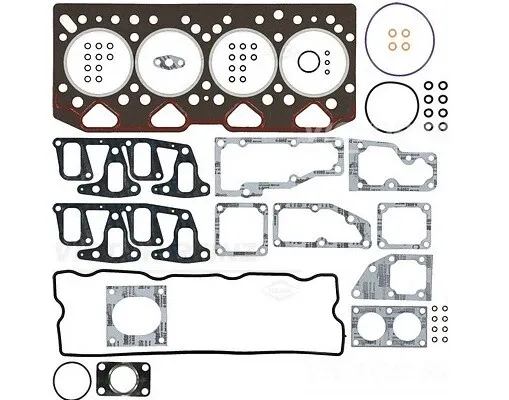

Sur certaines applications Perkins 1100D, un Top Kit peut être organisé autour des travaux de la partie supérieure du moteur après la dépose de la culasse et peut inclure le joint de culasse, le joint de couvre-culasse, les joints d’admission et d’échappement, les joints de queues de soupapes et les joints d’injecteurs.

Un Bottom Kit peut au contraire être organisé autour des travaux concernant le carter d’huile, le carter de distribution, le couvercle avant, la pompe à eau, le refroidisseur d’huile et les joints spi aux extrémités du vilebrequin.

Cet exemple montre que les Top Kits et Bottom Kits sont organisés autour des tâches de réparation, et non simplement selon la hauteur physique des pièces sur le moteur.

Cependant, cet exemple ne doit pas être considéré comme la nomenclature par défaut de toutes les séries Perkins. Les noms des kits, leur couverture et leur contenu peuvent varier selon la famille de moteurs, la Build List et le fournisseur.

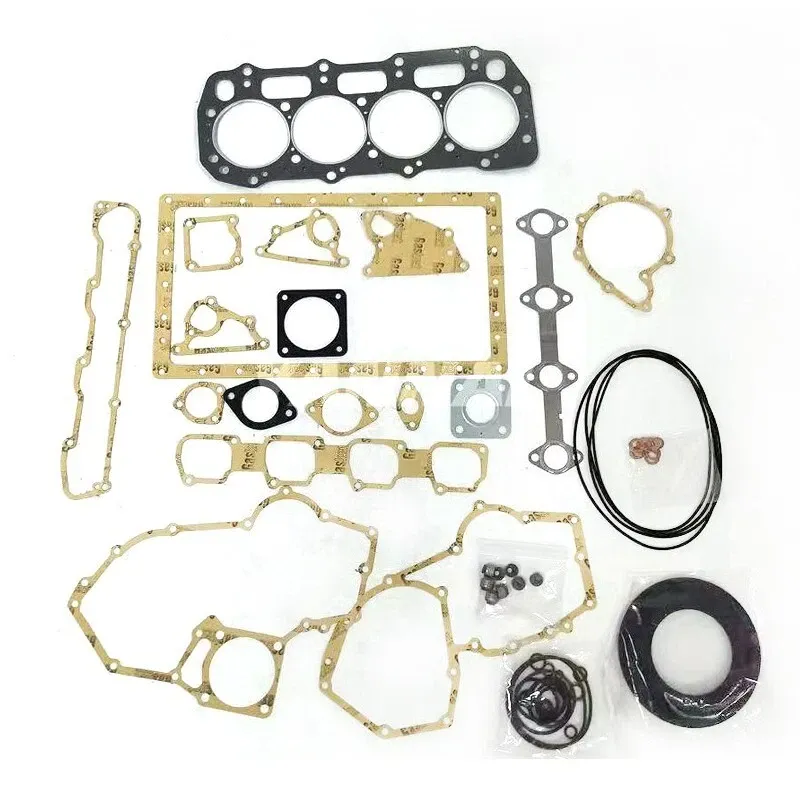

« Complete Gasket Kit » ne correspond pas non plus à une nomenclature universelle commune à tous les fournisseurs.

Pour un fournisseur, « Complete » peut signifier Top plus Bottom. Un autre peut exclure le joint de culasse. Un troisième peut inclure les joints spi avant et arrière du vilebrequin mais exclure les joints d’injecteurs, les boulons de culasse ou certains joints spécifiques à un système.

Le nom du kit doit donc venir en second. La nomenclature détaillée doit venir en premier.

Au minimum, confirmez si le devis comprend :

• le joint de culasse ;
• les joints spi avant et arrière du vilebrequin ;
• les joints de queues de soupapes ;
• les joints toriques ou rondelles d’étanchéité des injecteurs ;
• les joints de pompe à eau et de refroidisseur d’huile ;
• les boulons à usage unique, clips, capuchons antipoussière et accessoires d’installation.

Trois principes d’étanchéité exigent trois méthodes de sélection

Les joints plats, les joints toriques et les joints d’arbre contrôlent tous les fuites, mais ils ne fonctionnent pas de la même manière. Ils ne doivent pas être regroupés sous une description vague telle que « joints en caoutchouc ».

Joints statiques entre surfaces

Un joint plat est normalement comprimé entre deux composants non rotatifs. Il assure l’étanchéité d’un gaz ou d’un liquide grâce à son matériau, son revêtement de surface, ses reliefs d’étanchéité emboutis et la charge de serrage spécifiée.

La compatibilité dépend de bien plus que du contour et de la position des trous. Le matériau, l’épaisseur, le traitement de surface, la température, la pression et l’état des deux surfaces d’appui peuvent tous influencer les performances d’étanchéité.

Joints comprimés dans une gorge

Un joint torique assure l’étanchéité en étant comprimé dans une gorge définie.

Deux joints toriques qui semblent avoir le même diamètre intérieur peuvent néanmoins différer par leur section, leur matériau, leur dureté, leur résistance à la température, leur compatibilité avec les fluides et le taux de compression prévu.

Une correspondance approximative n’est pas forcément utilisable. Une section ou un matériau incorrect peut entraîner une compression insuffisante, une coupure lors du montage, une extrusion ou une détérioration prématurée.

Joints dynamiques d’arbre

Un joint spi fonctionne entre un arbre en rotation et un carter fixe tout en limitant également l’entrée de contaminants extérieurs.

Il doit correspondre au diamètre de l’arbre, à l’alésage du logement, à la conception et au sens de la lèvre, à la configuration du ressort, à la surface de portée, à la profondeur d’installation et à l’alignement entre l’arbre et le carter.

Le devis doit donc identifier clairement si la pièce est un joint statique, un joint torique monté en gorge ou un joint dynamique d’arbre, plutôt que de décrire les trois simplement comme « Seal ».

Un joint de culasse n’est pas simplement un autre élément du kit

Un joint de culasse doit assurer l’étanchéité de la pression de combustion, des passages de liquide de refroidissement et des passages d’huile de lubrification tout en maintenant la relation géométrique d’étanchéité entre la culasse, le bloc et les chambres de combustion.

C’est l’un des composants les moins adaptés à une identification uniquement visuelle.

La décision d’achat ne doit pas reposer uniquement sur le nombre d’ouvertures de cylindres, le contour extérieur ou une correspondance approximative des trous de boulons.

Le bon joint de culasse peut dépendre :

• de la référence officielle ;
• du préfixe moteur et de la Build List ;
• des zones d’étanchéité de combustion ;
• de la disposition des passages d’huile et de liquide de refroidissement ;
• de l’épaisseur ou de la version du joint ;
• de l’éventuel usinage de la culasse ou du bloc ;
• de la méthode d’installation spécifiée pour le moteur.

Sur certains moteurs Perkins, l’épaisseur du joint peut constituer une spécification à confirmer au moment de la commande. Cela ne signifie pas que tous les moteurs Perkins utilisent le même système d’encoches, de trous ou de marquages pour identifier l’épaisseur.

La bonne méthode d’identification doit provenir des informations de pièces et de service propres au moteur concerné.

Si la culasse ou le bloc a été usiné, un fournisseur ne doit pas décider à distance de compenser en fournissant « une épaisseur supérieure ». La possibilité d’utiliser une autre épaisseur, le respect des limites dimensionnelles après usinage et la solution d’étanchéité acceptable doivent être déterminés par l’organisation responsable des mesures et de l’assemblage.

Les joints spi de vilebrequin ne peuvent pas être sélectionnés uniquement par leurs diamètres intérieur et extérieur

Les joints spi avant et arrière du vilebrequin figurent parmi les joints dynamiques les plus importants du moteur.

Des diamètres intérieur et extérieur identiques ne suffisent pas à prouver l’interchangeabilité.

Les éléments suivants peuvent également devoir être confirmés :

• la référence officielle ;
• la conception et le sens de la lèvre d’étanchéité ;
• la configuration du ressort ;
• la version du porte-joint ou du carter ;
• la profondeur d’installation ;
• l’état de la surface d’étanchéité du vilebrequin ;
• les exigences liées à l’outil d’installation ou au porte-joint ;
• la disponibilité d’une solution homologuée de bague de réparation.

Si la surface de portée du vilebrequin présente une gorge d’usure, l’installation d’un joint neuf peut ne pas rétablir une étanchéité fiable. Si la nouvelle lèvre travaille sur la même piste endommagée, la fuite peut réapparaître rapidement.

Une pression anormale dans le carter peut également forcer l’huile à passer au-delà d’un joint correctement choisi et correctement installé. La ventilation du carter, les gaz de fuite au carter et la pression interne doivent donc faire partie de l’analyse de la fuite.

L’achat d’un nouveau joint spi répond au besoin de fourniture de la pièce. Il ne remplace pas le diagnostic du mécanisme de fuite ni l’inspection de la surface de l’arbre.

Les traces d’huile indiquent où le fluide a circulé, pas nécessairement où l’étanchéité a cédé

L’endroit où l’huile devient visible n’est pas forcément la source d’origine de la fuite.

L’huile peut descendre le long du bloc, du couvercle avant, du carter de volant moteur ou de la structure de la machine et s’accumuler loin du joint défaillant. Une fuite qui semble provenir du joint de carter d’huile peut en réalité venir du carter de distribution, du couvre-culasse, du refroidisseur d’huile ou d’un joint de vilebrequin.

La présence d’huile près du carter de volant moteur ne prouve pas automatiquement que le joint arrière de vilebrequin est défaillant. L’huile peut également provenir de l’arrière du carter d’huile, d’un joint situé plus haut ou d’un passage d’huile voisin.

Le trajet de la fuite doit être identifié avant de déterminer le périmètre des pièces.

Nettoyer la zone, observer le moteur en fonctionnement, utiliser une méthode appropriée de détection de fuite et contrôler la pression du carter sont généralement plus fiables que de commander le joint situé le plus près de la trace d’huile visible.

Pourquoi les éléments d’étanchéité démontés doivent généralement être remplacés

De nombreux joints plats et joints toriques usagés semblent intacts après leur dépose et sont donc supposés réutilisables.

Les joints métalliques modernes, joints élastomères et joints toriques dépendent souvent de revêtements de surface, d’une compression locale et d’une déformation contrôlée pour créer l’étanchéité initiale. Une fois démontés, leur état de compression précédent et leur capacité d’étanchéité peuvent ne pas être récupérables, même si la pièce paraît encore intacte.

Réutiliser un élément d’étanchéité démonté peut entraîner :

• une compression insuffisante ;
• un revêtement qui ne peut plus assurer l’étanchéité ;
• une déformation permanente du joint torique ;
• une réduction de l’élasticité de la lèvre du joint spi ;
• une fuite peu après la fin de la réparation.

La possibilité de réutiliser un élément d’étanchéité spécifique doit être déterminée à partir des informations de service du moteur, et non uniquement de son apparence.

Des joints restants ne signifient pas automatiquement que le mauvais kit a été fourni

La présence d’éléments d’étanchéité non utilisés après l’assemblage ne prouve pas immédiatement que le kit était incorrect.

Le kit peut couvrir plusieurs préfixes moteur ou variantes de configuration. Certaines pièces peuvent ne concerner qu’une installation particulière. La réparation peut ne pas avoir ouvert toutes les interfaces couvertes par le kit, ou certains joints peuvent déjà avoir été fournis préinstallés dans un autre ensemble.

L’hypothèse inverse est également risquée :

Les pièces en trop sont normales, il n’y a donc rien à vérifier.

Des pièces restantes peuvent révéler une étape d’installation oubliée ou un kit ne correspondant pas à la configuration du moteur.

La méthode la plus sûre consiste à comparer, élément par élément, la nomenclature du kit, la Build List, le relevé de démontage et les points d’installation réels.

Les joints non identifiés ne doivent pas être jetés sans vérification, et ils ne doivent pas non plus être installés à un emplacement incertain simplement pour « utiliser toutes les pièces du kit ».

Comparez les produits d’origine et les produits de remplacement selon leur validation, et non selon leur étiquette

L’adéquation d’un kit de remplacement ne dépend pas uniquement du terme « aftermarket ». Elle dépend du niveau de validation disponible pour les éléments d’étanchéité critiques en matière de matériaux, de dimensions, de lots et d’application.

Pour les joints plats, les éléments utiles peuvent inclure :

• la spécification du matériau ;
• l’épaisseur ;
• le revêtement de surface ;
• le nombre de couches métalliques, lorsqu’il s’applique ;
• la géométrie des reliefs d’étanchéité emboutis.

Pour les joints toriques, confirmez :

• la section ;
• le matériau ;
• la dureté ;
• la tenue en température ;
• la compatibilité avec les fluides.

Pour les joints spi, confirmez :

• la conception de la lèvre ;
• la configuration du ressort ;
• le matériau du joint ;
• les exigences de rotation lorsqu’elles s’appliquent ;
• la compatibilité avec la surface de l’arbre.

Pour les achats par lots, vérifiez également la stabilité de la nomenclature du kit, si des pièces peuvent changer entre les lots sans notification, si la traçabilité des lots est disponible, si l’emballage du joint de culasse empêche les dommages par pliage ou compression et comment sont traitées les réclamations liées aux incompatibilités ou aux problèmes d’étanchéité.

Le principal avantage des produits d’origine est que la source de conception, les normes de matériaux, la relation d’application et la traçabilité sont généralement plus claires. Cela peut réduire la charge de validation pour l’acheteur en matière de cohérence des matériaux et de fabrication.

Une étiquette Genuine ne remplace toutefois pas la vérification de l’identité du moteur, de la référence de la pièce et du périmètre du kit.

Plus le risque de réparation est élevé et plus le coût d’un nouveau démontage est important, plus la validation exigée pour un produit de remplacement doit être rigoureuse. Un joint de culasse ou un joint arrière de vilebrequin ne doit pas nécessairement être évalué selon le même niveau d’exigence qu’un petit joint de couvercle extérieur.

Les devis ne sont comparables que s’ils couvrent les mêmes limites d’étanchéité

Un devis peut inclure les Top et Bottom Kits, le joint de culasse et les deux joints spi de vilebrequin. Un autre peut contenir uniquement les joints statiques et exclure les joints de queues de soupapes et les joints d’injecteurs. Un troisième peut inclure les boulons à usage unique et les accessoires de montage.

Un devis indiquant uniquement :

Perkins Complete Gasket Kit × 1

ne montre pas si le kit permet de refermer chaque interface ouverte pendant la réparation. Il ne fournit pas non plus une base fiable pour l’inspection à la réception.

Avant de comparer les prix, confirmez que les deux devis reposent sur la même identité moteur et les mêmes limites de réparation.

Comparez ensuite :

• la référence ou la version du joint de culasse ;
• les joints spi avant et arrière du vilebrequin ;
• les joints de queues de soupapes ;
• les joints d’injecteurs ;
• les joints toriques ;
• les joints spécifiques aux différents systèmes ;
• les pièces d’installation à usage unique ;
• l’état du produit et l’origine de la marque ;
• l’emballage et la traçabilité des lots ;
• la responsabilité en matière de retour en cas d’incompatibilité ou de problème d’étanchéité.

La véritable comparaison ne porte pas sur le nombre de pièces dans deux boîtes. Elle consiste à déterminer si les deux devis sont destinés à refermer le même ensemble d’interfaces ouvertes.

Ce qui doit être confirmé avant qu’un devis budgétaire devienne une commande définitive

Lorsque les informations sont incomplètes, un fournisseur peut parfois proposer un prix budgétaire ou une fourchette à partir de la famille de moteurs et du périmètre préliminaire de réparation. Ce devis est utile pour la planification des coûts, mais il ne prouve pas la compatibilité.

Avant que le devis devienne une commande définitive, les éléments suivants doivent généralement être confirmés :

• les composants réellement déposés pendant la réparation ;
• le numéro de série complet du moteur ;
• la Build List, lorsqu’elle est disponible ;
• la nomenclature détaillée du kit ;
• les versions exactes du joint de culasse et des joints spi ;
• les relevés de mesure si la culasse ou le bloc a été usiné ;
• l’état des surfaces d’étanchéité du vilebrequin ;
• les résultats de la recherche de fuite.

Une demande telle que :

Le moteur fuit de l’huile. J’ai besoin d’un jeu complet de joints.

fournit un contexte utile concernant la réparation, mais ne définit pas les limites de celle-ci ni les pièces requises.

Si le périmètre de réparation peut encore évoluer après un démontage supplémentaire, un devis budgétaire peut toujours être utilisé pour la planification des coûts. Le Complete Kit estimatif ne doit pas être considéré comme une commande finale impossible à modifier.

Comment ZEB Power aide à examiner les kits de joints et d’étanchéité Perkins

ZEB Power utilise le modèle du moteur, le numéro de série complet, la Build List, l’application de l’équipement, le périmètre de réparation prévu et les informations d’inspection afin de transformer une demande générale de « complete gasket kit » en une liste définie des limites d’étanchéité.

L’analyse peut porter sur les interfaces ouvertes, les principes d’étanchéité applicables, les versions nécessaires du joint de culasse et des joints de vilebrequin, ainsi que sur la question de savoir si différents devis couvrent les mêmes limites de réparation.

L’identification finale de la source de la fuite, l’inspection des surfaces d’appui, la mesure de la culasse et du bloc, la réparation de la surface du vilebrequin et l’assemblage sur site doivent rester sous la responsabilité d’une organisation de réparation disposant des capacités d’essai et de service appropriées.

Fournissez la plaque signalétique du moteur Perkins et son numéro de série complet, la Build List, la liste des composants déposés et des photographies des éléments d’étanchéité existants. ZEB Power peut vous aider à définir le périmètre d’étanchéité requis, à comparer les devis et à établir les critères d’inspection à la réception.

Questions fréquemment posées

Un Complete Gasket Kit comprend-il toujours le joint de culasse ?

Non. « Complete » ne correspond à aucune nomenclature universelle commune à tous les fournisseurs. Le devis détaillé doit confirmer si le joint de culasse est inclus.

Peut-on sélectionner un joint de culasse simplement parce que la disposition des trous correspond ?

Non. La référence officielle, l’épaisseur ou la version, la zone d’étanchéité de combustion, les passages d’huile et de liquide de refroidissement ainsi que la configuration du moteur doivent également être confirmés.

Des joints spi de vilebrequin ayant les mêmes dimensions sont-ils interchangeables ?

Pas automatiquement. La conception de la lèvre, le porte-joint, la profondeur d’installation, l’état de la surface de l’arbre et la relation d’application officielle peuvent également différer.

Un joint usagé qui semble intact peut-il être réutilisé ?

L’apparence seule ne suffit pas. De nombreux joints plats, joints toriques et joints spi dépendent d’une compression unique, d’un revêtement ou d’une déformation contrôlée pour assurer une étanchéité fiable.

Des joints toriques restants prouvent-ils que le mauvais kit a été fourni ?

Pas nécessairement, mais ils doivent être vérifiés. Ils peuvent appartenir à une autre configuration, ou révéler une pièce oubliée ou une incompatibilité du kit. Comparez-les à la nomenclature, à la Build List et au relevé de démontage.
