Alternateur de charge Cummins vs alternateur CA principal : ce que les acheteurs doivent savoir

Un client peut envoyer une demande qui dit simplement :

J’ai besoin d’un alternateur pour un groupe électrogène Cummins.

La demande semble claire, mais elle peut désigner deux produits totalement différents.

Le premier est un Battery-Charging Alternatormonté sur le moteur, qui recharge les batteries de démarrage et alimente l’ECM moteur, les instruments et le système électrique basse tension.

Le second est le Main AC Alternator, également appelé Generator End, qui est accouplé au volant moteur et fournit du courant alternatif à la charge externe.

Les deux produits peuvent être abrégés en « alternateur », mais leurs fonctions, niveaux de tension, positions de montage et spécifications d’achat sont entièrement différents. Clarifier cette distinction est la première étape pour éviter un devis incorrect.

Une fois le bon type de produit identifié, un Battery-Charging Alternator doit encore être sélectionné selon plusieurs caractéristiques propres à l’application. Le sens de rotation approuvé, le périmètre du devis, le courant nominal, la géométrie de montage, l’alignement de la poulie, les interfaces électriques, la polarité et la configuration de masse peuvent déterminer si le remplacement se monte et fonctionne correctement.

Confirmer d’abord quel alternateur le client recherche

Lorsque le client a besoin du Main AC Alternator, la demande doit se concentrer sur :

• Puissance nominale du groupe électrogène ;
• Service Standby, Prime ou Continuous ;
• Fréquence ;
• Vitesse nominale ;
• Tension de sortie et nombre de phases ;
• Modèle de l’alternateur ;
• Configuration d’excitation et AVR ;
• Interfaces du volant, du carter et de l’accouplement ;
• Exigences d’isolation, d’élévation de température et du site.

Ces paramètres ne peuvent pas être remplacés par la référence de l’alternateur de charge monté sur le moteur.

Le reste de cet article se concentre sur le Battery-Charging Alternator du moteur Cummins. Lorsque le besoin concerne l’extrémité génératrice, indiquez clairement Main AC Alternator ou Generator End dans la demande.

Le sens de rotation approuvé doit être confirmé par la référence

Le sens de rotation de l’alternateur de charge peut être indiqué comme Clockwise (CW), Counterclockwise (CCW) ou approuvé dans les deux sens.

Le sens applicable n’est pas universel. Certains modèles d’alternateur ne sont approuvés que pour un seul sens, tandis que d’autres familles heavy-duty prennent en charge les deux. L’exigence peut être liée à :

• Flux d’air interne de refroidissement ;
• Conception du ventilateur ;
• Conception de la poulie ;
• Construction de l’Overrunning Alternator Pulley ou du Decoupler ;
• Configuration spécifique du fabricant.

Pour un modèle ayant une exigence de rotation définie, l’utiliser en dehors de l’application approuvée peut affecter le refroidissement, le fonctionnement de la poulie, le contrôle de la température, l’usure et la durée de vie.

Cela ne signifie pas que tout alternateur tournant dans le sens opposé cesse automatiquement de produire du courant. L’effet réel dépend de la conception de l’alternateur.

Le sens de référence CW ou CCW doit également suivre la définition du plan ou du catalogue du fabricant de l’alternateur. Ne supposez pas que tous les fabricants définissent la rotation depuis le côté poulie.

L’approche la plus fiable consiste à fournir la référence complète du fabricant de l’ancien alternateur et à vérifier son sens de rotation approuvé dans le catalogue du fabricant.

N’identifiez pas CW ou CCW uniquement en observant le moteur en fonctionnement. Le point d’observation peut ne pas correspondre à la définition de référence du fabricant.

« Complete Alternator » ne signifie pas toujours le même périmètre de fourniture

Différents fournisseurs peuvent utiliser le terme Complete Alternator pour des périmètres de devis différents.

Un ensemble alternateur complet comprend normalement ses composants internes de génération et de régulation, mais les éléments suivants doivent encore être confirmés séparément :

• Poulie ;
• Ventilateur, lorsqu’il est monté à l’extérieur ;
• Configuration du Voltage Regulator ;
• Redresseur ;
• Mounting Bracket ;
• Boulons de montage ;
• Bornes électriques ;
• Connecteur ou pigtail ;
• Entretoises ;
• Câble de masse ;
• Autres pièces d’installation propres à l’application.

La poulie peut être incluse, omise ou fournie avec une spécification différente. Certains remplacements exigent de réutiliser l’ancienne poulie.

Un devis peut également ne couvrir qu’un composant de service individuel, par exemple :

• Voltage Regulator ;
• Rectifier Bridge ;
• Brush Holder ou Brush Kit ;
• Bearing Kit ;
• Poulie ;
• Mounting Bracket ;
• Connecteur ;
• Repair Kit.

Avant de comparer les prix, demandez :

S’agit-il d’un Battery-Charging Alternator Assembly complet ou d’une pièce de service individuelle ? La poulie est-elle incluse ? Le Voltage Regulator est-il intégré dans l’alternateur ou fourni comme composant externe de l’équipement ? Le Bracket, la visserie de montage, le Connector et les Cable Terminals sont-ils inclus ?

Deux devis ne doivent pas être comparés par le prix tant que le périmètre fourni n’a pas été défini.

Sortie nominale : un Amp rating plus élevé n’est pas automatiquement meilleur ou pire

Une question courante est de savoir si l’alternateur d’origine peut être remplacé par un modèle de plus forte puissance.

Un alternateur de capacité supérieure n’impose pas en permanence son courant maximal de plaque à l’équipement. La sortie réelle varie selon la tension du système, la vitesse de l’alternateur, la température et la charge électrique alimentée.

Par conséquent, un Amp rating plus élevé n’est pas automatiquement nuisible. Il ne constitue pas non plus automatiquement une amélioration adaptée.

Un remplacement de plus forte sortie devrait de préférence suivre une Cross Reference approuvée ou une voie d’évolution validée par le fabricant de l’alternateur ou l’OEM de l’équipement.

Confirmez :

• Tension nominale du système ;
• Sortie nominale d’origine et de remplacement ;
• Performance de sortie à bas régime ;
• Compatibilité du montage ;
• Compatibilité de la poulie et de la courroie ;
• Capacité du câble ;
• Taille des bornes ;
• Capacité du fusible et de la protection de circuit ;
• Chemin de retour de masse ;
• Capacité mécanique de l’entraînement par courroie ;
• Espace d’installation ;
• Conditions de refroidissement ;
• Compatibilité du régulateur et des interfaces de commande ;
• Approbation de l’OEM de l’équipement, lorsqu’elle est requise.

Sans référence d’évolution vérifiée, ne sélectionnez pas un alternateur de plus forte sortie uniquement parce que la tension est identique et que les trous de montage semblent correspondre.

Cet article ne fournit pas d’instructions pour augmenter la section des câbles, modifier les dispositifs de protection ou transformer le système de charge.

Régulateur et interfaces de commande : Remote Sense n’est pas un régulateur externe

Un Battery-Charging Alternator peut utiliser un Voltage Regulator intégré ou appartenir à un système utilisant un régulateur externe ou une stratégie de commande propre à l’équipement.

Même lorsque deux alternateurs utilisent tous deux une régulation interne, leurs configurations de bornes et de commande peuvent encore différer.

Selon le modèle, un alternateur peut comprendre :

• Sortie B+ ;
• Ground Terminal ;
• Remote Sense ;
• Entrée Ignition ou Enable ;
• Borne Lamp ;
• Borne R ;
• Borne I ;
• Connector spécifique OEM ;
• Autres interfaces de signal propres à l’application.

Remote Sense n’est pas identique à un Voltage Regulator externe.

Remote Sense utilise un fil séparé pour surveiller la tension au niveau de la batterie ou du point principal de distribution. Le système de régulation de tension peut alors compenser la chute de tension entre l’alternateur et le point de mesure.

Dans les alternateurs courants à régulation interne, le signal Remote Sense est utilisé par le Regulator interne. Un fil Remote Sense ne doit donc pas être décrit comme un régulateur externe.

Des alternateurs ayant des configurations de bornes ou de commande différentes ne doivent pas être considérés comme interchangeables uniquement à partir de la forme du Connector ou du nombre de broches.

Confirmez l’ancienne référence, les marquages de bornes, la disposition du Connector et la configuration du câblage de l’équipement. La vérification du câblage, des pontages et des fonctions de bornes doit suivre les informations du fabricant de l’alternateur et de l’équipement.

Cet article ne fournit pas de procédures de câblage ou de bypass.

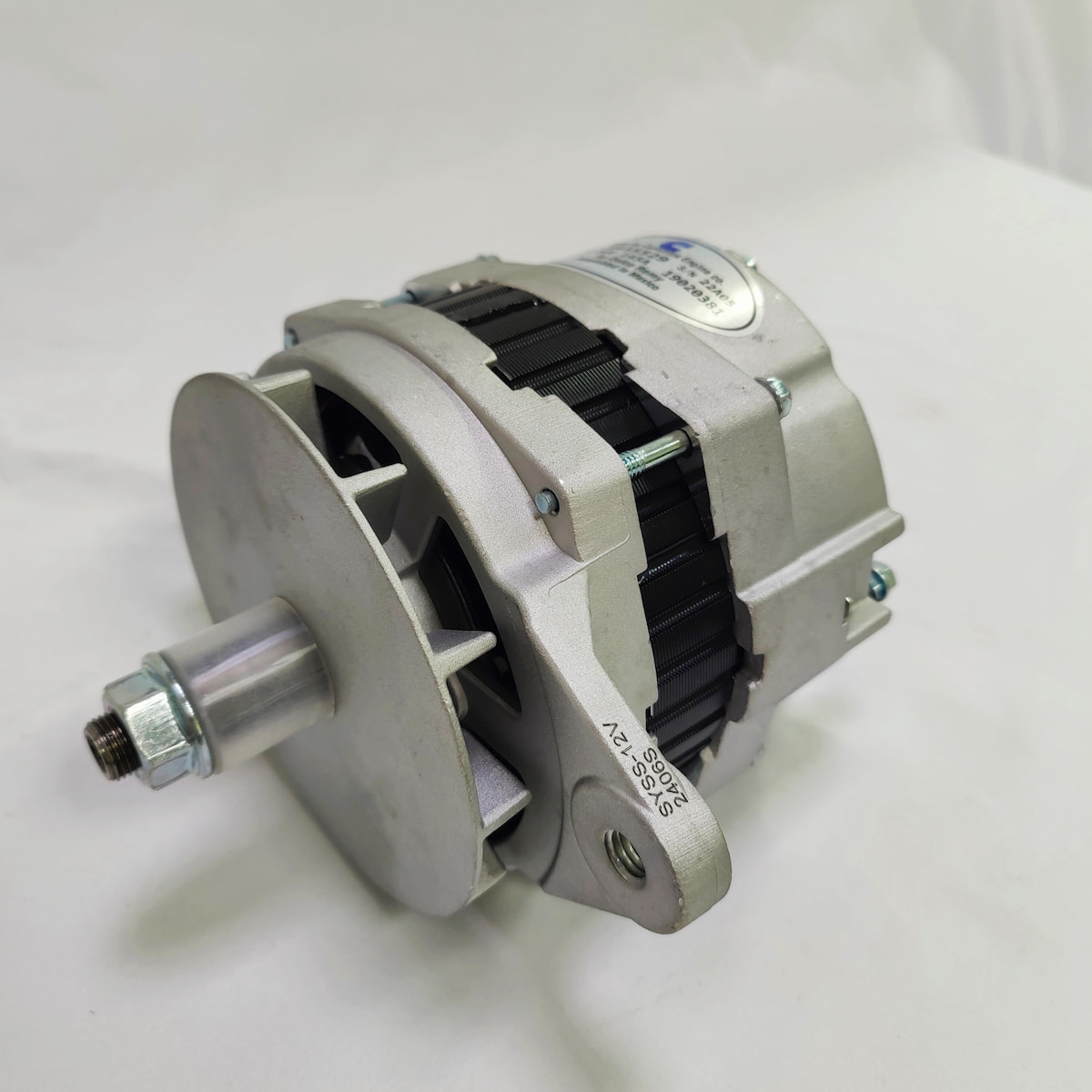

La structure de montage et l’alignement de la poulie doivent tous deux correspondre

Les alternateurs de charge heavy-duty peuvent utiliser plusieurs dispositions de montage, notamment :

• J180 Hinge Mount ;
• Short Hinge ;
• Long Hinge ;
• Pad Mount ;
• Systèmes Bracket spécifiques OEM ;
• Autres structures de montage propres à l’application.

La correspondance exige davantage que de vérifier si les trous de boulons semblent s’aligner.

Vérifiez :

• Mount Type ;
• Largeur du pied de montage ;
• Diamètre des trous ;
• Distance entre axes des trous ;
• Position du pivot ;
• Position du bras de réglage ;
• Géométrie du Bracket ;
• Profondeur d’installation avant-arrière ;
• Axe de la poulie ;
• Dégagement autour de l’alternateur ;
• Compatibilité avec le cheminement de la courroie.

Deux alternateurs peuvent avoir des pieds de montage similaires mais positionner la poulie à des emplacements axiaux différents.

Si l’axe de la poulie n’est pas aligné avec les autres poulies de l’entraînement des accessoires, la courroie peut travailler hors plan. Cela peut provoquer :

• Usure anormale de la courroie ;
• Bruit ;
• Problèmes de guidage de la courroie ;
• Instabilité de tension ;
• Déraillement de la courroie ;
• Usure prématurée des roulements ou de l’entraînement des accessoires.

Fournissez des photos claires de l’ancien alternateur, de la poulie, des pieds de montage, du Bracket et du cheminement complet de la courroie.

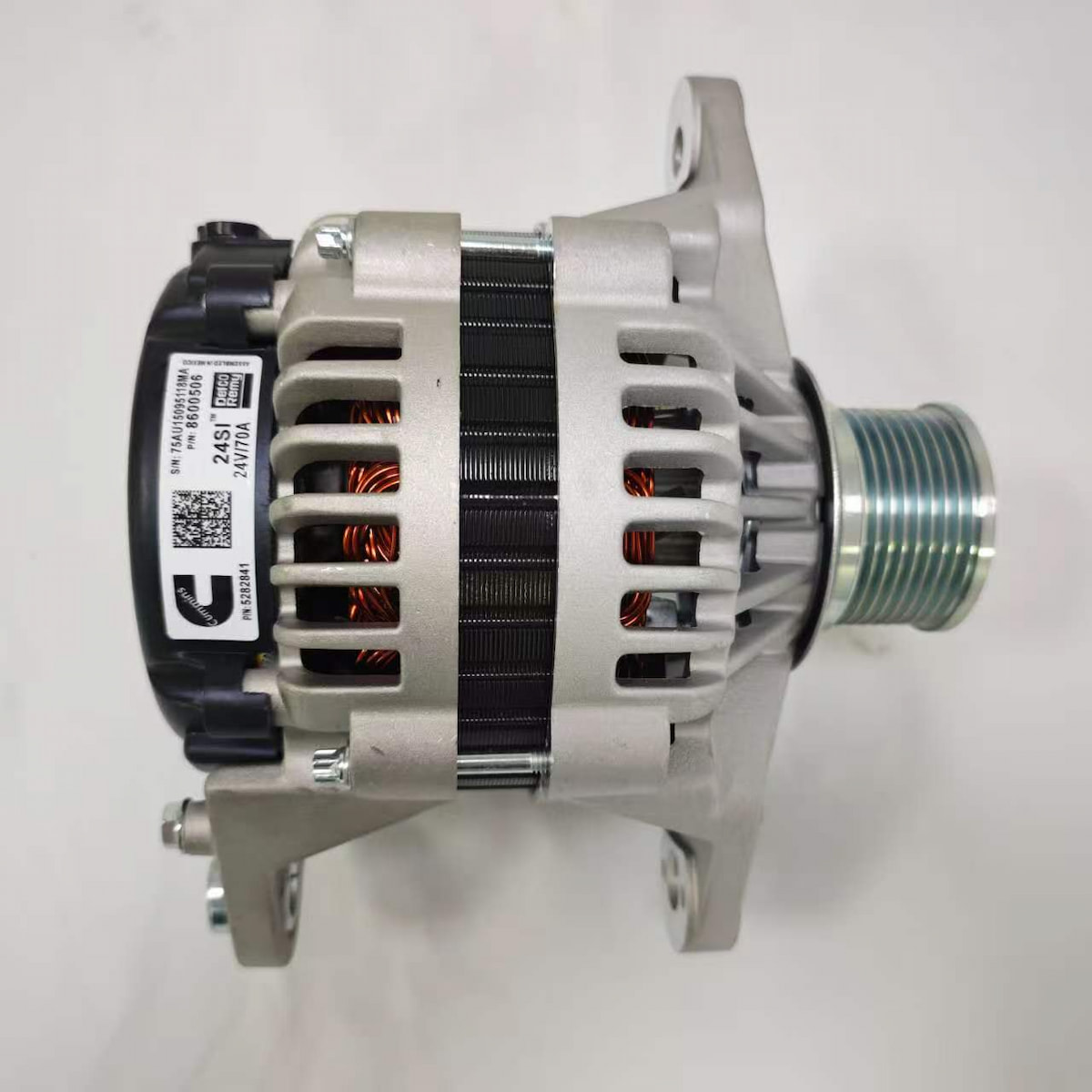

La poulie doit être confirmée séparément

Un corps d’alternateur correct ne garantit pas que la poulie fournie soit correcte.

Confirmez :

• Si la poulie est incluse ;
• V-Belt ou V-Ribbed Belt ;
• Nombre de gorges ;
• Diamètre de la poulie ;
• Profil des gorges ;
• Largeur de la poulie ;
• Interface avec l’arbre ;
• Décalage de la poulie ;
• Configuration des entretoises ;
• Poulie standard ou Overrunning Pulley / Decoupler ;
• Compatibilité avec le système de courroie existant.

Le devis doit indiquer clairement l’une des options suivantes :

• Alternateur fourni avec poulie ;
• Alternateur fourni sans poulie ;
• La poulie existante doit être réutilisée ;
• Poulie de remplacement fournie sous une référence distincte.

N’attendez pas l’installation pour découvrir que la poulie d’origine ne convient pas à l’alternateur de remplacement ou que la poulie fournie ne correspond pas à la courroie.

La polarité et la configuration de masse doivent également être vérifiées

En plus de la tension, de la sortie, du montage et des interfaces de commande, confirmez la Polarité et la Grounding Arrangementde l’alternateur.

De nombreuses applications utilisent une configuration Negative-Ground. Certains systèmes industriels, marins ou d’équipements spéciaux peuvent utiliser une configuration Isolated Ground , dans laquelle le chemin de retour électrique est isolé du boîtier de l’alternateur et peut utiliser un Ground Terminal dédié.

Ces termes ne doivent pas être traités comme de simples étiquettes interchangeables.

Même lorsque la Voltage, la Rated Output et le Mounting correspondent, des alternateurs ayant des Grounding Arrangements ou des configurations de borne négative différentes ne doivent pas être considérés comme des remplacements directs.

Confirmez :

• Polarité ;
• Configuration Negative-Ground ou Isolated-Ground ;
• Ground Terminal dédié, le cas échéant ;
• Relation entre le boîtier et la masse ;
• Exigences du système électrique de l’équipement.

La sélection finale doit être fondée sur l’ancienne référence de l’alternateur et la spécification produit applicable.

Le même moteur Cummins peut utiliser différents alternateurs selon l’équipement

Un moteur de base Cummins peut être installé dans des équipements de nombreux OEM différents.

Le fabricant de l’équipement peut sélectionner l’alternateur en fonction de :

• Charge électrique ;
• Configuration du parc de batteries ;
• Exigences des instruments et contrôleurs ;
• Équipements électriques auxiliaires ;
• Espace de montage disponible ;
• Disposition de l’entraînement des accessoires ;
• Système de poulie et de courroie ;
• Conditions environnementales ;
• Conception du Bracket propre à l’équipement.

Par conséquent, la même famille de moteurs Cummins peut être équipée de différents :

• Marques d’alternateur ;
• Systèmes de tension ;
• Caractéristiques de sortie ;
• Dispositions de montage ;
• Poulies ;
• Régulateurs ;
• Connecteurs ;
• Configurations de masse.

Le modèle moteur et l’ESN sont des points de départ importants, mais ils peuvent ne pas identifier tous les accessoires OEM de l’équipement.

Pour les machines de construction, les équipements miniers et les groupes électrogènes, fournissez également :

• Fabricant de l’équipement ;
• Modèle complet de l’équipement ;
• Numéro de série de la machine ou modèle du groupe électrogène ;
• Fabricant de l’ancien alternateur ;
• Référence complète de l’ancien alternateur ;
• Photo de la plaque signalétique de l’alternateur ;
• Photos de la poulie et du montage ;
• Photos des bornes et du Connector.

L’ancienne référence fabricant est généralement plus fiable que l’apparence seule.

Un problème de charge ne prouve pas automatiquement une défaillance de l’alternateur

Une batterie déchargée, un voyant de charge ou une faible tension peuvent impliquer l’alternateur, mais cela ne confirme pas que l’alternateur lui-même est défaillant.

Des symptômes similaires peuvent être liés à :

• Courroie usée ou qui patine ;
• Tension de courroie incorrecte ;
• Problème de Belt Tensioner ;
• Poulie endommagée ;
• Batterie faible ou défaillante ;
• Connexions de batterie corrodées ;
• Mauvaise connexion de masse ;
• Chute de tension excessive dans le câble B+ ;
• Défaillance du Voltage Regulator ;
• Problème de câblage ou de fusible Remote Sense ;
• Défaillance du Connector ou du Harness ;
• Problème de protection du circuit ;
• Charge électrique dépassant la sortie disponible ;
• Autre problème de commande de l’équipement.

Un technicien qualifié doit inspecter le système de charge à l’aide de la documentation et des outils de test adaptés à l’équipement.

Cet article se concentre sur l’identification et l’achat du bon alternateur après confirmation du remplacement. Il ne fournit pas une procédure complète de diagnostic du système de charge.

Genuine New, Formal Remanufactured ou Ordinary Rebuilt ?

Les alternateurs de charge contiennent des composants rotatifs, des ensembles électromagnétiques, des roulements, des redresseurs et de l’électronique de régulation. L’état du produit doit donc être clairement défini dans le devis.

Les états de fourniture courants comprennent :

• Genuine New ;
• OEM ou Manufacturer New ;
• Formal Manufacturer Remanufactured ;
• Independent Remanufactured ;
• Aftermarket New ;
• Rebuilt ou Refurbished ;
• Used.

Genuine ou Manufacturer New

Le produit doit avoir une référence claire, une spécification définie, une traçabilité et des conditions de garantie applicables.

Formal Remanufactured

Un alternateur remanufacturé formellement doit être identifié comme Reman et fourni dans le cadre d’un processus défini de remanufacturation et d’essais. Des exigences de retour de Core peuvent s’appliquer.

Ordinary Rebuilt, Refurbished ou Used

Ces unités peuvent n’avoir reçu que le remplacement de certaines pièces défaillantes. L’état interne, la sortie réelle et la durée de vie restante peuvent être difficiles à évaluer à partir de l’apparence extérieure.

Pour les équipements miniers, les moteurs de groupes électrogènes à service continu et les autres applications à coût d’arrêt élevé, la traçabilité, les essais et la précision de correspondance comptent généralement davantage que le prix initial le plus bas.

Lors de la sélection d’un remplacement ou d’une option aftermarket, demandez une Cross Reference officielle et confirmez que les éléments suivants sont compatibles avec l’équipement d’origine :

• Tension du système ;
• Rotation approuvée ;
• Montage ;
• Poulie ;
• Régulateur et interfaces de commande ;
• Polarité ;
• Grounding Arrangement.

Lorsque la Rated Output diffère de celle de l’unité d’origine, confirmez que le fabricant ou l’OEM de l’équipement reconnaît le remplacement comme une alternative approuvée ou une amélioration de sortie.

Informations à fournir avant de commander

Informations moteur et équipement

• Modèle du moteur Cummins ;
• ESN — Engine Serial Number ;
• CPL, lorsqu’il est disponible ;
• Fabricant de l’équipement ;
• Modèle complet de l’équipement ;
• Numéro de série de la machine ou modèle du groupe électrogène ;
• Type d’application.

Informations sur l’ancien alternateur

• Fabricant de l’alternateur ;
• Référence complète du fabricant ;
• Référence OEM de l’équipement, lorsqu’elle est disponible ;
• Numéro de série, lorsqu’il est indiqué ;
• Photo de la plaque signalétique ;
• Photos complètes de l’alternateur.

Spécification électrique

• Tension nominale du système, par exemple 12V ou 24V ;
• Sortie nominale en ampères ;
• Polarité ;
• Grounding Arrangement ;
• Ground Terminal dédié, le cas échéant ;
• Remote Sense, le cas échéant ;
• Marquages de bornes B+, R, I, Lamp, Ignition ou autres ;
• Photos du Connector.

Interface mécanique

• Mount Type ;
• Photos des pieds de montage et des trous de boulons ;
• Positions du pivot et du réglage ;
• Photos avant et latérales de la poulie ;
• Type de courroie ;
• Nombre de gorges de la poulie ;
• Décalage de la poulie, lorsqu’il est disponible ;
• Photo du cheminement de la courroie ;
• Photos du Bracket et des dégagements d’installation.

Périmètre de fourniture requis

• Complete Alternator Assembly ;
• Alternator sans Pulley ;
• Pulley ;
• Voltage Regulator ;
• Rectifier ;
• Brush ou Bearing Kit ;
• Bracket ;
• Connector ou Pigtail ;
• Option New, Remanufactured ou Aftermarket ;
• Quantité ;
• Destination ;
• Calendrier de livraison requis ;
• Exigence de retour de Core, le cas échéant.

Pour une application de groupe électrogène, indiquez clairement si le besoin concerne le Battery-Charging Alternator monté sur le moteur ou le Main AC Alternator / Generator End.

Comment ZEB Power accompagne l’approvisionnement en alternateurs Cummins

ZEB Power fournit des Battery-Charging Alternators pour moteurs Cummins et des composants électriques associés pour machines de construction, équipements miniers, groupes électrogènes et applications industrielles.

À partir de l’ESN moteur disponible, du modèle de l’équipement, de l’ancienne référence de l’alternateur et des photos des interfaces, nous pouvons aider à vérifier :

• Tension nominale du système ;
• Sortie nominale ;
• Rotation approuvée ;
• Référence officielle et Cross Reference ;
• Disposition de montage ;
• Compatibilité de la poulie et de la courroie ;
• Régulateur et interfaces de commande ;
• Polarité et Grounding Arrangement ;
• Options de fourniture New, Remanufactured et aftermarket ;
• Périmètre d’ensemble complet ou de pièce de service individuelle.

Les options disponibles dépendent de la référence confirmée et du canal d’approvisionnement actuel.

ZEB Power assure la vérification des références, la clarification de l’état du produit, le périmètre du devis et la fourniture de pièces. Le diagnostic du système de charge, les modifications électriques, les changements de câblage et l’installation sur site doivent être réalisés par des techniciens qualifiés à l’aide des informations applicables de l’équipement et du fabricant.

Questions fréquentes

Un Battery-Charging Alternator est-il identique au Main AC Alternator du groupe électrogène ?

Non.

Le Battery-Charging Alternator alimente les batteries de démarrage et le système électrique CC basse tension. Le Main AC Alternator fournit du courant alternatif à la charge externe.

Ils utilisent des paramètres de correspondance et de devis totalement différents.

Peut-on utiliser un alternateur ayant un sens de rotation différent ?

Cela dépend du modèle précis.

Certains alternateurs sont approuvés pour un seul sens, tandis que d’autres familles prennent en charge les rotations CW et CCW. Une incompatibilité peut affecter le refroidissement, le fonctionnement de la poulie, la température et la durée de vie.

Confirmez la rotation approuvée à partir de la référence officielle et de la spécification du fabricant.

Un Amp rating plus élevé est-il toujours meilleur ?

Non.

Une valeur nominale plus élevée ne signifie pas que l’alternateur délivre en permanence son courant maximal, mais elle ne garantit pas non plus la compatibilité.

Confirmez une relation de remplacement ou d’amélioration approuvée, ainsi que la compatibilité du Mounting, de la Pulley, des câbles, de la protection et des interfaces de commande.

Remote Sense est-il identique à un Voltage Regulator externe ?

Non.

Remote Sense est un circuit de mesure de tension qui lit la tension au niveau de la batterie ou du point de distribution. Dans un alternateur courant à régulation interne, ce signal est utilisé par le Regulator interne.

Pourquoi un alternateur complet coûte-t-il beaucoup plus cher qu’un Regulator ?

Ce sont des produits différents.

Un alternateur complet est l’ensemble générateur complet. Le Regulator n’est qu’un composant de commande. Comparez les devis à partir de la référence officielle et du périmètre fourni.

Un voyant de charge prouve-t-il que l’alternateur est défaillant ?

Non.

L’état de la batterie, la Belt, le Tensioner, la Pulley, la connexion Ground, la chute de tension du Cable, le Regulator, le circuit Remote Sense et les défauts du Harness peuvent produire des symptômes similaires.

Puis-je demander un devis sans l’ancienne référence de l’alternateur ?

Une première recherche peut être possible à partir de l’ESN moteur, du modèle de l’équipement et de photos claires.

Cependant, une confirmation précise de la rotation, de la sortie, des bornes, du Mounting, du Grounding Arrangement et d’autres spécifications nécessite généralement la référence complète du fabricant.

Demander un devis pour un Cummins Charging Alternator

Pour vérifier le bon alternateur de charge du moteur Cummins, fournissez :

• Modèle moteur et ESN ;
• Fabricant et modèle complet de l’équipement ;
• Fabricant et référence complète de l’ancien alternateur ;
• Photos de la plaque signalétique, de la Pulley, du Mounting et des Terminal ;
• Tension nominale et Rated Output ;
• Quantité requise et destination.

ZEB Power peut aider à confirmer la référence applicable, l’état du produit et un périmètre de devis clairement défini.
