Kits de révision des moteurs Caterpillar : que contiennent-ils et comment les choisir ?

Lorsqu’un moteur Caterpillar atteint le stade de la révision, le défi d’approvisionnement ne consiste plus simplement à trouver des pièces de remplacement individuelles. Il s’agit de déterminer exactement quels composants la réparation nécessite et quelle part de ces besoins peut être couverte par un kit de révision moteur disponible.

Un Overhaul Kit regroupe des pièces associées en fonction d’un périmètre de réparation défini, ce qui aide les ateliers à préparer une liste de pièces cohérente et à réduire le risque d’oublier des composants. Toutefois, un "overhaul kit" ne contient pas nécessairement tout ce qui est requis pour reconstruire un moteur. Le contenu des kits peut varier considérablement selon le modèle moteur, le type de révision et le fournisseur.

Ce guide explique ce que comprennent généralement les Caterpillar Engine Overhaul Kits, comment sélectionner le bon kit et comment comparer les devis. Il est destiné à aider les ateliers de réparation, distributeurs de pièces et acheteurs chargés de la maintenance des équipements à prendre des décisions d’achat plus éclairées.

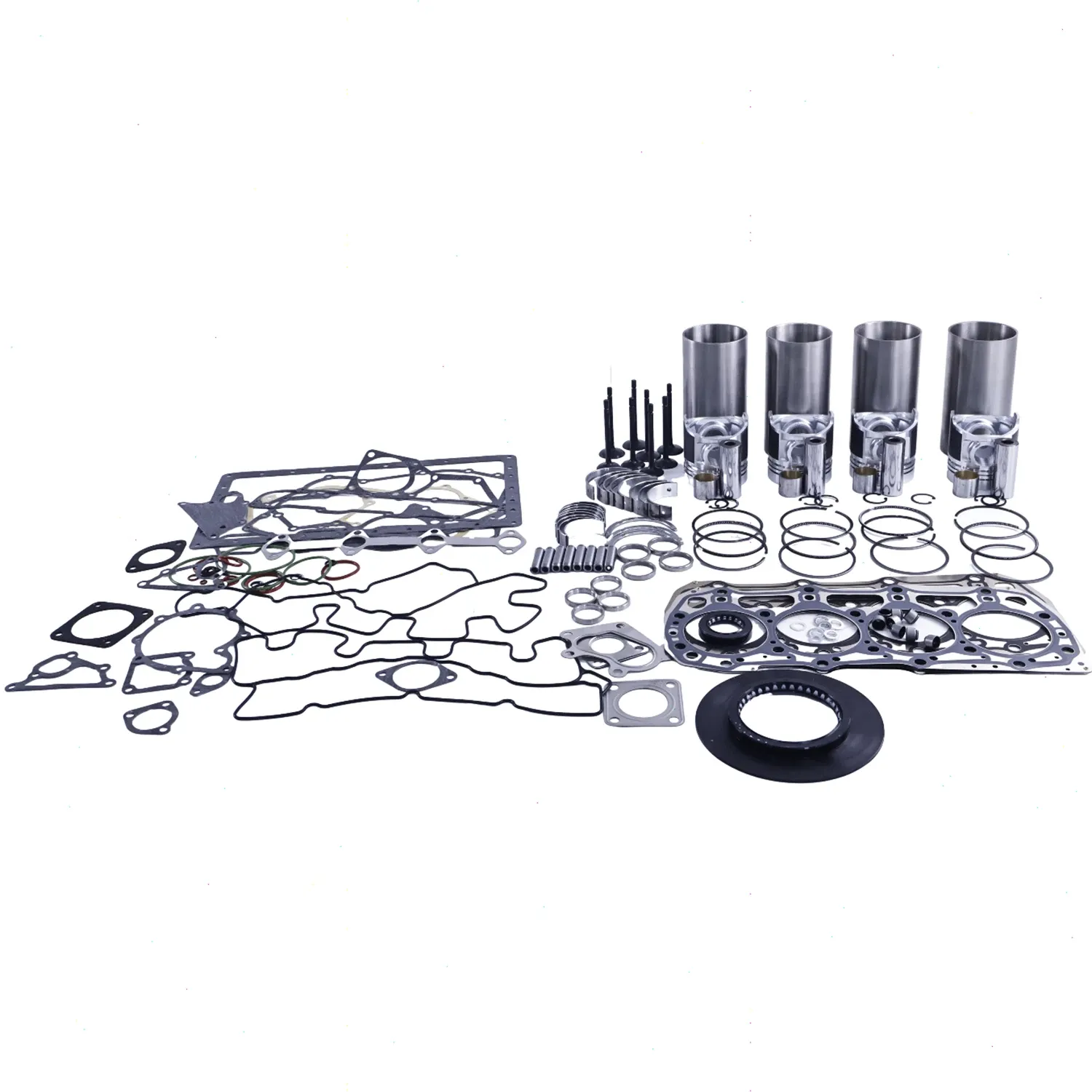

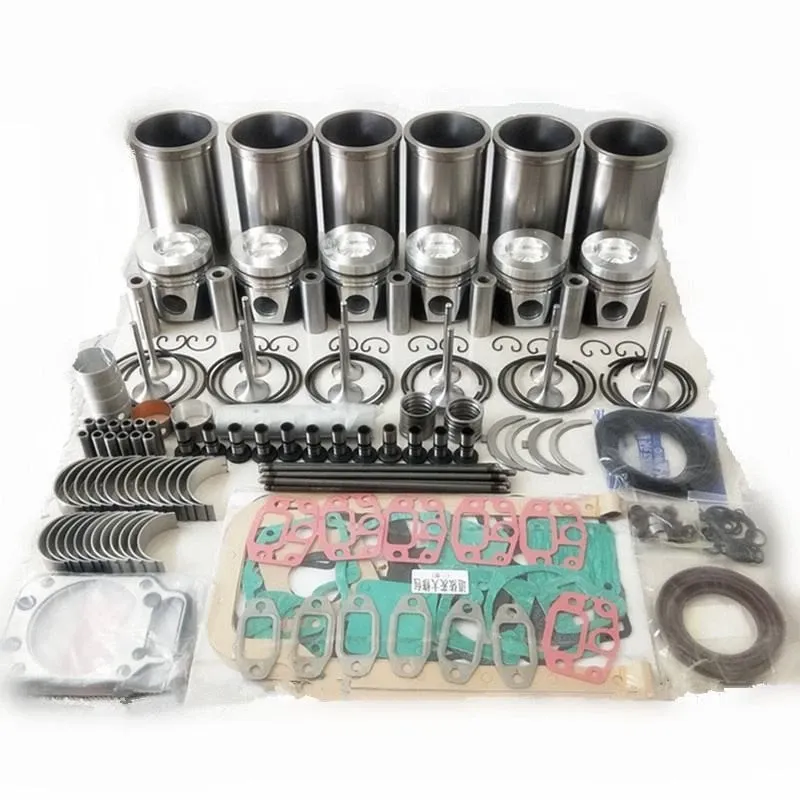

1. Que comprend un Caterpillar Engine Overhaul Kit ?

Le tableau ci-dessous présente les composants couramment inclus dans les kits de révision moteur. Il est fourni uniquement à titre de référence générale. Le contenu réel doit toujours être vérifié par rapport à la nomenclature (BOM) du kit précis faisant l’objet du devis.

Les composants majeurs tels que les culasses, injecteurs de carburant, turbocompresseurs, pompes à eau, pompes à huile et vilebrequins ne sont généralement pas inclus dans les kits de révision de base. Certains kits plus complets peuvent inclure certains éléments de cette liste. Ne supposez jamais qu’ils sont inclus sans vérifier le contenu réel du kit.

2. Noms et catégories des Overhaul Kits : pourquoi l’appellation seule ne suffit pas

Lors de l’approvisionnement en pièces moteur, vous pouvez rencontrer des termes tels que Overhaul Kit, Rebuild Kit, In-Frame Kit, Major Overhaul Kit et Complete Kit. Ces appellations ne sont pas utilisées de manière uniforme par tous les fournisseurs. Le même terme peut désigner des ensembles de pièces sensiblement différents.

Pour une compréhension générale, les Overhaul Kits peuvent être regroupés dans les catégories suivantes selon leur périmètre de fourniture. Il s’agit toutefois de catégories descriptives et non d’une classification universelle du secteur :

• Kits de composants internes : couvrent principalement des pièces internes essentielles telles que les ensembles de pistons, les chemises de cylindre et les coussinets moteur.
• Kits de composants internes et de joints : comprennent les principaux composants internes ainsi que les joints, joints d’huile et éléments de montage.
• Kits de révision étendus : peuvent également inclure des composants associés tels que les pompes à eau et pompes à huile, ou certains ensembles remanufacturés.

Les constructeurs d’origine et certains fournisseurs utilisent également différents niveaux de kit ou noms de package pour distinguer leurs offres. Ces appellations peuvent aider à indiquer le périmètre de réparation visé, mais la sélection finale doit toujours être basée sur la référence précise du kit et sa nomenclature. Les niveaux de kit disponibles et leur contenu varient selon le modèle moteur et le produit. Consultez la documentation officielle du kit concerné afin de confirmer le contenu de chaque package.

3. In-Frame vs. Out-of-Frame Overhaul : des réparations différentes nécessitent des pièces différentes

Un In-Frame Overhaul consiste généralement à réparer certains composants internes du moteur alors que celui-ci reste installé dans l’équipement. Selon la conception du moteur et les conditions sur site, les travaux peuvent inclure le remplacement des pistons, chemises de cylindre, coussinets et joints associés.

Un Out-of-Frame Overhaul, également appelé dans certains contextes révision majeure, implique généralement de retirer le moteur de l’équipement afin de permettre une inspection et une réparation plus approfondies. Selon les résultats de l’inspection, les besoins en pièces peuvent s’étendre aux culasses, injecteurs de carburant, pompes à eau, pompes à huile et autres ensembles devant être réparés, remplacés ou remanufacturés.

L’étendue des travaux pouvant être réalisés avec le moteur encore installé dépend du modèle moteur et du plan de réparation. Cela doit être évalué par l’atelier de réparation. Au lieu de simplement demander : "Do you have a C15 overhaul kit?", une question plus utile est : "Exactly which parts are included in this overhaul kit, and which major components need to be purchased separately?"

4. Définissez le périmètre de réparation avant de choisir un Overhaul Kit

Il s’agit de l’une des étapes les plus importantes lors de l’achat d’un kit de révision moteur. Commander un soi-disant "complete overhaul kit" uniquement sur la base du modèle moteur, avant d’avoir défini le périmètre de réparation, peut entraîner deux problèmes fréquents :

• Commander plus que nécessaire : certains composants existants peuvent encore être utilisables après inspection, même si leurs remplacements ont déjà été achetés dans le kit. Cela entraîne des coûts inutiles.
• Commander trop peu : pendant la réparation, l’atelier peut découvrir que la culasse, les injecteurs, les pompes ou d’autres composants nécessitent également une intervention. Si ces pièces ne sont pas incluses dans le kit, des commandes supplémentaires peuvent être nécessaires, ce qui prolonge l’immobilisation de l’équipement.

Une meilleure approche consiste à faire inspecter le moteur par le technicien de réparation, puis à diviser les besoins en pièces en trois groupes.

Composants dont le remplacement est confirmé : pièces que l’inspection a identifiées comme n’étant plus utilisables, ainsi que les composants associés devant être remplacés conformément aux procédures de réparation applicables.

Composants nécessitant des mesures avant de pouvoir sélectionner la bonne dimension : il peut s’agir des coussinets moteur, pièces liées au vilebrequin et autres composants internes affectés par les dimensions d’usinage. Leurs spécifications doivent être déterminées à partir des mesures de l’atelier et des résultats d’usinage du vilebrequin et des alésages de cylindre, plutôt que supposées à partir du modèle moteur.

Composants nécessitant une évaluation supplémentaire : les éléments majeurs tels que les culasses, injecteurs de carburant, turbocompresseurs, pompes à eau et pompes à huile sont généralement évalués séparément. Leur état détermine s’ils doivent être ajoutés à la liste d’achat.

Une fois ces besoins clairement définis, comparez la liste des pièces nécessaires à la réparation avec la nomenclature du Overhaul Kit, élément par élément. Cette méthode est beaucoup plus fiable que de sélectionner un kit uniquement sur la base de son nom.

5. Comment vérifier la compatibilité d’un Overhaul Kit

Ne vous fiez pas uniquement au modèle moteur

Une demande pour un "C15 overhaul kit" est trop générale pour identifier les bonnes pièces avec suffisamment de certitude. Des moteurs appartenant à la même famille peuvent présenter différents préfixes de numéros de série, configurations et variantes d’application. Certains kits de révision officiels précisent également les plages de numéros de série moteur auxquelles ils s’appliquent.

Le modèle moteur permet de réduire les options, tandis que le numéro de série complet du moteur et l’Arrangement Number fournissent les informations nécessaires à des contrôles de compatibilité plus précis. La sélection finale doit être basée sur des informations de compatibilité vérifiées.

Vérifiez la référence du kit et la nomenclature

Ne vous fiez pas uniquement à des descriptions telles que "Full Kit for [Engine Model]" ou "Complete Kit for [Engine Model]." Demandez au fournisseur la référence précise du kit ou, au minimum, une nomenclature détaillée (BOM) identifiant les composants inclus.

Demandez des informations détaillées sur les Aftermarket Overhaul Kits

Lors de l’évaluation d’un Aftermarket Overhaul Kit, demander simplement si la qualité est bonne ne suffit pas. Les questions plus utiles comprennent :

• Le kit contient-il des composants d’une seule marque ou est-il assemblé à partir de pièces de plusieurs marques ?
• Les marques et références des principaux composants peuvent-elles être clairement identifiées dans le devis ou la liste de colisage, plutôt que d’être regroupées sous une description générique "Complete Kit" ?
• Qui fabrique les pistons, chemises de cylindre et coussinets ?
• Quelles références OEM correspondent aux pièces fournies ?
• Combien d’unités de chaque composant majeur sont incluses ?
• Les joints, éléments d’étanchéité et pièces de montage nécessaires sont-ils inclus ?
• Quelles conditions de garantie s’appliquent et comment sont traités les problèmes de compatibilité incorrecte ou de qualité produit ?

Le terme "aftermarket" ne permet pas, à lui seul, d’établir la qualité d’un produit. Une évaluation pertinente doit être basée sur les fabricants réels, les spécifications et les composants fournis.

6. Comment comparer les devis de Caterpillar Engine Overhaul Kits

Lorsque deux devis de Overhaul Kits présentent un écart de prix important, la première étape n’est pas de décider quel fournisseur est le plus cher. Il faut déterminer si les deux devis couvrent réellement des produits et des besoins de réparation équivalents.

Utilisez la liste de contrôle suivante pour comparer les offres :

Prenons deux devis pour le même moteur. Le devis A comprend les pistons, chemises de cylindre, segments de piston, coussinets et joints. Le devis B comprend ces composants, plus des Cylinder Packs préassemblés, des injecteurs de carburant remanufacturés et une culasse assemblée.

Ces deux prix ne peuvent pas être comparés directement. La meilleure question est : "What additional parts would each option require to complete this particular overhaul?" Une fois ces besoins supplémentaires identifiés, calculez le coût total des pièces pour l’ensemble du périmètre de réparation.

Les conditions de Core Return ne doivent être prises en compte que lorsque le kit ou ses ensembles remanufacturés sont fournis dans le cadre d’un programme d’échange. Dans ce cas, confirmez la Core Charge, les critères d’acceptation de l’ancien composant, la date limite de retour, la partie responsable des frais de transport retour et les conditions de remboursement.

Les marques d’équipement d’origine peuvent également proposer des produits remanufacturés ; la marque et l’état du produit doivent donc être enregistrés séparément. Si l’équipement est encore sous garantie, consultez le fournisseur de la garantie avant d’installer des pièces aftermarket, car l’incidence sur la couverture de garantie dépend des conditions du contrat de garantie applicable.

7. Demander des devis et inspecter les pièces à la réception

Quelles informations inclure dans une RFQ ?

Pour réduire les échanges inutiles avec les fournisseurs, préparez trois groupes d’informations lorsque vous demandez un devis.

• Informations moteur : modèle moteur, numéro de série complet et Arrangement Number s’il est disponible.
• Informations de réparation : si les travaux correspondent à un In-Frame ou Out-of-Frame Overhaul ; si les coussinets et autres composants nécessitent des dimensions Standard ou de réparation, lorsque cela a déjà été confirmé ; si la culasse et les injecteurs doivent être remplacés ; et si le turbocompresseur, la pompe à eau et la pompe à huile sont inclus dans le plan de réparation.
• Exigences d’achat : marques ou état du produit préférés, quantités requises, pays ou région de destination et délai de livraison souhaité. Toute exigence particulière concernant les conditions commerciales, les étiquettes d’emballage ou les documents d’expédition doit également être indiquée au stade du devis.

Si le moteur a déjà été démonté, joignez des photographies de la plaque d’identification du moteur, les références existantes, les résultats de mesure et la liste de pièces établie par le technicien.

Ces informations donnent au fournisseur une base bien plus solide pour préparer un devis précis qu’une simple demande telle que "I need a C15 overhaul kit."

Vous préparez une révision de moteur Caterpillar ? Envoyez-nous le modèle moteur, le numéro de série, le périmètre de réparation, les dimensions de réparation confirmées ou résultats d’usinage, la liste de pièces existante et la destination de livraison. Nous pouvons vous aider à comparer le contenu du kit à vos besoins et à préparer un devis.

Inspectez chaque composant par rapport à la liste des pièces

Avant l’installation, vérifiez les pièces livrées par rapport à la nomenclature convenue pendant le processus de devis. Il ne suffit pas de confirmer qu’une boîte portant la mention "Overhaul Kit" est arrivée.

Portez une attention particulière aux points suivants :

• Vérifiez la référence du kit et les informations moteur. Comparez les étiquettes d’emballage et les références de chaque composant à la BOM plutôt que de vous fier uniquement au nom du kit imprimé sur le carton extérieur.
• Comptez les pistons, chemises de cylindre et coussinets.
• Vérifiez que les composants ayant des dimensions de réparation spécifiées, tels que les coussinets, correspondent aux dimensions indiquées dans le bon de commande.
• Confirmez que tous les joints, éléments d’étanchéité et composants d’installation nécessaires sont présents.
• Vérifiez que toutes les culasses, tous les injecteurs ou toutes les pompes inclus dans le devis convenu ont bien été fournis.
• Vérifiez les marques et l’état du produit, et inspectez les pièces pour détecter tout dommage lié au transport ou toute corrosion.

Si certains composants sont manquants ou ne respectent pas les spécifications convenues, contactez le fournisseur avant l’installation. Conservez l’emballage, les étiquettes, les documents d’achat et les photographies prises lors de la livraison comme références.

Conclusion

Choisir le bon Caterpillar Engine Overhaul Kit ne consiste pas à sélectionner le package dont le nom semble le plus complet. Il s’agit de faire correspondre le périmètre de réparation, la configuration moteur et le contenu réel du kit. Demandez au technicien de réparation de déterminer les besoins de la révision, puis comparez ces besoins avec la nomenclature du kit. Cette méthode transforme la sélection du kit d’une décision basée sur des appellations commerciales en un processus d’achat fondé sur les travaux de réparation réellement nécessaires.

Questions fréquemment posées (FAQ)

1. Les Overhaul Kits et Rebuild Kits sont-ils la même chose ?

Les termes "Overhaul Kit" et "Rebuild Kit" sont souvent utilisés de manière interchangeable, mais leur signification exacte peut varier selon les fournisseurs et les gammes de produits. Comparez toujours le périmètre de réparation prévu et la nomenclature détaillée plutôt que de vous fier au nom du kit.

2. Les Engine Overhaul Kits comprennent-ils les culasses, injecteurs de carburant et turbocompresseurs ?

Pas nécessairement. Certains kits complets peuvent inclure certains composants majeurs, mais il ne faut jamais supposer qu’ils font partie d’un kit de base. Demandez la nomenclature du fournisseur, comparez-la au plan de réparation et indiquez séparément comme besoins d’achat les composants majeurs qui ne sont pas inclus.

3. Qu’est-ce qu’un Cylinder Pack ?

Un Cylinder Pack désigne généralement un ensemble de composants associés à un cylindre moteur, comme un piston, des segments de piston, un axe de piston et une chemise de cylindre, fournis ensemble ou sous forme partiellement ou entièrement préassemblée. Les composants exacts et l’état du produit doivent être confirmés dans la documentation du produit concerné.

4. Pourquoi certaines pièces manquent-elles parfois même après la livraison d’un Overhaul Kit ?

Il existe quatre raisons fréquentes : le périmètre de réparation change après le démontage et l’inspection du moteur ; le kit n’inclut pas certains ensembles externes ; les fournisseurs définissent différemment un "complete kit" ; ou les dimensions correctes de certains composants ne peuvent être déterminées qu’après démontage et mesure du moteur.

Pour éviter ces problèmes, obtenez la nomenclature du kit avant de commander. Listez séparément les composants majeurs non couverts par le kit, ainsi que les pièces dépendant des dimensions qui nécessitent une inspection et des mesures avant que leurs spécifications puissent être confirmées.

5. Les Aftermarket Engine Overhaul Kits valent-ils la peine d’être envisagés ?

Les Aftermarket Overhaul Kits peuvent être évalués en fonction des besoins précis de la réparation. Les facteurs importants sont les fabricants des composants majeurs, la base de compatibilité, la liste détaillée des pièces et les conditions de garantie. Le mot "aftermarket" seul ne permet pas de déterminer si un kit convient.

6. Pourquoi les prix des Overhaul Kits varient-ils autant selon les fournisseurs ?

Les différences de prix reflètent souvent des différences de contenu du kit, par exemple si des Cylinder Packs préassemblés, des culasses ou des injecteurs de carburant sont inclus. Les marques et l’état des principaux composants, la couverture de garantie et les conditions de livraison peuvent également influencer le devis. Avant de comparer les prix, assurez-vous que le périmètre de fourniture est cohérent.
